Тестер сетевого Ethernet-кабеля

Многофункциональный сетевой тестер Ethernet-кабелей GVDA, устройство отслеживания телефонных проводов локальной сети, диагностический прибор для отслеживания тональных сигналов, детектор кабеля RJ45, детектор линии, устройство отслеживания проводов. Этот прибор представляет собой портативный тестер кабеля. Расширенные функции применимого кабеля делают его более применимым в более широком диапазоне. Это необходимый инструмент тестирования для инженеров связи, инженеров по кабельным системам, персонала по техническому обслуживанию сетей и т. д.

Особенности продукта

Функция отслеживания проводов/цифровое сканирование кабелей с защитой от помех
Функция отслеживания проводов позволяет быстро найти нужную кабельную пару среди множества пар. Принятие передовой технологии цифрового сканирования кабеля, защита от помех, бесшумность, высокая чувствительность, более сильный и стабильный, чем обычный аналоговый сигнал. Тестер кабеля Ethernet можно использовать во всех типах коммутаторов POE, он поддерживает выдерживаемое напряжение 60 В, что более совместимо. Этот прибор подходит для сетевых кабелей с интерфейсом RJ45, чувствительность приемника регулируется.

Функция проверки схемы проводов
Функция проверки схемы соединений предназначена для обнаружения физического соединения сетевого кабеля, такого как обрыв цепи, короткое замыкание, неправильное соединение и обратное соединение.

Измерение длины/Местоположение места повреждения
Сетевой тестер использует технологию TDR (рефлектометрия во временной области) для измерения длины и точки повреждения сетевого кабеля/телефонного кабеля/коаксиального кабеля BNC без калибровки, быстрый отклик, высокая точность, широкий диапазон, расстояние измерения до 500 м, поддержка единицы длины в футах. /м переключение. Примечание. Необходимо измерять в разомкнутой цепи.

Гуманизированный дизайн
Передатчик тестера Ethernet оснащен полноэкранным цветным экраном с диагональю 2,5 дюйма, на котором четко видно изображение даже в темноте, с мягкой резиновой оберткой снаружи для комфорта и защитой от падения с высоты 2 м. Приемник оснащен фонариком для удобства работы в темноте. Упаковка оснащена тканевым мешочком, который легко хранить и переносить.
Предупреждение о пониженном напряжении аккумулятора
Подсказка о пониженном напряжении передатчика: когда напряжение батареи передатчика ниже рабочего напряжения, на дисплее отобразится символ батареи, пожалуйста, замените батарею вовремя. Индикация напряжения батареи приемника: Когда индикатор на приемнике погаснет или звук поисковой линии станет тихим, своевременно замените батарею.

Подробная информация о продукте
Материал: АБС

Модель: GD603
Рабочая температура: 0~40 градусов, максимальная относительная влажность 80 % (без конденсации).
Температура хранения: -10~50 градусов, максимальная относительная влажность 80 % (без конденсации).
Единица длины: футы/м
Точность длины: ±2%+0,5 м, самое дальнее расстояние измерения длины:<500m
Высота:<2000m
Взрывозащищенный тип: IP40.
Transmitting signal distance: >300m
Регулируемая чувствительность: да
POE: напряжение 60 В
Фонарик: ДА
Точки разрыва сетевого кабеля: ДА
Питание: передатчик 3 батарейки ААА по 1,5 В (не входят в комплект), приемник 3 батарейки ААА по 1,5 В (не входят в комплект)
Размер: передатчик 135*74*31 мм, приемник 198*43*32 мм
Вес передатчика: 167 г
Вес приемника: 110 г

Содержимое упаковки
1 * передатчик
1 * приемник
1*кабель адаптера RJ45
1 * зажимы типа «крокодил»
1 * тканевая сумка
1 * Руководство
1 * коробка

Тестирование сетевого Ethernet-кабеля GVDA GD603r

Отслеживание линии POE в режиме реального времени/длина кабеля/точки останова/функция выравнивания

Функция выравнивания

Передатчик можно напрямую подключить к переключателю для выравнивания.

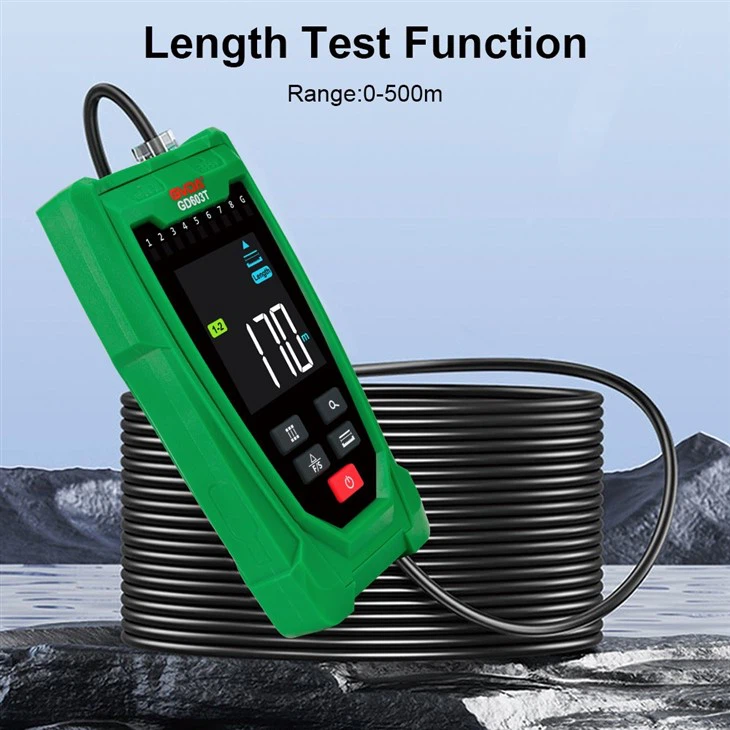

Функция проверки длины

Поиск позиции точек останова

Во избежание поражения электрическим током или травм,
следуйте этим рекомендациям:
1. Не ищите напрямую кабели, подключенные к сильному электричеству (например, линии электропередачи в вашем доме); в противном случае возможны травмы и повреждение оборудования.
2. Обратите внимание на молниезащиту при использовании прибора во время грозы, чтобы избежать травм персонала и оборудования.
ущерб, причиненный молнией, наведенной на линию.
3. Если индикаторы сканирования и последовательности линейного искателя мигают одновременно, напряжение батареи низкое. Замените аккумулятор.
4. Если вы не используете этот продукт в течение длительного времени, извлеките батарею, чтобы избежать утечки воды из батареи и коррозии держателя батареи, что приводит к плохому контакту.
5. Не открывайте корпус по своему желанию, в случае неисправности обратитесь за профессиональным обслуживанием.
