О применении инфракрасных термометров и тепловизионных камер
Инфракрасные термометры и тепловизионные камеры В зависимости от различных функций обнаружения существует два типа инфракрасных радиометров: инфракрасные термометры и инфракрасные тепловизионные камеры.

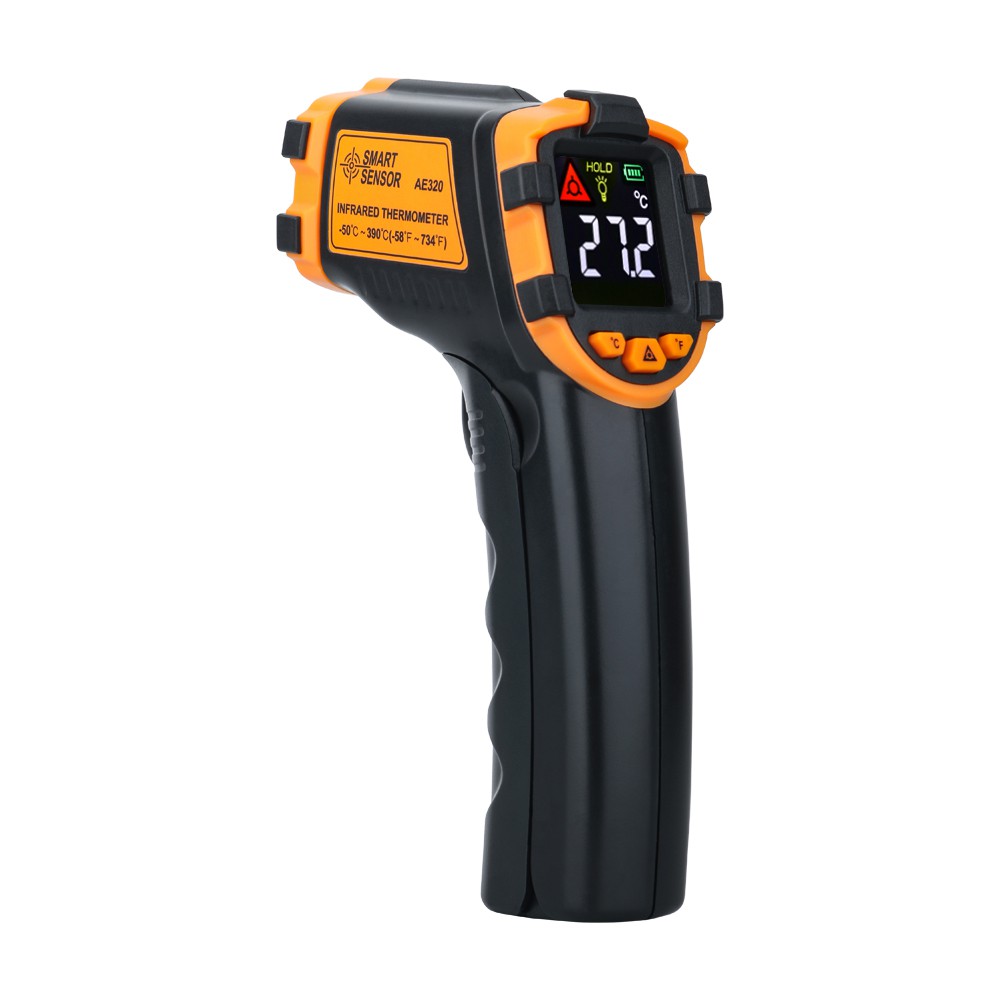

1. Инфракрасный термометр-пистолет.
Термометр-пистолет еще называют точечным термометром. Это новый тип термометра, быстро развивающийся в последние годы и используемый для измерения температуры неподвижных точек объектов. Его преимущества заключаются в небольшом размере, легком весе, высокой чувствительности, быстром отклике и простоте управления. Он очень подходит для определения температуры полевого оборудования. Инфракрасное излучение проходит через пропускающую или отражающую оптическую систему и преобразуется модулятором в переменное излучение. После прохождения через инфракрасный детектор он обрабатывается электронным усилителем для улучшения соотношения сигнал/шум, и, наконец, температура измеряемого объекта выдается индикатором. Зонд датчика влажности, Электрическая нагревательная трубка из нержавеющей стали, Датчик PT100, Нагреватель из литого алюминия, Нагревательное кольцо Электромагнитный клапан для жидкости
2. Тепловизионная камера.
Это устройство измерения температуры, которое использует характеристики теплового излучения объекта для выражения плоского и пространственного распределения температуры измеряемого объекта на изображении. Он основан на инфракрасном детекторе и использует метод оптического сканирования для последовательного сканирования всего предметного пространства. После преобразования на дисплее получается видимое изображение, которое может показать форму объекта и распределение температурного поля. Его очень эффективно использовать для анализа состояния работающего оборудования и выяснения его неисправностей. Однако в настоящее время он дорог и его популярность ограничена.
Инфракрасное излучение проходит через сканирующую линзу, изготовленную из инфракрасных оптических материалов, фокусируется, а затем проходит через призму вертикального сканирования и призму горизонтального сканирования. После непрерывного сканирования мгновенно сканируется весь объект. Инфракрасный луч, выходящий из горизонтальной призмы, проходит через набор релейных оптических систем, включая дополнительные апертуры и фильтры, и, наконец, фокусируется на инфракрасном детекторе. Блок детектора выдает выходной электрический сигнал, пропорциональный излучению цели. Этот сигнал усиливается для создания видеосигнала, который через соединительный кабель передается на дисплей с теневой трубкой, отображающий черно-белое или цветное изображение с регулируемой яркостью или количественное тепловое изображение. картина.
