Анализ принципа действия токоизмерительных клещей для измерения тока
Трансформатор тока, токоизмерительный ключ и выпрямляющая магнитоэлектрическая система с измерителем силы реакции составляют основные узлы токоизмерительных клещей.
Работа токоизмерительных клещей аналогична работе трансформатора. Первичная катушка повышающего трансформатора представляет собой провод, проходящий через железный сердечник зажимного типа; она аналогична первичной обмотке 1-виткового трансформатора. Вторичный контур состоит из вторичной катушки и амперметра для измерения. Переменное магнитное поле создается при протекании переменного тока по проводу, в результате чего во вторичной цепи возникает индуцированный ток. Обратное отношение витков первичной и вторичной катушек эквивалентно отношению величины тока к первичному току. Для измерения значительных токов используют токоизмерительные клещи. Если измеренный ток недостаточен, первичный провод можно пропустить через токоизмерительные клещи, чтобы добавить витков, а также разделить ток на количество витков.
Первичная обмотка проходного трансформатора тока клещевого амперметра представляет собой измеряемый провод, проходящий через центр трансформатора, а вторичная обмотка намотана на железном сердечнике и соединена с амперметром переменного тока клещевого амперметра. Гаечный ключ используется для открывания и закрывания подвижной части сердечника проходного трансформатора так, чтобы его можно было зажать в измеряемом проводе. Ручка по сути является переключателем выбора диапазона.

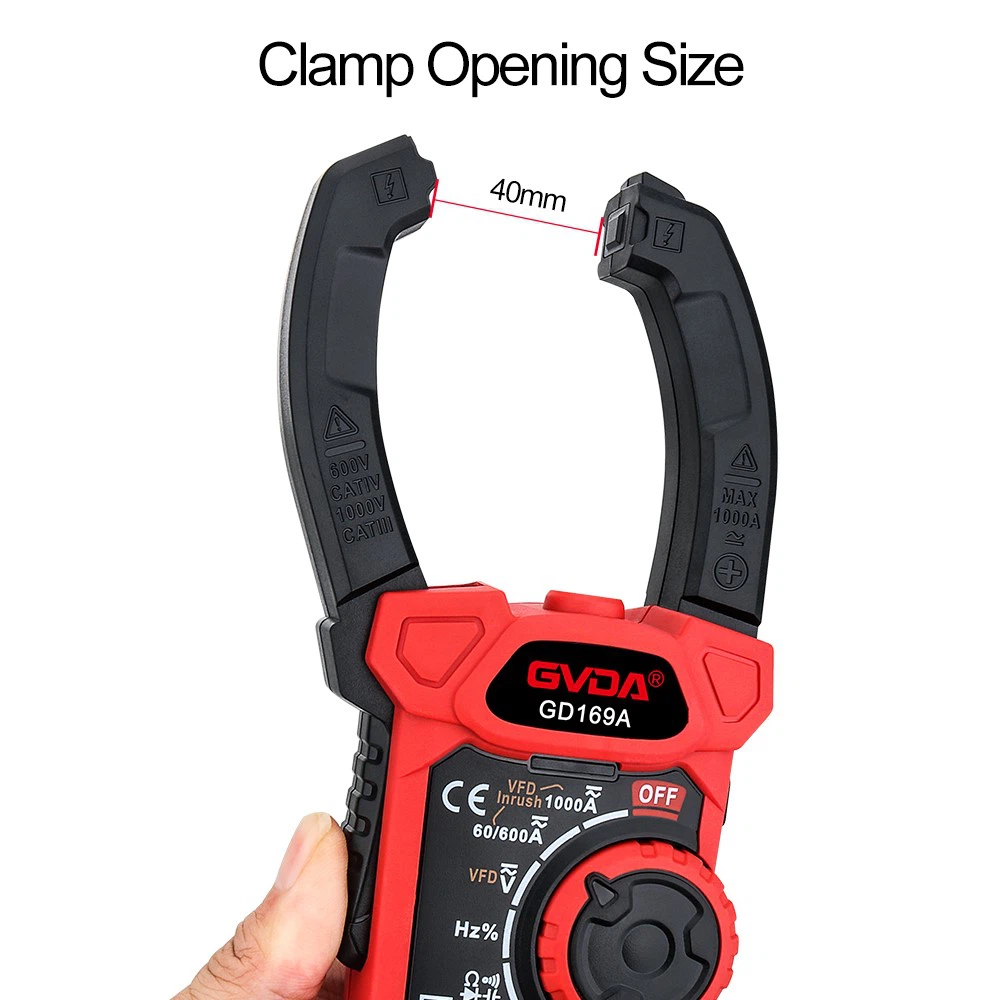

При измерении тока затяните ключ, раздвиньте губки и вставьте проверяемый провод в центр проходного трансформатора тока. Боковая обмотка электромагнитного амперметра индуцирует ток, который течет по катушке, отклоняя стрелку и отображая измеренное значение тока на циферблатной шкале.
Минимальный диапазон токоизмерительных клещей составляет 5А, и при измерении небольшого тока будет отображаться ошибка, которая будет больше. Вставив испытуемый провод в окно через кнопку с железным сердечником, обратите внимание на хорошее прилегание двух сторон губок. Этот результат можно рассчитать, намотав провод под напряжением на токоизмерительные клещи на несколько недель, разделив полученное значение показания на количество витков и сложив результаты вместе.
