Проанализируйте функцию и принцип мультиметра
Мультиметры, также известные как мультиметры, мультиметры, трехметры, мультиметры и т. д., являются незаменимыми измерительными приборами в силовой электронике и других отделах. Как правило, основной целью является измерение напряжения, тока и сопротивления. Мультиметры делятся на стрелочные мультиметры и цифровые мультиметры по способу отображения. Это многофункциональный и многодиапазонный измерительный прибор. Как правило, мультиметр может измерять постоянный ток, постоянное напряжение, переменный ток, переменное напряжение, сопротивление, уровень звука и т. д., а некоторые также могут измерять переменный ток, емкость, индуктивность и полупроводниковые приборы. Некоторые параметры (такие как ) и так далее.
Мультиметр — это магнитоэлектрический прибор с выпрямителем, который может измерять различные электрические параметры, такие как переменный и постоянный ток, напряжение и сопротивление. Для каждой электрической величины обычно существует несколько диапазонов. Также известен как мультиметр или мультиметр для краткости. Мультиметр состоит из магнитоэлектрического амперметра (измерительной головки), измерительной цепи и переключателя выбора. Различные электрические параметры можно удобно измерить, изменив переключатель выбора. Основной основой расчета его схемы является закон Ома для замкнутой цепи. Существует много типов мультиметров, и их следует выбирать в соответствии с различными требованиями при их использовании.
Основные функции
Мультиметр можно использовать не только для измерения сопротивления измеряемого объекта, но и для измерения постоянного напряжения. Некоторые мультиметры могут измерять даже основные параметры транзисторов и емкость конденсаторов. Полное владение мультиметрами является одним из основных навыков электронной техники. Обычные мультиметры включают стрелочные мультиметры и цифровые мультиметры. Стрелочный мультиметр представляет собой многофункциональный измерительный прибор, основным компонентом которого является измерительная головка, а измеренное значение считывается стрелкой измерительной головки. Измеренное значение цифрового мультиметра напрямую отображается в цифровой форме на жидкокристаллическом дисплее, который легко читается, а некоторые также имеют функцию голосовой подсказки. Мультиметр — это измеритель, который сочетает в себе вольтметр, амперметр и омметр в одной головке.
Диапазон постоянного тока мультиметра представляет собой многодиапазонный вольтметр постоянного тока. Диапазон напряжения можно расширить, подключив резистор делителя напряжения замкнутой цепи параллельно измерительной головке. Файл напряжения постоянного тока мультиметра представляет собой многодиапазонный вольтметр постоянного тока. Включение резистора делителя напряжения последовательно с головкой счетчика может расширить его диапазон напряжения. Разные резисторы делителя напряжения имеют разные соответствующие диапазоны измерения. Головка мультиметра представляет собой измерительный механизм магнитоэлектрической системы, который может пропускать только постоянный ток и использовать диоды для преобразования переменного тока в постоянный, тем самым реализуя измерение переменного тока.
Структура и состав
Мультиметр состоит из трех основных частей: измерительной головки, измерительной цепи и переключателя. Мультиметр является основным инструментом в области электронного тестирования, а также широко используемым инструментом тестирования. Мультиметры также называют мультиметрами, трехцелевыми измерителями (A, V, Ω - ток, напряжение и сопротивление), мультиплексорами и измерителями. Мультиметры делятся на стрелочные мультиметры и цифровые мультиметры. Также имеется дисплей с функцией осциллографа. Волновой мультиметр — это многофункциональный многодиапазонный измерительный прибор. Обычные мультиметры могут измерять постоянный ток, постоянное напряжение, переменное напряжение, сопротивление и уровень звука и т. д., а некоторые также могут измерять переменный ток, емкость, индуктивность, температуру и некоторые параметры полупроводников (диодов, транзисторов). Цифровые мультиметры стали мейнстримом и заменили аналоговые измерители. По сравнению с аналоговыми приборами цифровые приборы обладают высокой чувствительностью, высокой точностью, четким дисплеем, высокой перегрузочной способностью, их легко носить с собой, они более удобны и просты в использовании.
заголовок
Головка мультиметра представляет собой чувствительный гальванометр. Циферблат на головке напечатан с различными символами, отметками шкалы и значениями. Символ AV-Ω указывает на то, что амперметр представляет собой мультиметр, который может измерять ток, напряжение и сопротивление. На циферблате напечатано несколько линий шкалы, среди которых линия, отмеченная «Ω» справа, является линией шкалы сопротивления, правый конец равен нулю, левый конец - ∞, а распределение значений шкалы неравномерно. Символ «-» или «DC» означает постоянный ток, «~» или «AC» означает переменный ток, а «~» означает линию шкалы, общую для переменного и постоянного тока. Несколько рядов цифр под линией шкалы представляют собой значения шкалы, соответствующие различным положениям селекторного переключателя.
На измерительной головке также имеется механическая ручка регулировки нулевого положения для корректировки нулевого положения указателя на левом конце.
выключатель
Переключатель выбора мультиметра представляет собой многопозиционный поворотный переключатель. Используется для выбора элементов измерения и диапазонов.
Общие элементы измерения мультиметра включают: «мА»; Постоянный ток, «В(-)»: постоянное напряжение, «В(~)»: переменное напряжение, «Ом»: сопротивление. Каждый элемент измерения разделен на несколько разных диапазонов для выбора.
Тестовый провод и гнездо для тестового провода
Тестовые провода делятся на красные и черные. При использовании вставьте красный щуп в гнездо с пометкой «плюс», а черный щуп в гнездо с пометкой «-».
Метр (тип указателя)
Это высокочувствительный магнитоэлектрический амперметр постоянного тока. Основные показатели работы мультиметра в основном зависят от работы измерительной головки. Чувствительность измерительной головки относится к значению постоянного тока, протекающего через измерительную головку, когда стрелка измерительной головки отклоняется на полную шкалу. Чем меньше значение, тем выше чувствительность измерительной головки. Чем больше внутреннее сопротивление при измерении напряжения, тем лучше его показатели. На головке измерителя есть четыре линии шкалы, и их функции следующие: полосы (сверху вниз) отмечены буквами R или Ω, указывающими значение сопротивления, и когда переключатель находится в блоке омов, считывайте эту шкалу. линия. Вторая полоса отмечена знаком ∽ и ВА, что указывает на значение переменного, постоянного напряжения и постоянного тока. Когда передаточный переключатель находится в положении передачи переменного тока, напряжения постоянного тока или постоянного тока, а диапазон находится в положении, отличном от 10 В переменного тока, прочтите эту шкалу Wire. Третья строка отмечена 10V, что указывает на значение переменного напряжения 10V. Когда переключатель находится в диапазоне напряжения переменного и постоянного тока, а диапазон составляет 10 В переменного тока, прочтите эту линию шкалы. Четвертая полоса, обозначенная как дБ, указывает уровень звука.

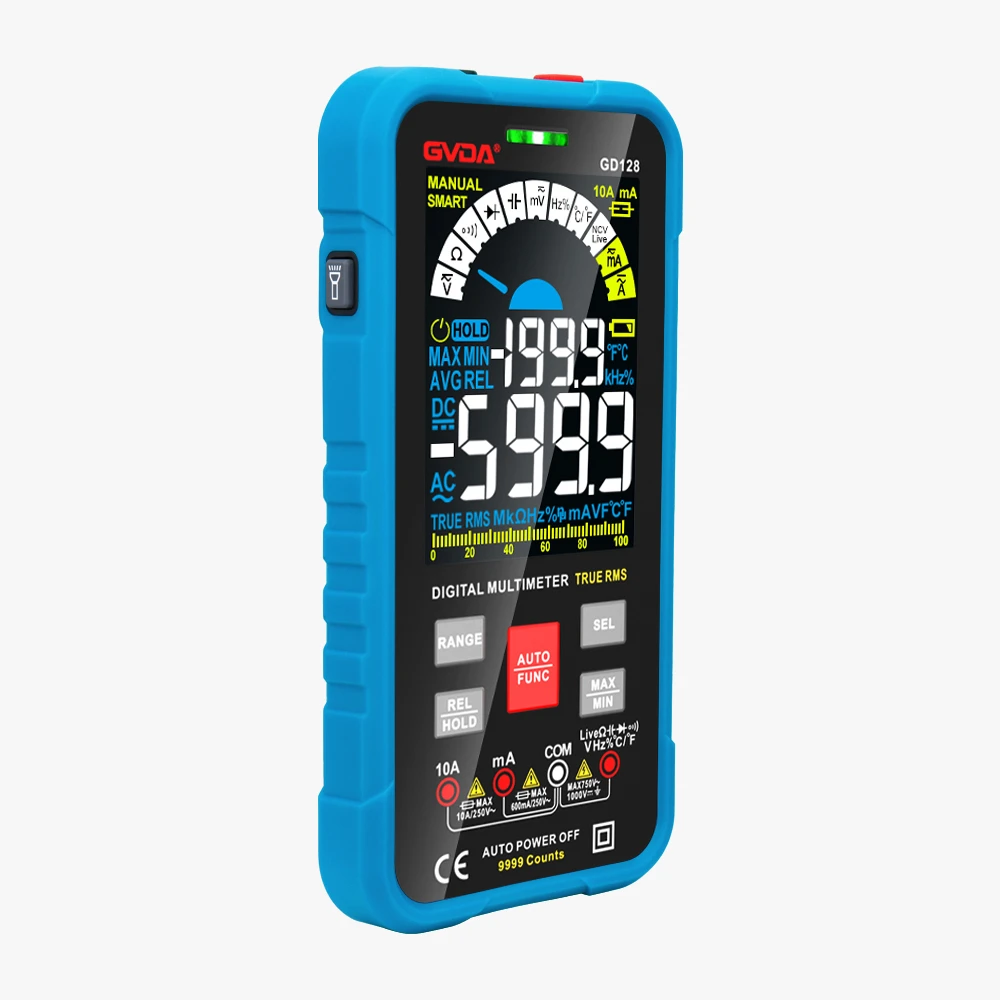

Счетчик (цифровой)
Головка цифрового мультиметра обычно состоит из чипа аналого-цифрового (аналогового/цифрового) преобразования, периферийных компонентов и жидкокристаллического дисплея. На точность мультиметра влияет головка. Число, преобразованное аналого-цифровым чипом, обычно также называется мультиметром 3 1/2 разряда, мультиметром 4 1/2 разряда и так далее. Обычно используемые микросхемы: ICL7106 (классическая микросхема с ручным диапазоном для 3,5-цифрового ЖК-дисплея, последующие версии: 7106A, 7106B, 7206, 7240 и т. д.), ICL7129 (классическая микросхема для 4,5-значного ЖК-дисплея с ручным управлением), ICL7107 ( 3.5-цифровой светодиодный чип с ручным управлением (классический чип).
Линия измерения
Цепь измерения — это схема, используемая для преобразования различных измеряемых объектов в крошечные постоянные токи, подходящие для измерительных измерений. Он состоит из резисторов, полупроводниковых компонентов и батарей.
Он может преобразовывать различные измеряемые объекты (такие как ток, напряжение, сопротивление и т. д.) и различные диапазоны в определенное количество крошечного постоянного тока посредством ряда обрабатывающих датчиков (таких как выпрямление, шунтирование, деление напряжения и т. д.) для измерения .
переключатель передачи
Его функция заключается в выборе различных измерительных линий для удовлетворения требований к измерениям различных типов и диапазонов. Переключатель передачи обычно представляет собой круглую шкалу с функцией и диапазоном, отмеченным вокруг него.
Принцип работы
Основной принцип работы мультиметра заключается в использовании чувствительного магнитоэлектрического амперметра постоянного тока (микроамперметра) в качестве измерительной головки.
принцип конструкции
Процесс измерения цифрового мультиметра преобразует измеренное значение в сигнал напряжения постоянного тока с помощью схемы преобразования, а затем преобразует аналоговую величину напряжения в цифровую величину с помощью аналого-цифрового (A/D) преобразователя, а затем подсчитывает через электронный счетчик, и, наконец, использует цифровое значение результата измерения, отображаемое непосредственно на дисплее.
Функция мультиметра для измерения напряжения, тока и сопротивления реализована через часть схемы преобразования, в то время как измерение тока и сопротивления основано на измерении напряжения, то есть цифровой мультиметр расширен на основе цифровой вольтметр постоянного тока.
Аналого-цифровой преобразователь цифрового вольтметра постоянного тока преобразует аналоговую величину напряжения, которая непрерывно изменяется во времени, в цифровую величину, а затем цифровая величина подсчитывается электронным счетчиком для получения результата измерения, а затем результат измерения отображается с помощью схема отображения декодирования. Логическая схема управления контролирует слаженную работу схемы, и последовательно завершает весь процесс измерения под действием часов
Когда небольшой ток проходит через головку счетчика, появляется индикация тока. Однако измерительная головка не может пропускать большой ток, поэтому некоторые резисторы должны быть соединены параллельно или последовательно на измерительной головке, чтобы шунтировать или понизить напряжение, чтобы измерить ток, напряжение и сопротивление в цепи.
