Выбор и выбор зонда анемометра
Выбор датчика для анемометров
Диапазон измерения скорости потока от {{0}} до 100 м/с можно разделить на три участка: низкая скорость: от 0 до 5 м/с; средняя скорость: от 5 до 40 м/с; высокая скорость: от 40 до 100 м/с. Термодатчик анемометра используется для измерения скорости от 0 до 5 м/с; вращающийся зонд анемометра идеально подходит для измерения скорости потока от 5 до 40 м/с; и трубка Пито может получить наилучшие результаты в диапазоне высоких скоростей. Дополнительным критерием правильного выбора расходомера анемометра является температура. Обычно температура термодатчика анемометра составляет около плюс -70С. Датчик ротора специального анемометра может достигать 350C. Трубки Пито используются выше плюс 350С.
Термозонды для анемометров
Принцип работы термощупа анемометра основан на ударном холодном воздушном потоке, отводящем тепло от нагревательного элемента. С помощью регулировочного переключателя для поддержания постоянной температуры ток регулировки пропорционален расходу. При использовании термозондов в турбулентном потоке потоки воздуха со всех направлений одновременно воздействуют на термоэлемент, что может повлиять на точность результатов измерения. При измерении в турбулентном потоке значение показания датчика расхода термоанемометра часто выше, чем у вращающегося датчика. Вышеупомянутое явление можно наблюдать в процессе измерения трубопровода. В зависимости от конструкции управляемой трубы завихрение может возникать даже при малых скоростях. Поэтому процесс измерения анемометром следует проводить на прямом участке трубопровода. Начальная точка прямой линии должна находиться не менее чем на 10×D (D=диаметр трубы в см) перед точкой измерения; конечная точка должна быть не менее 4×D после точки измерения. Проточная часть никоим образом не должна быть перекрыта. (углы, повторная подвеска, объекты и т. д.)
Вращающийся зонд для анемометра

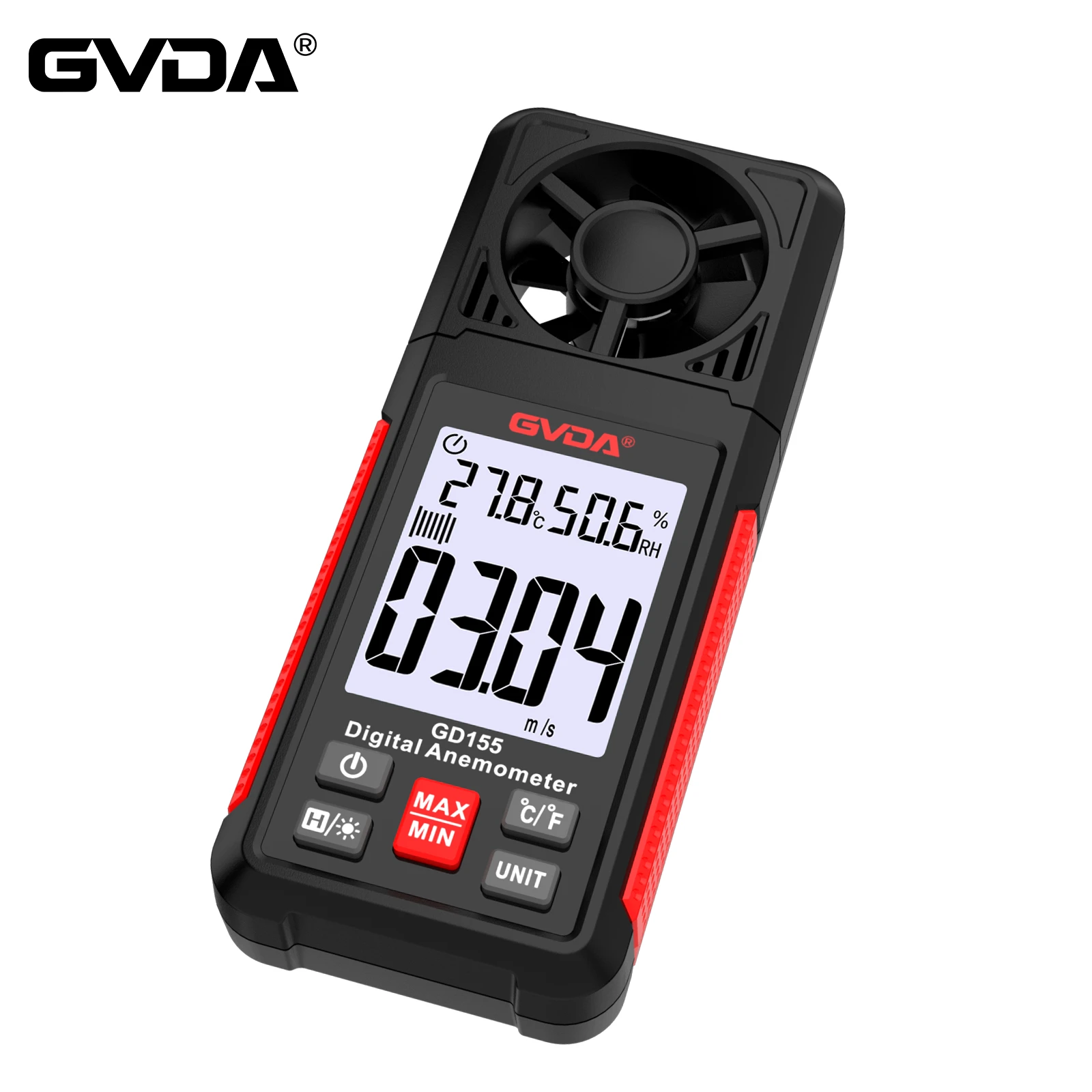

Принцип работы вращающегося колеса анемометра основан на преобразовании вращения в электрический сигнал. Сначала он проходит через датчик приближения, чтобы «подсчитать» вращение вращающегося колеса и сгенерировать серию импульсов, которые затем преобразуются детектором. Получите значение скорости. Зонд большого диаметра (60 мм, 100 мм) анемометра подходит для измерения турбулентного потока со средним и малым расходом (например, на выходе из трубопровода). Малокалиберный щуп анемометра больше подходит для измерения расхода воздуха там, где сечение трубы более чем в 100 раз превышает сечение щупа.
