Общее измерение устройства мультиметра

Jun 23, 2023

Общее измерение устройства мультиметра



Измерение сопротивления


При использовании мультиметра для измерения сопротивления сначала следует закоротить измерительные провода, а потенциометр регулировки нуля следует повернуть на ноль, чтобы стрелка находилась в нулевой позиции сопротивления. Более того, после каждого переключения потенциометр регулировки нуля необходимо перенастраивать для регулировки нуля. При выборе омической шестерни постарайтесь выбрать положение, в котором измеренное значение сопротивления близко к показанию сопротивления в центре циферблата, чтобы повысить точность результатов теста; если сопротивление находится на печатной плате, перед проверкой необходимо припаять одну из ножек, иначе резистор имеет другие шунтирующие устройства, и показания будут неточными! При измерении значения сопротивления не прикасайтесь пальцами к измерительному проводу и штырьку резистора, чтобы предотвратить шунтирование сопротивления человеческого тела и увеличить погрешность~


(2) Измерьте значение сопротивления на землю


Так называемое измерение сопротивления на землю заключается в использовании красного щупа мультиметра для заземления, а черного щупа для подключения одной из точек измеряемого компонента, измерения значения сопротивления точки в цепи. к земле и сравните его с нормальным значением сопротивления, чтобы определить масштаб неисправности. При измерении резистивная шестерня устанавливается на R*1k. Когда значение сопротивления в измеренной точке сильно отличается от нормального, это указывает на неисправность в этой части цепи, такую ​​как утечка электрического воздуха в фильтре, обрыв цепи сопротивления или повреждение интегральной микросхемы и т. д.~


(3) Измерение транзисторов
Переключите диапазон мультиметра на файл омов R*100 или файл R*1K для измерения диода. Файлы R*10 и R*10K использовать нельзя. Первый заключается в том, что одно сопротивление слишком мало, другое сопротивление слишком велико, ток, проходящий через диод, слишком велик, и диод легко повредить, а второй - легко вывести из строя диод с низким выдерживаемым напряжением. из-за высокого внутреннего напряжения. Если измеренное сопротивление составляет всего от нескольких сотен Ом до нескольких тысяч Ом (прямое сопротивление), следует поменять местами красный и черный измерительные провода и провести повторные измерения. Если значение сопротивления, не измеренное в это время, должно составлять несколько сотен тысяч Ом (обратное сопротивление), это означает, что этот диод можно использовать. При измерении значения прямого сопротивления конец, измеренный красной тестовой ручкой, является отрицательным полюсом диода, а конец, измеренный черной тестовой ручкой, является положительным полюсом диода ~ (односторонняя характеристика проводимости диода). )~


Измерив значения прямого и обратного сопротивления, вы можете проверить, исправен ли диод. Как правило, обратное сопротивление должно быть в сотни раз выше, чем прямое сопротивление. Другими словами, чем меньше прямое сопротивление, тем лучше, и чем больше обратное сопротивление, тем лучше~


(4) Измерение напряжения переменного тока


Мы можем использовать универсальный файл напряжения постоянного тока и файл напряжения переменного тока для измерения значения напряжения тока и напряжения переменного тока соответственно, и пришло время подключить мультиметр и тестируемую цепь параллельно. Выбрать стрелку манометра близко к полному отклонению шкалы в 2/3 диапазона. Если напряжение в цепи невозможно оценить, необходимо сначала использовать большой диапазон, а затем использовать подходящий диапазон после точного измерения, что может предотвратить повреждение мультиметра из-за чрезмерного напряжения. Если напряжение постоянного тока не измеряется, прикоснитесь красной ручкой мультиметра к положительному полюсу тестируемой цепи, а черной ручкой — к отрицательному полюсу цепи. Держите край красного и черного тестовых проводов для измерения или сначала закрепите тестовый провод на одном конце, а затем коснитесь точки, которую нужно проверить~


(5) Измерение зарядного трансформатора
По ом-файлу мультиметра можно предварительно оценить, хороший трансформатор или плохой. Сначала выберите мультиметр в положении R*10 и измерьте значение сопротивления постоянному току первичной обмотки трансформатора, которое обычно составляет от нескольких сотен до нескольких тысяч Ом. Если измеренное значение бесконечно, это означает, что катушка сломана и не может быть использована!

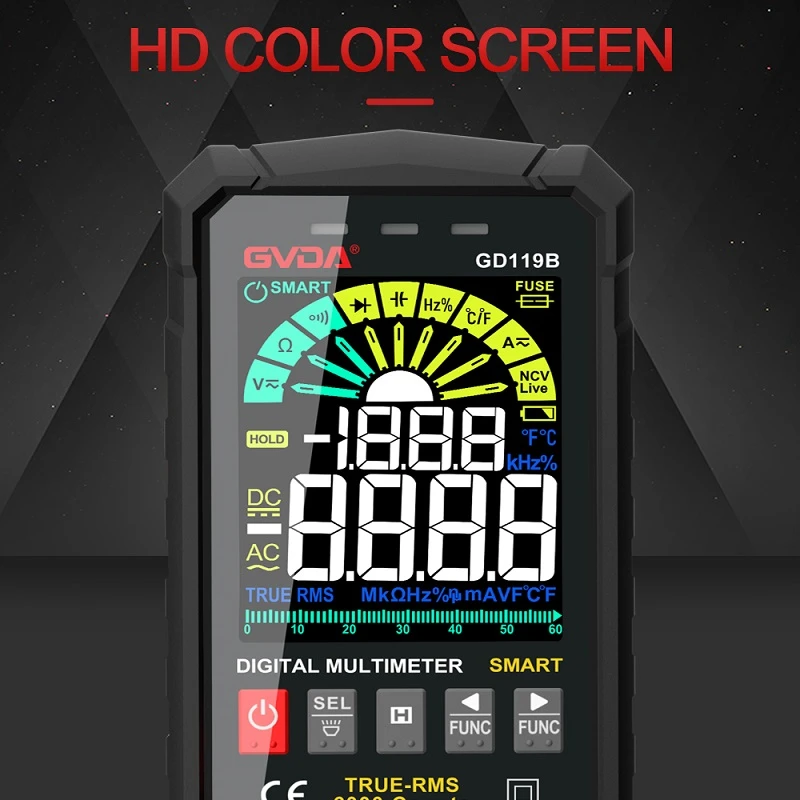

2 Digital multimeter color lcd -
