Ошибка измерения напряжения мультиметром

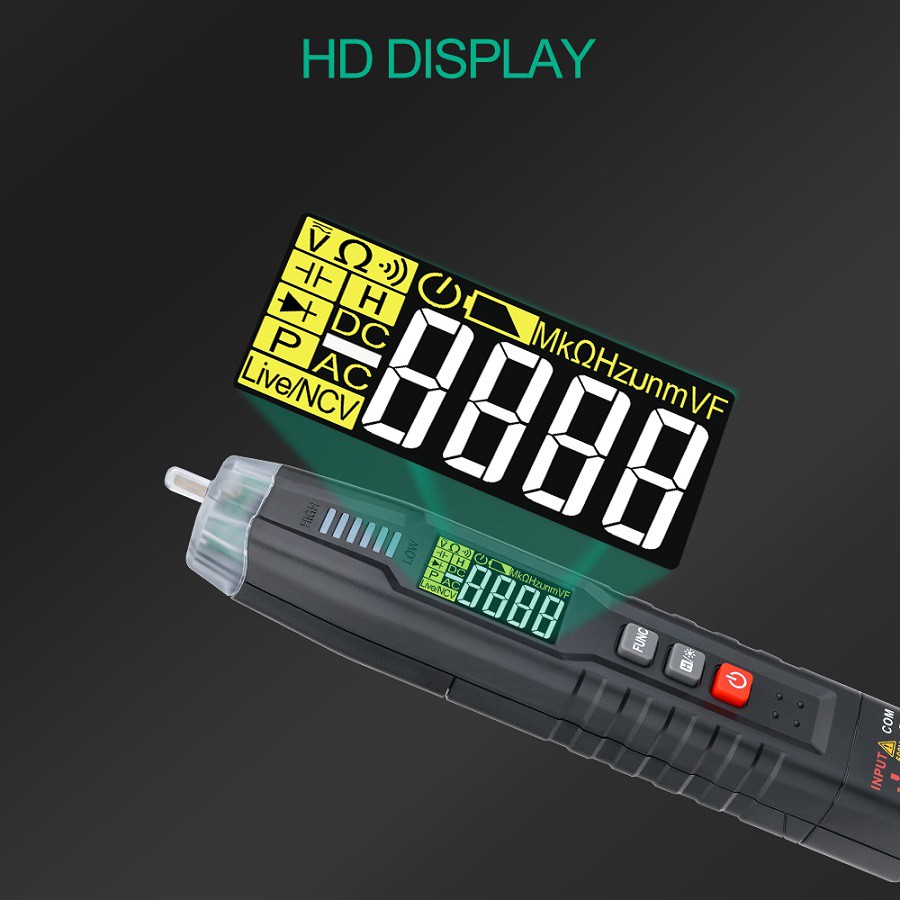

Процесс измерения цифрового мультиметра преобразуется в сигнал напряжения постоянного тока с помощью схемы преобразования, а затем аналоговый сигнал напряжения преобразуется в цифровой сигнал с помощью аналого-цифрового (АЦП) преобразователя. Затем он подсчитывается электронным счетчиком и, наконец, результат измерения отображается прямо на экране дисплея в цифровом виде.
Функция измерения напряжения, тока и сопротивления с помощью мультиметра достигается за счет схемы преобразования, тогда как измерение тока и сопротивления основано на измерении напряжения. Другими словами, цифровой мультиметр — это расширение цифрового вольтметра постоянного тока.
Например, если имеется стандартное напряжение 10В и для измерения используются два мультиметра с шестерней на 100 В, уровнем 0,5 и шестерней 15 В, а также уровнем 2,5, какой из них имеет наименьшую погрешность измерения?
Первое измерение: максимально допустимая абсолютная погрешность △ X{{0}}± 0,5% × 100В=± 0,50В.
Второе измерение: Максимально допустимая абсолютная погрешность △ X{{0}}± 2,5% × l5В=± 0,375 В.
Сравнивая △ X1 и △ X2, можно увидеть, что, хотя точность первого счетчика выше, чем точность второго счетчика, ошибка, возникающая при измерении первым счетчиком, больше, чем ошибка, возникающая при измерении вторым счетчиком. Таким образом, видно, что при выборе мультиметра более высокая точность не обязательно означает лучшее. Имея высокоточный мультиметр, необходимо также подобрать подходящий диапазон. Только выбрав правильный диапазон, можно полностью использовать потенциальную точность мультиметра.
Аналого-цифровой преобразователь цифрового вольтметра постоянного тока преобразует постоянно меняющееся аналоговое напряжение в цифровое значение, которое затем подсчитывается электронным счетчиком для получения результата измерения. Схема дисплея декодирования затем отображает результат измерения. Схема логического управления координирует работу схемы управления и последовательно завершает весь процесс измерения под действием часов.
