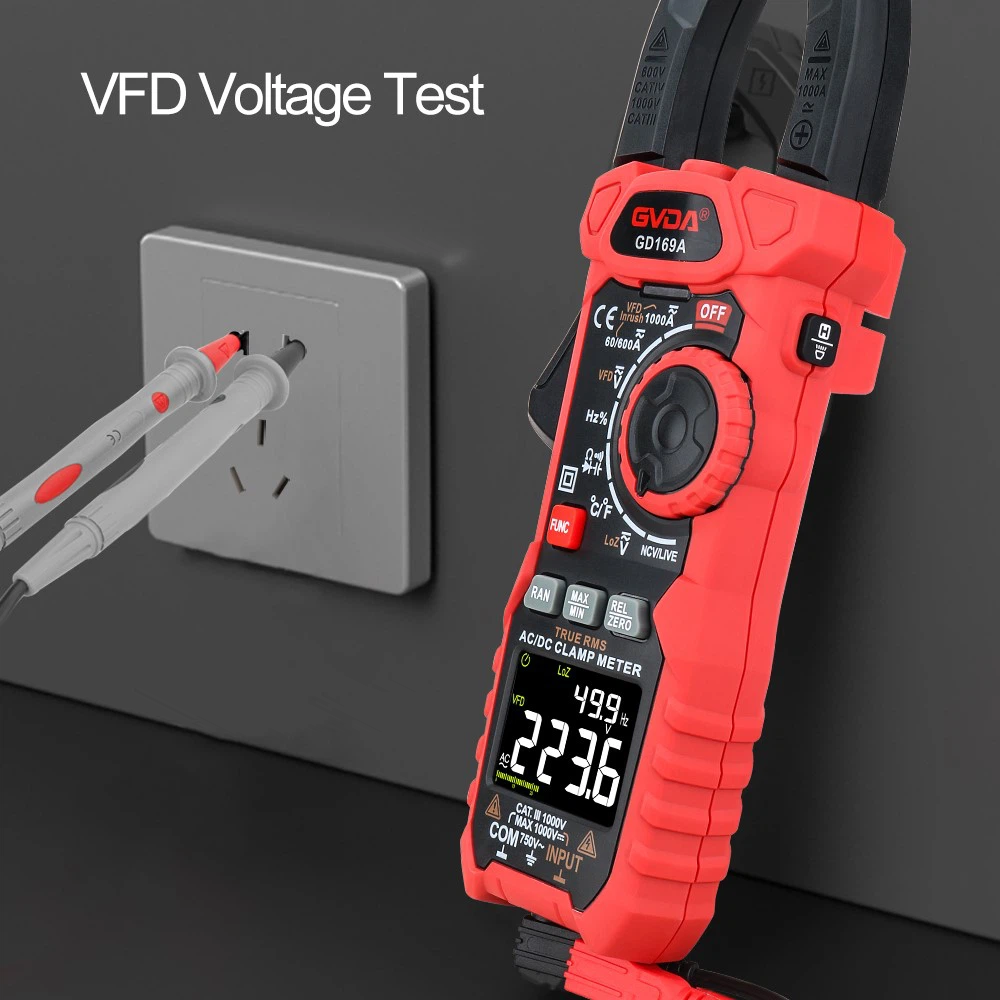

Изучение внутренней структуры для определения принципа работы токоизмерительных клещей
Токоизмерительные клещи в основном состоят из электромагнитного амперметра и проходного трансформатора тока. Вторичная обмотка стержнепроходного трансформатора тока намотана на железный сердечник и подключена к амперметру переменного тока, а его первичная обмотка представляет собой измеряемый провод, проходящий через центр трансформатора. При измерении тока нажмите на гаечный ключ, разомкните губки и поместите измеряемый токопроводящий провод в середину проходного трансформатора тока. В боковой обмотке индуцируется ток, и ток проходит через катушку электромагнитного амперметра, вызывая отклонение стрелки, а измеренное значение тока отображается на циферблатной шкале. Токоизмерительные клещи должны быть включены последовательно с проверяемой цепью.
В реальной эксплуатации линию приходится отключать, что, очевидно, очень неудобно. Амперметр с токоизмерительными клещами представляет собой портативный прибор, который может напрямую измерять переменный ток в цепи, не отключая цепь. Его очень удобно использовать при обслуживании электрооборудования, и он широко используется.
Ручка токоизмерительных клещей на самом деле является переключателем выбора диапазона, а функция гаечного ключа заключается в размыкании и замыкании подвижной части сердечника проходного трансформатора, чтобы он мог зажимать испытуемый провод.
Распространенные неисправности токоизмерительных клещей
(1) При измерении тока или напряжения нет индикации одной или нескольких передач, а остальные передачи в норме. Причина в том, что винт крепления переключателя токоизмерительных клещей ослаблен или перекручен соединительный провод на ответвительном переключателе. Этот вид неисправности является наиболее распространенным, просто подключите оборванный провод после открытия крышки.
(2) Показания текущей передачи слишком малы, а показания передачи напряжения в норме. Большинство причин вызвано плохим контактом губок и слишком большой утечкой магнитного потока. Челюсти должны быть скорректированы, чтобы они находились в хорошем контакте. Эта неисправность иногда вызвана коротким замыканием между обмотками. В это время хлопот больше. Вообще говоря, его необходимо перемотать в соответствии с исходными данными, а также требуется обработка старением.
(3) Низкие показания файлов тока и напряжения. Это явление часто происходит с внутренними магнитными клещами. Причина в том, что магнит размагничен. Как правило, его нужно намагнитить, чтобы решить эту проблему. Ее также можно решить, уменьшив сопротивление, включенное последовательно с ответвленной цепью головки счетчика. значение корректируется.
(4) Одно из показаний является неточным, и необходимо отрегулировать соответствующее сопротивление.
(5) Индикация уровня напряжения в норме, но нет индикации всех уровней тока. Используйте мультиметр, чтобы проверить первичный проводной переключатель и вторичную обмотку, чтобы увидеть, нет ли каких-либо отклонений от нормы.
(6) Признаков нет вообще. Проверьте выпрямительный диод, измерительную головку, переключатель и соединение с токоизмерительными клещами или соответствующую проводку на наличие разрывов.
