Узнайте, как выбрать зонд-анемометр
1. Термозонд анемометра.
Принцип работы термозонда анемометра основан на воздействии холодного воздушного потока, отводящего тепло от нагревательного элемента. С помощью регулировочного переключателя, поддерживающего постоянную температуру, ток регулировки пропорционален расходу. При использовании термозондов в турбулентном потоке на термоэлемент одновременно воздействует поток воздуха со всех сторон, что может повлиять на точность результатов измерений. При измерении в турбулентном потоке показания датчика расхода термоанемометра часто выше, чем показания вращающегося зонда. Вышеупомянутое явление можно наблюдать в процессе измерения трубопровода. В зависимости от конструкции управляемой трубы завихрение может возникать даже на малых скоростях. Поэтому процесс измерения анемометром следует проводить на прямом участке трубопровода. Начальная точка прямой должна находиться на расстоянии не менее 10×D (диаметр трубы D=, в см) до точки измерения; конечная точка должна находиться как минимум на 4×D позади точки измерения. Секция потока не должна быть каким-либо образом перекрыта. (угловые, ресуспендированные, объекты и т. д.)

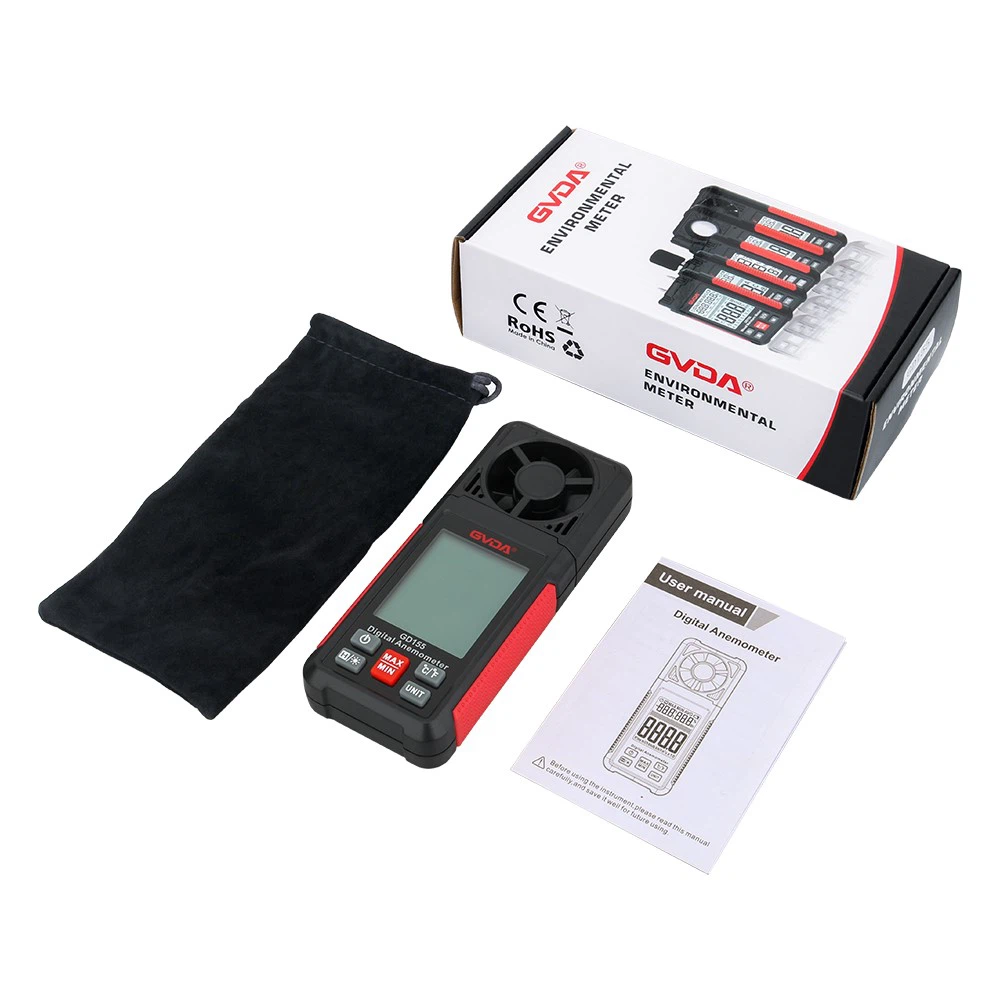

2. Поворотный зонд анемометра.
Принцип работы вращающегося колесного зонда анемометра основан на преобразовании вращения в электрический сигнал. Сначала он проходит через датчик приближения, «считает» вращение вращающегося колеса и генерирует серию импульсов, а затем преобразует ее через детектор для получения значения скорости вращения. Зонд анемометра большого диаметра (60 мм, 100 мм) подходит для измерения турбулентного потока со средними и малыми скоростями потока (например, на выходе из трубы). Малокалиберный зонд анемометра больше подходит для измерения расхода воздуха там, где сечение трубы более чем в 100 раз больше сечения зонда.
