Как проверить качество транзистора мультиметром
Во-первых, используйте шестерню цифрового мультиметра «включение-выключение диода и зуммера», чтобы определить, хороший транзистор или плохой, и является ли транзистор PNP или NPN.

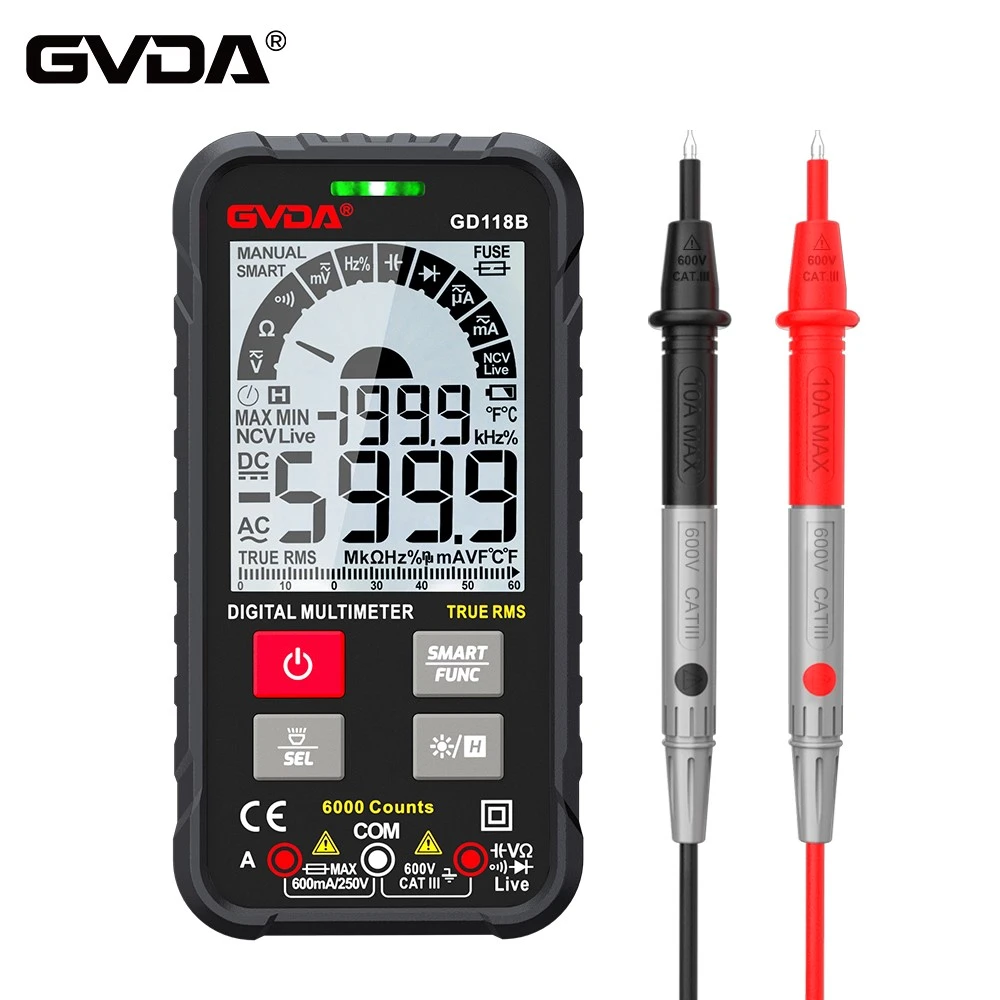

①Поверните цифровой мультиметр в положение «проверка диодов», вставьте красный щуп в гнездо (ⅤΩ), а черный щуп в гнездо (COM). Для красного тестового пера, подключенного к одному контакту, значение сопротивления двух других контактов составляет 611 Ом или 614 Ом, что означает, что триод, измеренный в это время, представляет собой трубку типа NPN, а значение сопротивления 611 Ом на несколько Ом меньше, чем коллектор триода, а сопротивление 614 Ом является коллектором триода. набор для запуска. Напротив, черный щуп цифрового мультиметра подключен к одному контакту, а два других контакта имеют сопротивление около 600 Ом. Триод представляет собой триод типа ПНП, причем вывод с малым сопротивлением является коллектором триода, а тот, что с большим сопротивлением, - эмиттером.
Если три контакта измеряются красным и черным щупами, транзистор с сопротивлением 600 Ом измерить невозможно, и он неисправен. Если измеренное значение сопротивления намного меньше 600 Ом или равно нулю, это доказывает, что триод неисправен.
Иногда, несмотря на то, что можно измерить значение сопротивления около 600 Ом триода, в это время необходимо использовать мультиметр для измерения значений прямого и обратного сопротивления между эмиттером и коллектором. Для хорошего триода e→c, c→e Значение сопротивления ∞ бесконечно, иначе это доказывает, что с этим триодом что-то не так.
Примечание; за исключением демпфирующих диодов и демпфирующих резисторов базы и эмиттера.
②Для определенного триода PNP или NPN вы можете в это время подключить цифровой мультиметр к шестерне hFE, которая представляет собой разъем, предназначенный для измерения маломощных триодов. Вставьте три контакта триода с соответствующими метками, и цифровой мультиметр покажет увеличение тестируемого триода.
