Как с помощью мультиметра обнаружить светодиодный светодиод
Светоизлучающий диод (LED) — это светоизлучающее устройство, которое непосредственно подает ток. Это результат испускания фотонов, когда возбужденные электроны внутри полупроводникового кристалла возвращаются с высокого энергетического уровня на низкий энергетический уровень. Это широко известно как спонтанный эмиссионный переход. Когда светодиод Когда PN-переход смещен в прямом направлении, инжектированные неосновные и основные носители (электроны и дырки) рекомбинируют и излучают свет. Стоит отметить, что для большого числа частиц на высоких энергетических уровнях каждая из них спонтанно излучает столбец угловых частот. Это световая волна с ν=Eg/h, но между световыми волнами в каждом столбце нет фиксированного фазового соотношения, они могут иметь разные направления поляризации, и свет, излучаемый каждой частицей, распространяется во всех возможных направлениях. . Этот процесс называется спонтанным излучением. Длина волны его излучения может быть выражена следующей формулой:
λ(мкм)=1,2396/Eg(эВ)
Светоизлучающие диоды (СИД) обычно изготавливаются из таких материалов, как фосфид арсенида галлия и фосфид галлия. Внутри него находится PN-переход, который также имеет однонаправленную проводимость, но светодиод излучает свет при прямом проведении. Яркость света увеличивается по мере увеличения тока проводимости, а цвет света зависит от длины волны.

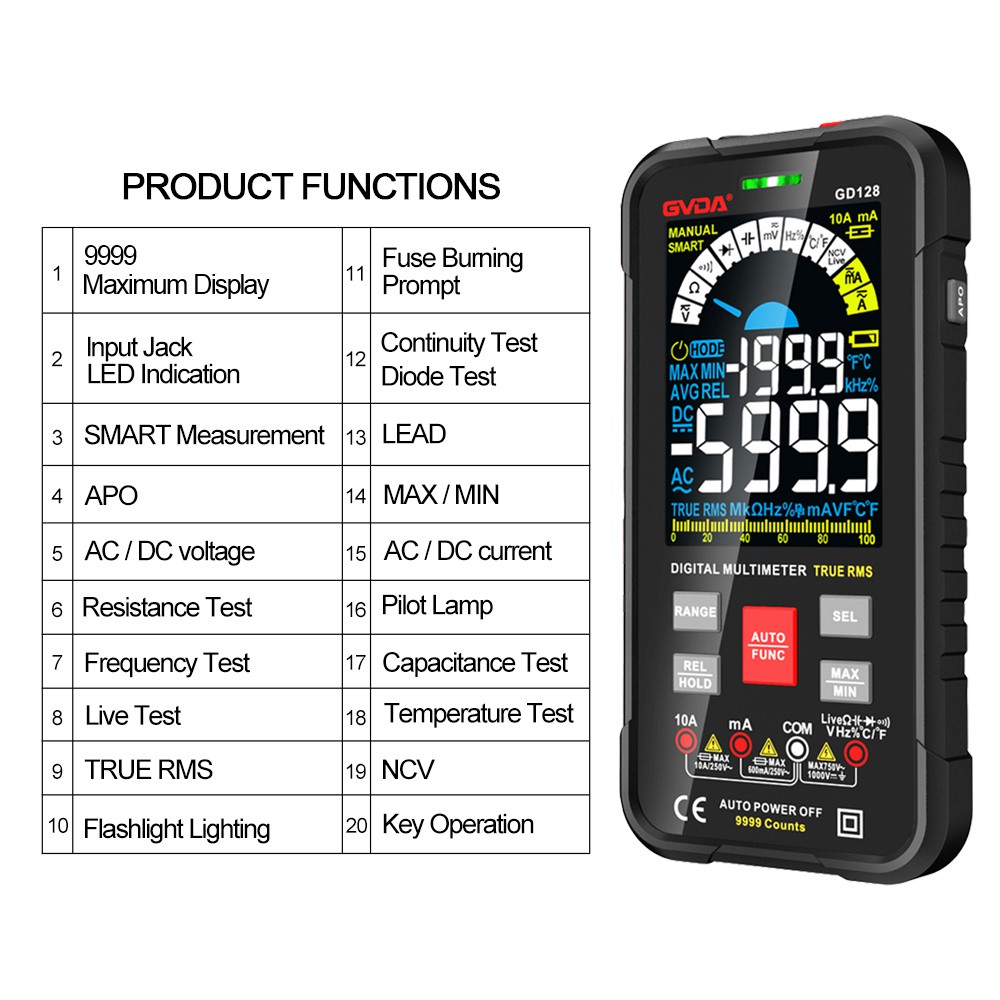

Метод обнаружения мультиметром обычных светодиодов:
Используйте цифровой мультиметр Fluke диапазона R×10K для измерения
О качестве светодиода можно грубо судить, используя стрелочный мультиметр с блоком ×10кОм. Обычно прямое сопротивление диода составляет от десятков до 200 кОм, а обратное сопротивление равно ∝. Если значение прямого сопротивления равно 0 или ∞, а значение обратного сопротивления очень мало или равно 0, его легко повредить. При использовании этого метода обнаружения состояние освещения люминесцентной трубки невозможно увидеть лично, поскольку блок ×10 кОм не может обеспечить большой прямой ток для светодиода.
Для измерения используйте два мультиметра
Если у вас есть два стрелочных мультиметра (желательно одной модели), вы сможете лучше проверить условия освещения светодиодов. С помощью провода соедините клемму «+» одного мультиметра с клеммой «-» другого мультиметра. Оставшаяся ручка «-» подключается к положительному электроду (область P) проверяемой люминесцентной трубки, а оставшаяся ручка «+» подключается к отрицательному электроду (область N) проверяемой люминесцентной трубки. Оба мультиметра оснащены блоком ×10 Ом. При нормальных обстоятельствах он загорается нормально после включения. Если яркость очень низкая или вообще не излучает свет, можно настроить оба мультиметра на ×1Ом. Если он все еще очень темный или вообще не излучает свет, это означает, что светодиод имеет плохую работу или поврежден. Следует отметить, что два мультиметра не могут быть установлены на ×1 Ом в начале измерения, чтобы избежать чрезмерного тока и повреждения светодиодов.
Измерение внешнего вспомогательного источника питания
Для более точного измерения оптических и электрических характеристик светодиода используйте источник стабилизированного напряжения 3 В или две сухие батарейки, соединенные последовательно, и мультиметр (стрелочного или цифрового типа). Если измеренное напряжение VF находится в пределах от 1,4 до 3 В и яркость света нормальная, это означает, что свет нормальный. Если измерено, что VF=0 или VF≈3V и не излучает свет, это означает, что светоизлучающая трубка сломана.
