Как с помощью мультиметра определить хороший и плохой транзистор
Используя одностороннюю проводимость PN-перехода внутри транзистора, проверьте положительное и отрицательное сопротивление PN-перехода между полюсами: если разница велика, трубка исправна, если положительное и отрицательное сопротивления большие, что указывает на то, что Внутренняя трубка повреждена или PN-переход работает плохо. Если положительное и отрицательное сопротивление мало, это указывает на замыкание трубки между полюсами или пробой.
Использование цифровой таблицы и таблицы указателей для определения хорошего или плохого NPN-транзистора.

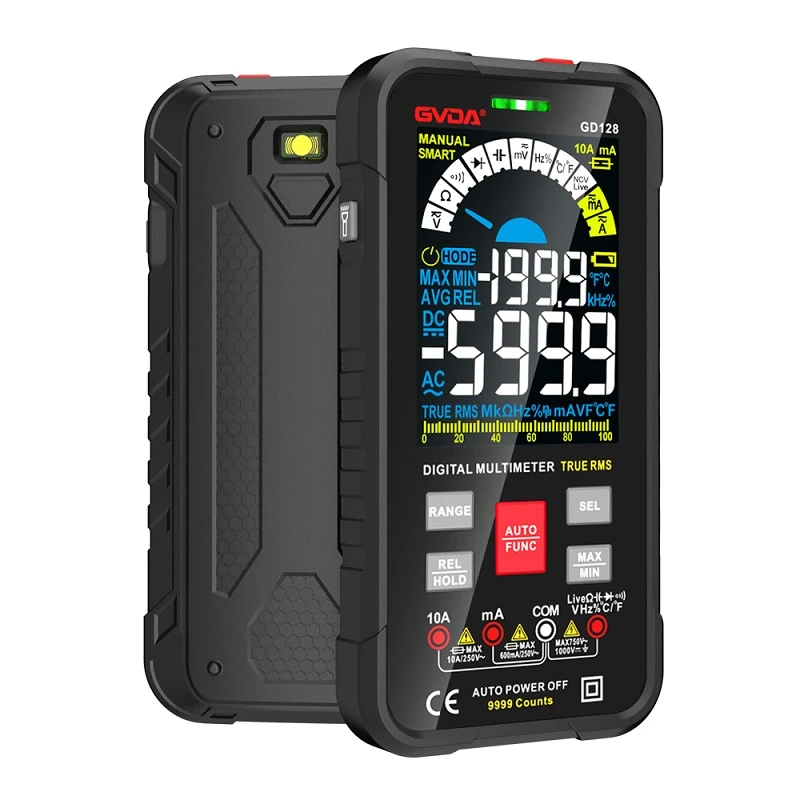

Цифровой мультиметр, помещенный в блок pn перехода.
Красное перо к B, черное перо к E, если старший бит по-прежнему показывает 1, это означает, что эмиссионный переход не работает, судите плохо;
Красное перо к В, черное перо к С, если старший бит по-прежнему показывает 1, то коллекторный переход не работает, судите плохо.
Красная ручка к C, черная ручка к E, если на дисплее появляются ограниченные числа или даже капает звон, это показывает, что неисправность CE, суждение плохое.
Во-вторых, стрелочный мультиметр помещен в блок сопротивлений Х1к.
Черная ручка к Б, красная ручка к Е, если игла не двигается, значит пусковой переход не работает, судите плохо;
Черная ручка к В, красная ручка к С, если стрелка не двигается, то коллекторный переход не работает, судите плохо.
Черная ручка на С, красная ручка на Е, если стрелка качается, то пробой СЕ, судите плохо.
Триодное суждение о добре и зле может осуществляться в соответствии со следующими методами:
1. Метод оценки опорного столба и типа трубки:
На оставшихся двух ножках измерялись германиевая трубка с файлом R × 100, кремниевая трубка с файлом R × 1K, первая фиксированная красная ручка и любой контакт одной ступни, черная ручка. Посмотрите, сможете ли вы измерить два меньших значения сопротивления. Если нет, то переместите красную ручку на другую ногу, чтобы продолжить измерение двух небольших резисторов. Если фиксированная красная ручка не может найти два небольших резистора, вы можете закрепить черную ручку на продолжайте искать. Когда вы найдете два небольших резистора, используйте фиксированную ручку для основания стопы.
Если фиксированная ручка для черной ручки, транзистор типа NPN, если фиксированная для красной ручки, то трубка PNP.
2. Определите коллектора:
Поскольку правильно соединенные эмиттер и коллектор транзистора имеют большие размеры (большой ход иглы), обратное соединение намного меньше. Поэтому первое предположение о коллекторе с омным соединением (для трубки типа PNP эмиттер подключен к черной ручке, коллектор подключен к красной ручке). Измерение: зажмите вручную (или подключите резистором 100 кОм) базу и предполагаемый коллектор, два полюса не могут быть контактированы, если колебание указателя велико, в то время как два полюса настраиваются на указатель после того, как колебание указателя небольшое, это означает, что предположение является правильным коллектором, чтобы определить коллектор и эмиттер.
По значению сопротивления триода, описанному вами выше, либо мультиметр неисправен, либо триод неисправен. Либо сначала найти хороший триод по вышеуказанному методу измерения, а потом сравнить, можно определить хороший и плохой, а также подвести итоги опыта.
