Как использовать токоизмерительные клещи для определения утечки

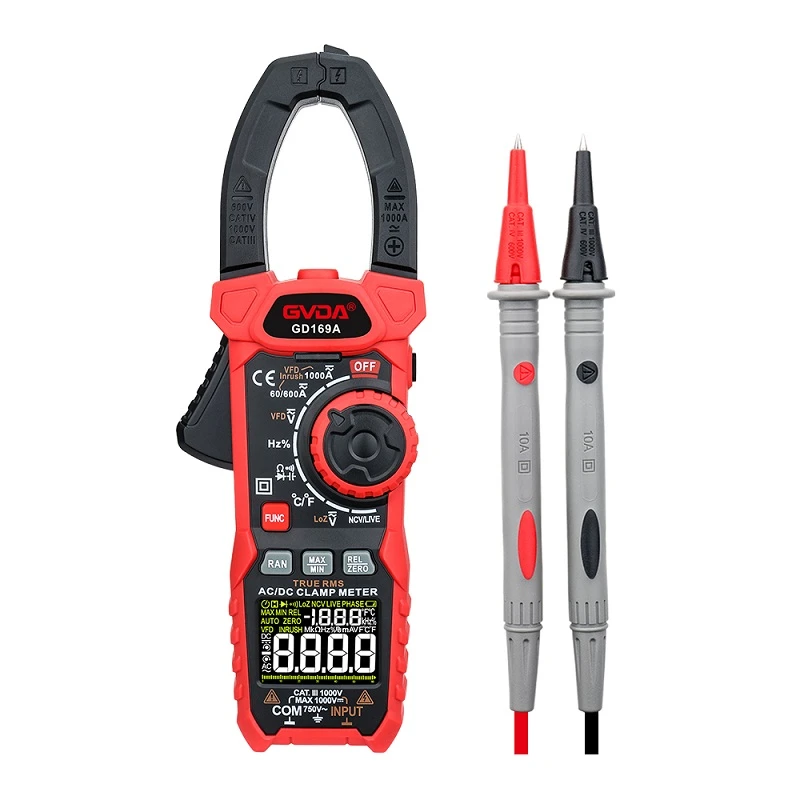

1 Оценка наличия проблемы с самим устройством защиты от токов утечки Токоизмерительные клещи
Если устройство защиты от дифференциального тока не может быть приведено в действие или часто защищается: на распределительном трансформаторе используйте клещи для измерения тока утечки, чтобы зажать трехфазные провода и нейтральные провода на выходной стороне контактора переменного тока или автоматического выключателя утечки, и активировать дифференциальный ток Устройство защиты принудительно приводится в действие. Если в это время отображаемое значение токоизмерительных клещей превышает 300 мА, это доказывает, что устройство защиты от остаточного тока исправно. В это время используйте клещи для определения тока утечки, чтобы определить, какая фаза протекает; в противном случае его следует отремонтировать или заменить устройство защиты от токов утечки.
2 Определите, какая фаза и фазный провод негерметичны Измерительные клещи для измерения тока утечки
На распределительном трансформаторе отсоедините нейтральную линию на стороне выхода контактора переменного тока, который управляет низковольтной линией, затем установите снятый плавкий сердечник на одну из фаз и измерьте фазу токоизмерительными клещами. , измеренное отображаемое значение является значением тока утечки фазы. Таким же образом последовательно измерьте значения тока утечки других фаз.
Чтобы предотвратить возникновение повреждения прибора большим током из-за возникновения заземления фазного провода на линии (например, кто-то использует метод одной линии в одно место для кражи электроэнергии и т. д.), сначала установите шестерню токоизмерительные клещи для измерения тока утечки до максимального диапазона при тестировании; если отображаемое значение мало, то переключите диапазон токоизмерительных клещей утечки на измерение в миллиамперах.
3 После определения фазной линии с утечкой определите место утечки Токовые клещи
На распределительном трансформаторе вставьте проверяемый фазный провод в сердечник плавкого предохранителя, отсоедините нейтральный провод и предохранители двух других фаз и используйте клещи для измерения тока утечки, чтобы измерить фазный провод под напряжением, чтобы определить место утечки. Для повышения эффективности положение посадочной стойки можно выбрать посередине линии. Посредством обнаружения можно определить, находится ли место утечки в первой половине или во второй половине линии, а затем обнаруживается участок линии, на котором предполагается утечка. По аналогии сужается дальность обнаружения. Наконец, проверьте изолятор опоры фазной линии в пределах определенного небольшого диапазона и проверьте фазную линию линии подключения пользователя, подключенную к фазной линии в пределах диапазона (это можно сделать одновременно на земле или на изоляторе), чтобы определить конкретное место утечки.
В случае передачи электроэнергии по низковольтной линии также могут быть обнаружены токоизмерительные клещи для низковольтной абонентской линии в пределах предполагаемого диапазона. При тестировании фазный провод и нейтральный провод однофазных потребителей должны быть помещены в зажимы токоизмерительных клещей одновременно; трехфазные провода и нейтральные провода трехфазных пользователей также должны быть вставлены в челюсти одновременно. Если нет неисправности утечки, сумма векторов магнитного потока тока нагрузки равна нулю, и отображаемое значение токоизмерительных клещей также равно нулю; если есть ток утечки, можно определить значение тока утечки.
4 Проверьте, нет ли утечек во внутренних линиях и оборудовании пользователя. Измерительные клещи для измерения тока утечки.
Используйте клещи для измерения тока утечки, чтобы измерить значение тока утечки на входной линии питания пользователя, и в то же время поочередно включать и выключать электрооборудование и лампы пользователя и находить ток утечки, глядя на изменение значение тока утечки, измеренное токоизмерительными клещами Если все оборудование и лампы в норме, или оборудование с утечкой снято, но токоизмерительные клещи показывают, что у пользователя все еще есть ток утечки, это может быть связано с низкой линия напряжения пользователя имеет утечку. Это следует рассматривать в каждом конкретном случае. Для устранения неисправности в предварительно заглубленном и скрытом трубопроводе может быть принят только метод лечения замены линии или повторной проводки.
5 проблем, о которых следует знать при использовании клещей для измерения тока утечки
5.1 При поиске неисправностей, связанных с утечкой, контактор переменного тока, управляющий низковольтной линией, должен быть вынужден кратковременно подавать питание.
5.2 Обратите внимание на безопасность при поиске мест утечки. Кто-то должен контролировать и принимать меры безопасности. При считывании данных токоизмерительных клещей обязательно соблюдайте безопасное расстояние между телом человека и частями, находящимися под напряжением. Используйте функцию HOLD (удержание данных) на клещах для измерения тока утечки.
5.3 Гармоники высокого порядка воздействуют на небольшое количество устройств защиты от токов утечки на землю, что может привести к их неисправности. Если в районе станции есть крупные пользователи источников гармоник, такие как печи промежуточной частоты, такие пользователи должны быть временно выведены из эксплуатации на время обнаружения.
5.4 Использование клещей для измерения тока утечки особенно эффективно при обнаружении похитителей электроэнергии по принципу «одна линия, одна земля», и его характеристика заключается в том, что клещи для измерения тока утечки показывают большие значения, достигающие сотен миллиампер или даже нескольких ампер. Неизвестные похитители электроэнергии могут быть найдены в соответствии с вышеуказанным методом, а те, кто подозревается в таком хищении электроэнергии, могут пойти прямо к своим домашним проводам, чтобы проверить их токоизмерительными клещами.
