В этой статье изложены навыки использования цифровых мультиметров, подчеркнуты меры предосторожности при использовании цифровых мультиметров, представлены методы ремонта и навыки ремонта цифровых мультиметров, а также предложены причины и меры по устранению повреждений цифровых мультиметров.
Ключевые слова: цифровой мультиметр; метод использования; способ ремонта; навыки ремонта

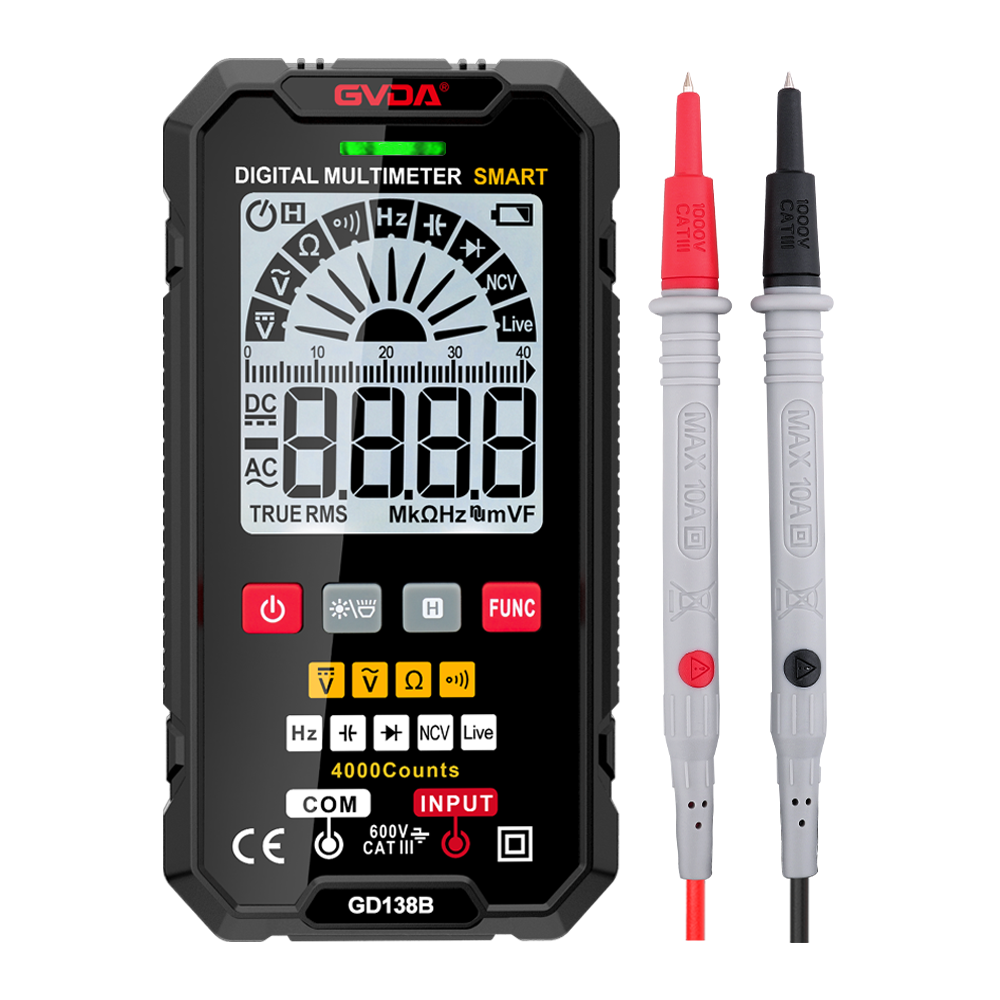

1 Как пользоваться цифровым мультиметром
1.1 Измерение диодов. Цифровой мультиметр может измерять светодиоды. При измерении выпрямительных диодов положение измерительных проводов такое же, как и при измерении напряжения; подключите красный щуп к положительному электроду диода, а черный щуп к отрицательному электроду, и в это время будет отображаться прямое падение напряжения на диоде.
1.2 Измерение триода. Предположим, что штифт А является основанием, соедините его с черной ручкой, а красную ручку соедините с двумя другими штырьками; если два показания составляют около 0,7 В, затем подключите красную ручку к контакту A, а черную ручку коснитесь двух других контактов, если на обоих отображается «1», то контакт A является базой, в противном случае он необходимо повторно измерить, и эта трубка является трубкой PNP.
1.3 Измерение полевого МОП-транзистора. Н-канал имеет отечественные серии 3D01, 4D01, Nissan 3SK. Определение полюса G: используйте диодный файл мультиметра.
1.4 Измерение напряжения. ①Измерение напряжения постоянного тока, такого как батарея, источник питания Walkman и т. д. Сначала вставьте черный щуп в отверстие «COM», а красный щуп в «VΩ». Установите ручку на диапазон, превышающий расчетное значение, затем подключите измерительные провода к источнику питания или к обоим концам батареи; держите контакт стабильным. Значение можно прочитать непосредственно с экрана дисплея. Если он отображается как «1.», это означает, что диапазон слишком мал, поэтому необходимо увеличить диапазон перед измерением. ②Измерение переменного напряжения. Гнездо для тестового пера такое же, как и для измерения постоянного напряжения, но ручка должна быть повернута в требуемом диапазоне на шестерне переменного тока «V~».
1.5 Измерение тока. ①Измерение постоянного тока. Сначала вставьте черный щуп в отверстие «COM». При измерении тока более 200 мА вставьте красный щуп в гнездо «10А» и поверните ручку на уровень постоянного тока «10А»; при измерении тока менее 200 мА вставьте красный щуп в гнездо «200 мА», поверните ручку в подходящее положение в пределах 200 мА постоянного тока. ② измерение переменного тока. При измерении шестерня должна быть переключена на шестерню переменного тока. После текущего измерения красную ручку следует снова вставить в отверстие «VΩ».
1.6 Измерение сопротивления. Вставьте щупы в отверстия «COM» и «VΩ», поверните ручку до нужного диапазона в «Ω» и подсоедините щупы к металлическим частям на обоих концах резистора. Вы можете касаться сопротивления руками во время измерения.
2 Меры предосторожности при использовании цифрового мультиметра
2.1 Цифровой мультиметр необходимо регулярно калибровать. При калибровке следует использовать цифровой измеритель того же типа или с более высокой точностью, и следует выполнить последовательность калибровки сначала шестерни постоянного тока, затем шестерни переменного тока и, наконец, емкостной шестерни.
2.2 Обратите внимание на правильный выбор диапазона измерения и красного гнезда щупа.
2.3 При изменении диапазона щупы должны быть отсоединены от измеряемой точки.
2.4 При измерении тока избегайте перегрузки.
2.5 Если измерения не проводятся, выключите питание.
2.6 Не допускается измерение напряжения резистивной и токовой шестернями.
2.7 При измерении прецизионного малого сопротивления ниже 10 Ом (диапазон 200 Ом) сначала замкните накоротко два измерительных стержня, измерьте сопротивление провода измерительного стержня (около 0,2 Ом), а затем вычтите это значение во время измерения.
2.8 Несмотря на то, что внутри цифрового мультиметра имеются относительно полные схемы защиты, мы должны стараться избегать неправильной работы при его использовании.
2.9 Чтобы перезапустить источник питания после автоматического отключения цифрового мультиметра, дважды непрерывно нажмите выключатель питания.
3 метода ремонта цифрового мультиметра
3.1 Метод разомкнутой цепи. Отключите подозрительную деталь от всей цепи машины или агрегата. Если неисправность исчезнет, значит, неисправность в отключенной цепи. Этот метод в основном подходит для коротких замыканий в цепи.
3.2 Метод измерительного элемента. Когда неисправность сужена до места или нескольких компонентов, ее можно измерить в режиме онлайн или в автономном режиме. При необходимости заменить на исправные компоненты. Если неисправность исчезает, компоненты сломаны.
3.3 Интерференционный метод. Используя наведенное напряжение человеческого тела в качестве сигнала помех для наблюдения за изменениями жидкокристаллического дисплея, его часто используют для проверки того, находятся ли входная цепь и часть дисплея в хорошем состоянии.
3.4 Метод ощущения. С помощью органов чувств, чтобы напрямую судить о причине отказа, путем визуального осмотра можно обнаружить такие, как отсоединение, отпайка, короткое замыкание, сломанная трубка предохранителя, сгоревшие компоненты, механические повреждения и медная фольга на печатная схема. ; Вы можете коснуться повышения температуры аккумуляторов, резисторов, транзисторов и интегральных блоков, а также обратиться к принципиальной схеме, чтобы выяснить причину аномального повышения температуры.
3.5 Метод измерения напряжения. Измерьте, является ли рабочее напряжение каждой ключевой точки нормальным, и можно будет быстро найти место неисправности. Например, измерение рабочего напряжения аналого-цифрового преобразователя, опорного напряжения и т. д.
3.6 Метод короткого замыкания. Метод короткого замыкания обычно используется в упомянутом выше методе проверки аналого-цифрового преобразователя, и этот метод больше используется при ремонте слабых и микроэлектрических приборов.
4 совета по ремонту цифрового мультиметра
4.1 Если данные измерений нестабильны, а значение всегда увеличивается кумулятивно, входная клемма аналого-цифрового преобразователя замкнута накоротко, а отображаемые данные не равны нулю, что обычно вызвано плохой работой {{3 }}Эталонный конденсатор 0,1 мкФ.
4.2 Если есть проблема с отдельными файлами, значит АЦП и блок питания работают нормально. Поскольку файлы постоянного напряжения и сопротивления имеют общий набор резисторов делителя напряжения; Переменный и постоянный ток имеют общий шунт; Напряжение переменного тока и ток переменного тока совместно используют набор преобразователей переменного тока в постоянный; другие, такие как Cx, HFE, F и т. д., состоят из независимых преобразователей.
4.3 Если все шестерни не работают, сосредоточьтесь на проверке цепи питания и цепи аналого-цифрового преобразователя. При проверке части источника питания вы можете удалить ламинированную батарею, нажать выключатель питания, подключить положительный щуп к отрицательному источнику питания тестируемого измерителя, подключить отрицательный щуп к положительному источнику питания и повернуть переключатель. к диодному измерительному устройству. Если напряжение большое, это означает, что блок питания исправен. Если отклонение большое, это означает, что есть проблема с блоком питания.
5 Причины поломки цифрового мультиметра и меры по устранению
5.1 Повреждение цифрового мультиметра вызвано измеренным напряжением и током, выходящим за пределы диапазона. При измерении напряжения постоянного тока измеренное напряжение выходит за пределы диапазона измерения, что также может привести к отказу цепи в измерителе. При измерении тока, если фактическое значение тока превышает диапазон, обычно это приводит только к перегоранию предохранителя в мультиметре, и никакого другого ущерба не возникает.
5.2 Повреждение цифрового мультиметра вызвано неправильным выбором диапазона напряжения 1000 В постоянного тока. Если оно превышает 1000 В, велика вероятность повреждения мультиметра. Если измеряемое напряжение выходит за пределы диапазона, для его измерения можно использовать метод уменьшения сопротивления резистора.
5.3 Повреждение цифрового мультиметра в большинстве случаев вызвано неправильным измерительным механизмом. Например, при измерении сети переменного тока измерительный прибор выбирается для размещения на электрическом блоке. В этом случае при контакте пера с сетью внутренние компоненты мультиметра могут быть мгновенно повреждены.
6. Заключение
В настоящее время существует множество производителей цифровых мультиметров, и качество бывает и хорошим, и плохим. Непросто обнаружить проблемы с качеством двустороннего омедненного ламината во время ремонта. Из-за неправильного использования цифровых квадратных метров легко повредить компоненты счетчика во время фактического обнаружения, что приведет к отказу. Поэтому необходимо правильно овладеть навыками использования и ремонта цифрового мультиметра.
