Как использовать тестовую ручку цифрового дисплея и метод обнаружения короткого замыкания провода
Как использовать одну электрическую ручку с цифровым дисплеем:
1. Описание кнопки: (клавиша A) ПРЯМОЕ, кнопка прямого измерения (вдали от ЖК-экрана), то есть при использовании дозирующей головки для непосредственного касания линии нажмите эту кнопку; (клавиша B) INDUCTANCE, кнопка измерения индукции (далеко от ЖК-экрана) близко к экрану), то есть при использовании битового датчика для контакта с линией нажмите эту кнопку. Примечание. Независимо от того, как печатать на электрической ручке, имейте в виду, что тот, что дальше от ЖК-экрана, является клавишей прямого измерения; тот, что ближе к ЖК-дисплею, - это сенсорная клавиша!
2. Эта электрическая тестовая ручка подходит для прямого обнаружения 12-250v переменного и постоянного тока и косвенного обнаружения нейтральной линии, фазовой линии и точки разрыва переменного тока. Он также может измерять непрерывность обесточенных проводников.
3. Прямое обнаружение
а. Последняя цифра — измеренное значение напряжения;
б. Когда отображаемое значение верхнего предела составляет менее 70 процентов, отображается значение нижнего предела;
в. При измерении постоянного тока коснитесь рукой другого полюса;
4. Косвенное обнаружение: нажмите и удерживайте кнопку B, поднесите дозатор близко к шнуру питания, если шнур питания заряжен, на дисплее цифрового пера отобразится символ высокого напряжения.

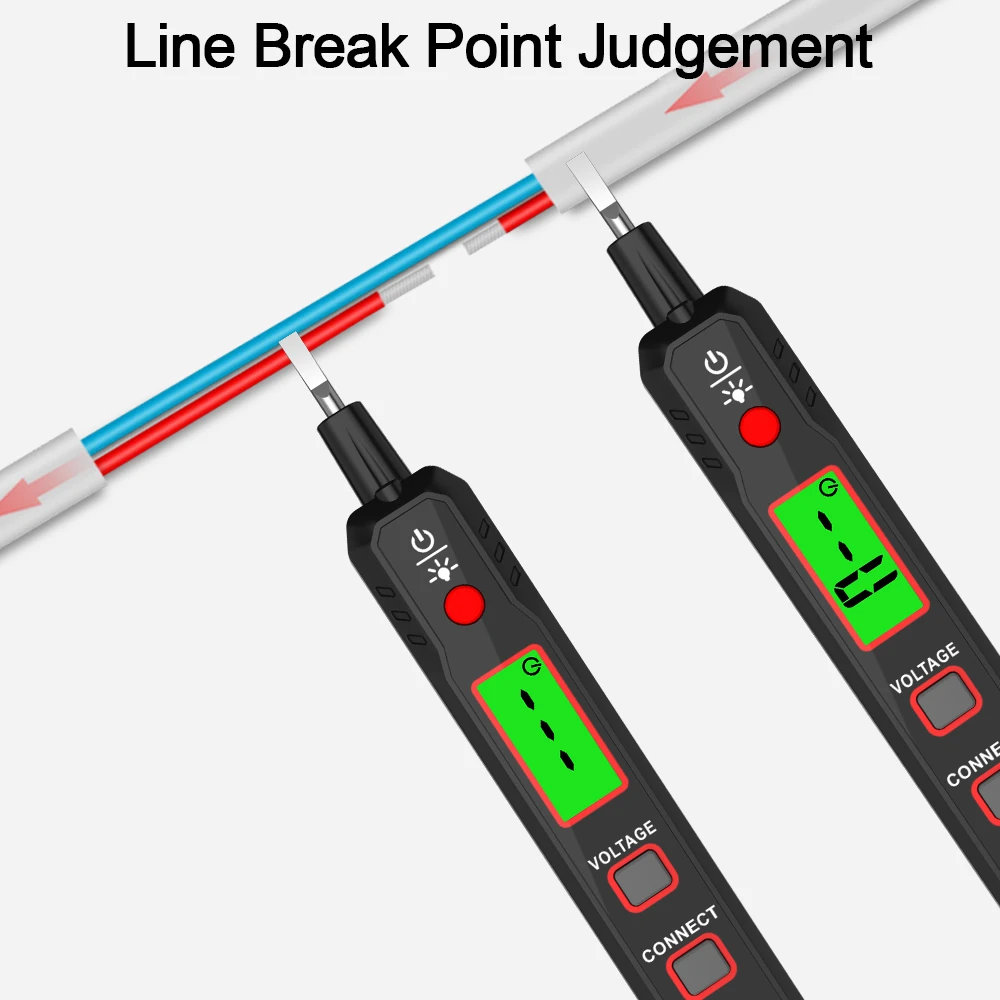

5. Обнаружение точки останова: зажмите клавишу B и двигайтесь продольно по проводу, место, где нет отображения в окне дисплея, является точкой останова;
Два, непосредственно определить, короткое замыкание провода
Есть кнопка для измерения точки останова. Для провода вы можете держать этот конец провода одной рукой, а пальцем другой руки коснуться горячей клавиши измерения точки останова, а кончиком электрической ручки коснуться другого конца провода. Если горит красная лампочка электроручки, значит, провод подсоединен, а если не горит, значит, отсоединен. Измерьте мощность, если нет точек останова. Электроручкой невозможно судить о непрерывности провода.
Три, дисплей напряжения: показанный выше дисплей: 12 24 36 110 220v. Если вы подключите его к огненному проводу, он будет отображать 220, а если это нейтральный провод, он обычно будет отображать 16 или 24 В!
После четырех нейтральная линия прерывается, когда нейтральная линия источника питания (передний конец точки останова) измеряется электрической ручкой, неоновая лампочка не загорается, а на цифровом дисплее отображается символ электричества. . Когда электрическая ручка используется для измерения задней части контрольной точки, неоновая лампочка светится нормально. Ручка с цифровым дисплеем показывает 220 вольт.
Пять, поиск короткого замыкания двухжильного провода: подключите источник питания, используйте электрическую ручку с цифровым дисплеем для поиска непрямых измерений, если вы не можете узнать, может быть, что точка останова находится на нейтральной линии, поменяйте местами подключите, чтобы поменять местами нейтральный и активный провода, а затем измерьте.
шесть, тестовая ручка обычно отображает 12V24V48V110V220V380V, но фактические показания зависят от максимального значения цифрового индикатора, то есть максимального значения отображаемые данные. Например, если он отображает 12 В, 36 В, приблизительное значение измеренного напряжения составляет 36 В; Напряжение, то есть однофазное напряжение, номинальное значение 220В, напряжение нейтральной линии; обычно известное как напряжение нейтральной линии, оно равно 0 В при балансировке; линия заземления, как понятно из названия, заземлена напрямую, 0В; данные в окончательном фактическом измерении. Он показывает, что провод под напряжением обычно находится в пределах 210-230, нейтральный провод обычно находится в пределах 0-24 В, потому что это, как правило, несбалансированная нагрузка, а провод заземления должен быть 0 В, в противном случае он обязательно получит удар током (обычно подключается к корпусу и называется линией защиты).
