План улучшения инфракрасного термометра:

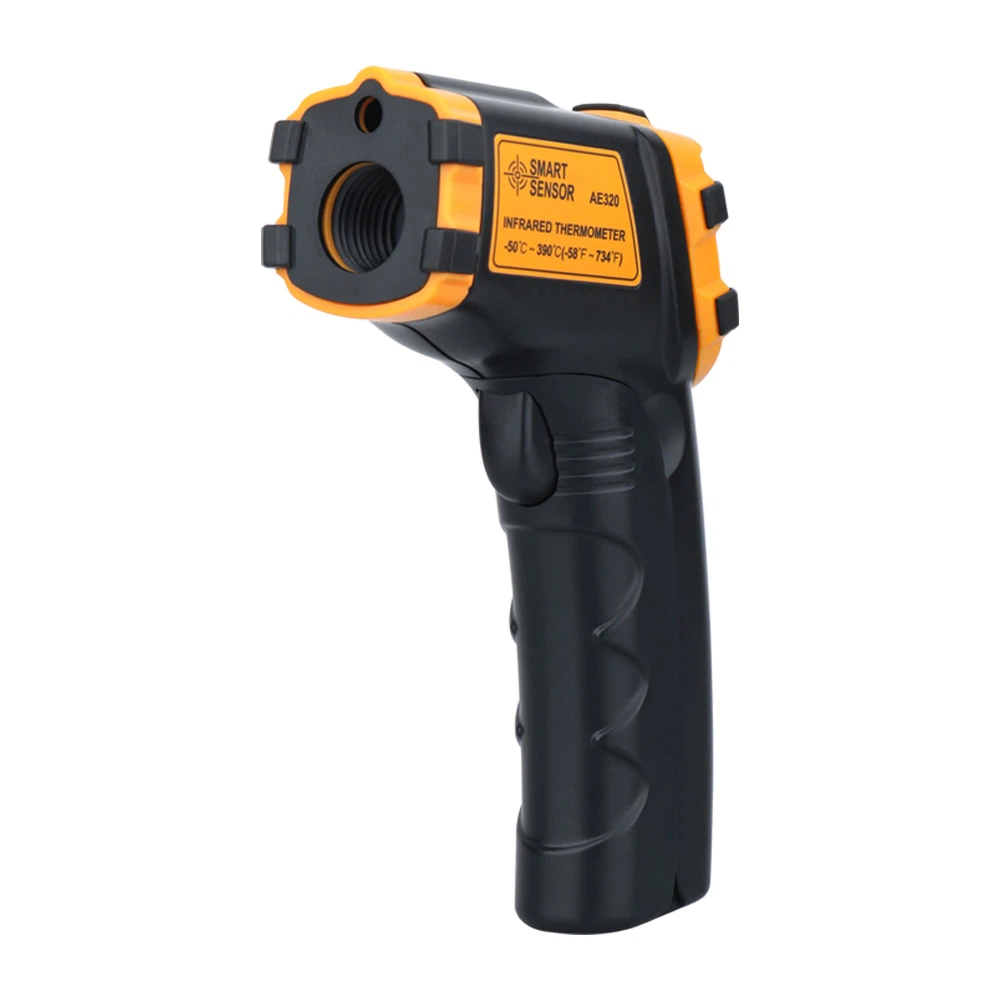

Поскольку обычные инфракрасные термометры ограничиваются только измерением внешней температуры объекта и неудобны для измерения температуры внутри объекта и при наличии препятствий, к его головке обнаружения можно добавить отрезок оптоволокна и установить линзу с малым углом обзора. на его переднем конце. Энергия излучения измеряемого объекта проходит через линзу внутрь оптического волокна. Он передается на детектор после многократных отражений в оптоволокне. Поскольку оптическое волокно можно свободно сгибать, лучистую энергию можно свободно перенаправлять, что решает проблему измерения внутренней температуры объекта и позволяет измерять температуру в углах и других местах, заблокированных препятствиями.
Например, температура пластика измеряется в экструдере для пластика, а максимальная температура и средняя температура движущихся лопаток измеряются в турбине через зазор между лопатками статора, а для обнаружения цикла можно использовать несколько датчиков.
1 Принцип оптоволоконного инфракрасного измерения температуры:
Принцип передачи света по оптоволокну заключается в явлении полного отражения света в различных средах. Когда свет распространяется из оптически более плотной среды в оптически более разреженную среду, весь свет будет преломляться обратно в оптически более плотную среду на границе. Свет в сердцевине оптоволокна будет двигаться зигзагом вперед без утечки.
2 Структурная схема:
Инфракрасное излучение измеряемого объекта сходится к переднему концу оптического волокна через линзу инфракрасного зонда. Инфракрасная энергия, передаваемая через оптическое волокно и фильтруемая инфракрасным фильтром, принимается инфракрасным детектором и преобразуется в соответствующий электрический сигнал. Этот электрический сигнал усиливается электронной схемой, преимущества использования измерения температуры оптического волокна в стандартном режиме вывода сигнала после обработки линеаризации
(1) Волоконно-оптический зонд обладает высокой термостойкостью и может быть установлен в местах с высокой температурой окружающей среды.
(2) Инфракрасная энергия передается по оптическим волокнам, чтобы изолировать инфракрасный датчик от модуля электронной обработки, сводя к минимуму воздействие блока обработки сигналов на окружающую среду.
(3) Сигнал тепловой энергии инфракрасного излучения, передаваемый оптоволоконным зондом, полностью свободен от помех электромагнитного поля и особенно подходит для использования в условиях сильных электромагнитных полей, таких как средне- и высокочастотное индукционное нагревательное оборудование.
(4) Его можно свободно сгибать, обеспечивая свободное преобразование лучистой энергии, и измерять температуру в углах и других местах, заблокированных препятствиями.
