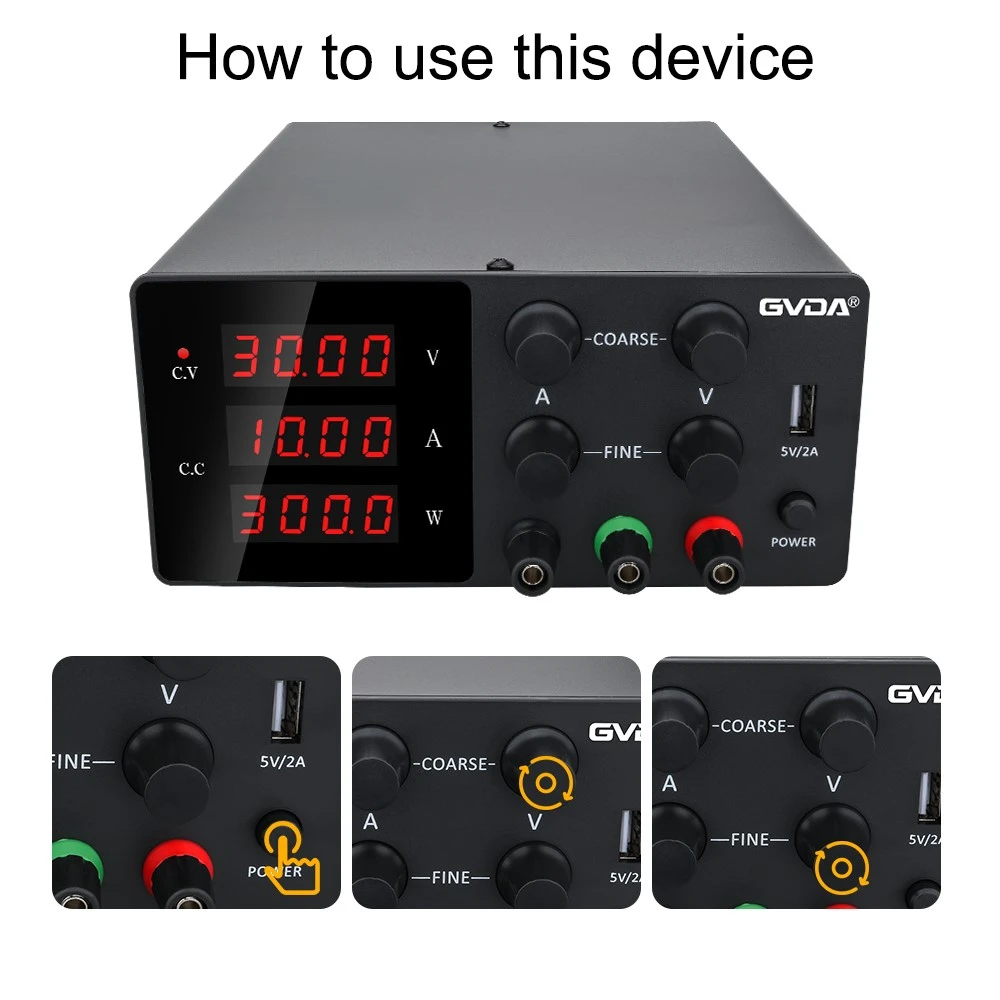

Indicatori di prestazione e metodi di prova della corrente regolata
Технические индикаторы источника питания постоянного тока разделены на два типа: один - характерные показатели, включая допустимое входное напряжение, выходное напряжение, выходной ток и диапазон регулирования выходного напряжения и т. Д; Другим типом являются индикаторы качества, которые используются для измерения стабильности выходного напряжения постоянного тока, включая коэффициент стабилизации напряжения (или скорость регулирования напряжения), выходное сопротивление (или скорость регуляции тока), напряжение пульсации (окружающее и случайное дрейф) и температурное коэффициент.
(1) Напряжение пульсации: компонент напряжения переменного тока, наложенный на выходное напряжение. Наблюдение за его пиком до пикового значения с осциллографом, как правило, находится в диапазоне Millivolt. Метр AC Millivolt также может быть использован для измерения его эффективного значения, но, поскольку волна не является синусоидальной волной, есть определенная ошибка. Как правило, VP-P Ripple Wrestage VP-P источника питания постоянного тока меньше или равна 10 мВ.
(2) Коэффициент стабилизации напряжения: при условии постоянного тока нагрузки и температуры окружающей среды относительное изменение входного напряжения вызывает относительное изменение выходного напряжения, то есть:
(3) Скорость регулирования напряжения: относительное изменение выходного напряжения, когда входное напряжение изменяется на ± 10%. Коэффициент регулирования напряжения и скорость регулирования напряжения указывают на влияние изменений входного напряжения на выходное напряжение, поэтому необходимо протестировать только один из них.
(4) Выходное сопротивление и скорость регулирования тока
Выходное сопротивление такое же, как и выходное сопротивление усилителя, и его значение - это отношение изменения выходного напряжения к изменению выходного тока, когда входное напряжение остается постоянным. Скорость регулирования тока: относительное изменение выходного напряжения, генерируемое при изменении выходного тока с 0 до максимального значения. Выходное сопротивление и скорость регулирования тока указывают на влияние изменений тока нагрузки на выходное напряжение, поэтому необходимо протестировать только один из них.
Рабочий принцип источника питания постоянного тока
