Часто используется мультиметр. В этом разделе будет рассказано о том, как проверить короткое замыкание, обрыв цепи и утечку в линии, а также о том, как проверить короткое замыкание и обрыв цепи с помощью мультиметра после срабатывания линии.
1. Мультиметр для измерения короткого замыкания
Метод работы:

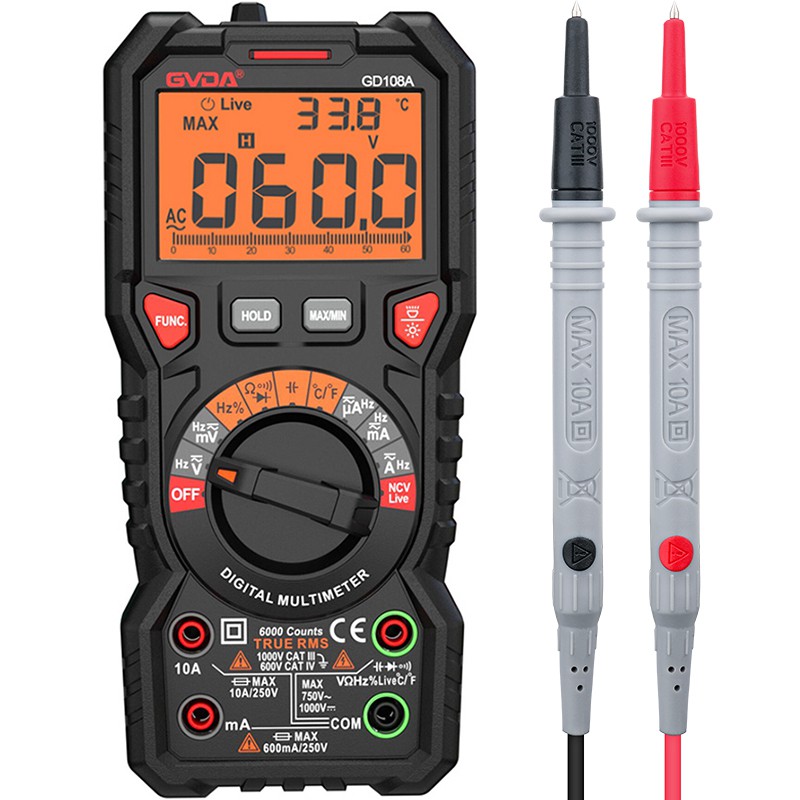

Вставьте черный щуп мультиметра в отверстие «com», а красный щуп в отверстие «VΩ» и поверните ручку в положение зуммера.
Отключите источник питания тестируемой линии и измерьте две линии линии двумя тестовыми ручками соответственно. Если сопротивление мультиметра показывает 0 и раздается звуковой сигнал, это означает, что в линии произошло короткое замыкание.
Или используйте шестерню 1k или 10k, отсоедините другой конец линии и проверьте две линии с помощью двух тестовых ручек. Если сопротивление мультиметра показывает 0, значит в линии есть короткое замыкание.
2. Мультиметр для измерения обрыва цепи
Метод работы:
При измерении целостности цепи обязательно отключите источник питания перед проверкой.
Поверните поворотный переключатель на зуммер, и два конца тестовой линии должны соприкасаться с металлическими иглами тестовых проводов соответственно. Если есть определенное сопротивление и слышен жужжащий звук, значит, линия токопроводящая; если сопротивление бесконечно, на дисплее 1, и нет звукового сигнала, линия отключена.
Или выберите шестерню 10k мультиметра, закоротите другой конец линии и проверьте две линии с помощью тестового пера мультиметра. Если сопротивление мультиметра показывает 1, значит, цепь разорвана; если он показывает 0, линия может быть подключена.
3. Мультиметр для измерения утечки
В линии есть утечка. Как правило, не рекомендуется использовать мультиметр для проверки. Когда нет другого измерительного инструмента, также можно использовать мультиметр.
Метод работы:
Поверните мультиметр в диапазон переменного напряжения, измерьте электричество и измерьте металлический корпус оборудования, подозреваемого в утечке.
При измерении один щуп подключается к корпусу, а другой заземляется. Если отображаемое напряжение выше 30 В, повторите проверку. Если подтверждено, что источник питания выше 30 В, это означает, что есть утечка, и это нормально, если оно ниже 30 В. , После того, как ручки счетчика FireWire поменялись местами, измерьте его один раз для подтверждения.
Подвести итог
Используйте мультиметр для проверки коротких замыканий, разомкнутых цепей, напряжения переменного и постоянного тока, сопротивления, тока и т. д.
Примечание. Красная ручка указывает на положительный результат, а черная ручка на отрицательный. При измерении необходимо сначала проверить тип измерения и диапазон. Если диапазон не может быть оценен, сначала выберите больший диапазон, а затем постепенно переходите к меньшему диапазону в соответствии со значением.
