Исправление неконтролируемой температуры электрического паяльника с постоянной температурой.
Распространенной неисправностью термостатических паяльников является превышение температуры, что приводит к перегреву паяльника. С одной стороны, это приводит к высокотемпературному окислению жала паяльника (при этом окисляется и припой); с другой стороны, пайка при высокой температуре также легко выгорает электронные компоненты. Когда электрический паяльник работает при высокой температуре в течение длительного времени, также легко повредить его внутреннюю схему, что приведет к постоянной потере контроля или даже к невозможности его использования. Во время проверки неисправности будет обнаружено, что скользящий контакт терморегулирующего резистора R2 окислился и имеет плохой контакт, что эквивалентно регулировке температуры до максимального верхнего предела, поэтому температура паяльника слишком высока. . Основных причин две: первая заключается в том, что при работе электропаяльника часть тепла передается ручке паяльника (встроенной схеме), что повышает температуру рабочей среды схемы. Через некоторое время подвижный контакт R2 легко окисляется; во-вторых, токоограничивающий резистор R1 в цепи фильтра выпрямителя отводит тепло, что вызывает повышение температуры рабочей среды схемы и легкое окисление подвижного контакта R2.
Для предотвращения такого рода отказов предлагаются следующие два метода модификации схемы.
(1) Замените регулируемый резистор R2 постоянным резистором: сначала отрегулируйте R2, чтобы температура паяльника достигла оптимальной температуры для нормального использования, затем измерьте значение R2 и замените его постоянным резистором.

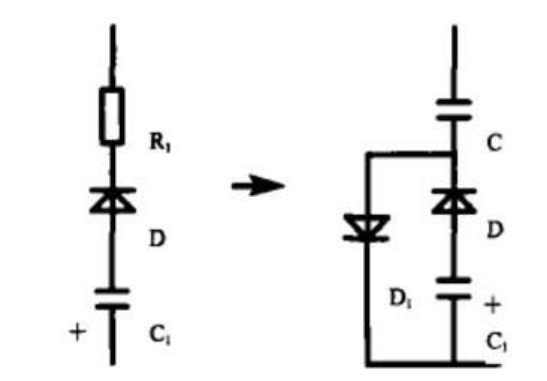

(2) Преобразование схемы выпрямителя: структура схемы показана на рисунке 3.
Замените R1 на C (C≈0,12 мкФ) и подключите диод D1 параллельно.
