Принцип и применение инфракрасного термометра
Инфракрасный термометр преобразует лучистую энергию инфракрасных лучей, испускаемых объектом, в электрический сигнал. Величина энергии инфракрасного излучения соответствует температуре самого объекта. По размеру преобразованного электрического сигнала можно определить температуру объекта.
1. Принцип инфракрасного термометра

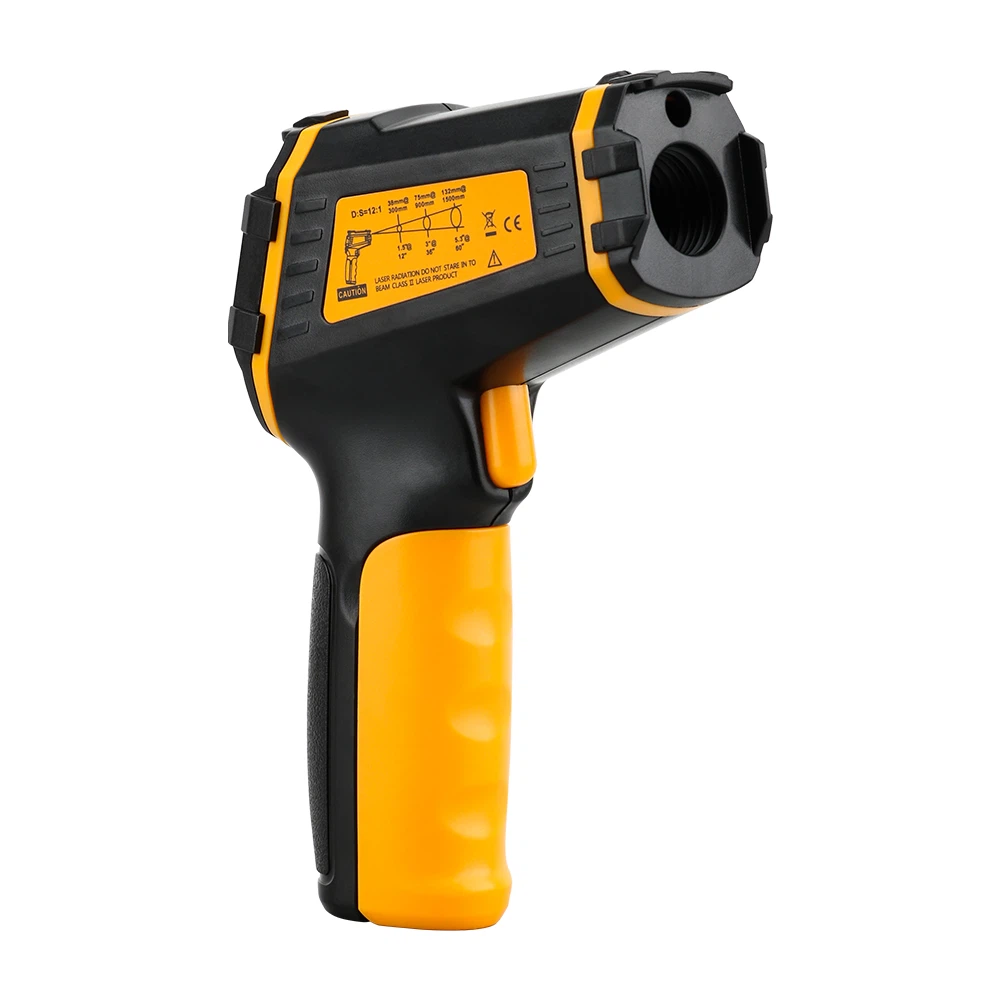

Инфракрасный термометр состоит из оптической системы, фотоэлектрического детектора, усилителя сигнала, устройства обработки сигнала, дисплея и других частей. Оптическая система улавливает энергию инфракрасного излучения цели в своем поле зрения, а размер поля зрения определяется оптическими частями термометра и его положением. Инфракрасная энергия фокусируется на фотодетекторе и преобразуется в соответствующий электрический сигнал. Сигнал проходит через усилитель и схему обработки сигналов и преобразуется в значение температуры измеряемой цели после корректировки по алгоритму внутренней обработки прибора и коэффициента излучения цели.
В природе все объекты с температурой выше нуля постоянно излучают энергию инфракрасного излучения в окружающее пространство. Величина энергии инфракрасного излучения объекта и ее распределение по длине волны - имеет очень тесную связь с температурой его поверхности. Следовательно, путем измерения инфракрасной энергии, излучаемой самим объектом, можно точно определить температуру его поверхности, что является объективной основой для измерения температуры инфракрасного излучения.
Принцип работы инфракрасного термометра Черное тело представляет собой идеализированный излучатель, который поглощает все длины волн энергии излучения, не имеет отражения и передачи энергии и имеет коэффициент излучения 1 на своей поверхности. Однако практические объекты в природе почти не являются черными телами. Для уточнения и получения распределения инфракрасного излучения в теоретических исследованиях необходимо выбрать соответствующую модель. Это модель квантованного осциллятора излучения полости тела, предложенная Планком. Таким образом, был получен закон планковского излучения черного тела, то есть спектральная яркость черного тела, выраженная длиной волны, которая является отправной точкой всех теорий инфракрасного излучения, поэтому она называется законом излучения черного тела. Количество излучения всех реальных объектов зависит не только от длины волны излучения и температуры объекта, но также от типа материала, из которого состоит объект, метода подготовки, термического процесса, состояния поверхности и условий окружающей среды. Поэтому, чтобы сделать закон излучения черного тела применимым ко всем практическим объектам, необходимо ввести пропорциональный коэффициент, связанный со свойствами материала и состоянием поверхности, т. е. излучательную способность. Этот коэффициент показывает, насколько близко тепловое излучение реального объекта к излучению черного тела, и его значение находится между нулем и значением меньше 1. Согласно закону излучения, пока коэффициент излучения материала известны характеристики инфракрасного излучения любого объекта. Основными факторами, влияющими на коэффициент излучения, являются: тип материала, шероховатость поверхности, физическая и химическая структура и толщина материала.
При использовании термометра инфракрасного излучения для измерения температуры цели сначала необходимо измерить инфракрасное излучение цели в пределах его полосы пропускания, а затем термометром рассчитывается температура измеряемой цели. Монохроматический пирометр пропорционален количеству излучения в полосе; двухцветный пирометр пропорционален соотношению количества излучения в двух полосах.
Во-вторых, применение инфракрасного термометра
Инфракрасный термометр является широко используемым прибором для измерения температуры, в основном состоящим из оптической системы, фотодетектора, усилителя сигнала, обработки сигнала, вывода на дисплей и других частей, и широко используется во многих отраслях промышленности. Сегодня мы в основном представляем диапазон применения инфракрасных термометров, надеясь помочь пользователям лучше применять продукты.
Измерение электрооборудования
Бесконтактные инфракрасные термометры позволяют измерять температуру поверхности объекта с безопасного расстояния, что делает их незаменимым инструментом при обслуживании электрооборудования.
Применение в электрооборудовании
В следующих приложениях он может эффективно предотвращать сбои оборудования и незапланированные отключения электроэнергии.
Разъемы. Электрические соединения могут постепенно ослаблять разъемы из-за многократного нагревания (расширения) и охлаждения (усадки) с выделением тепла или поверхностных загрязнений, нагара и коррозии. Бесконтактные термометры могут быстро определить повышение температуры, указывающее на серьезную проблему.
Двигатель. Чтобы продлить срок службы двигателя, убедитесь, что провода подключения питания и автоматический выключатель (или предохранитель) имеют одинаковую температуру.
Подшипники электродвигателя — Проверяйте наличие горячих точек и регулярно ремонтируйте или заменяйте их, прежде чем проблемы приведут к отказу оборудования.
Изоляция катушки двигателя. Продлите срок службы изоляции катушки двигателя, измеряя ее температуру.
Измерения между фазами — проверяет, что провода и разъемы в асинхронных двигателях, мейнфреймах и другом оборудовании имеют одинаковую температуру между фазами.
Трансформатор. Обмотки устройств с воздушным охлаждением можно измерить непосредственно с помощью инфракрасного термометра, чтобы проверить наличие чрезмерных температур, любые горячие точки указывают на повреждение обмоток трансформатора.
Источник бесперебойного питания — определите точки перегрева на соединительных проводах выходного фильтра ИБП. Холодное пятно может указывать на обрыв цепи в линии фильтра постоянного тока.
Резервная батарея — проверьте низковольтную батарею, чтобы убедиться, что она подключена правильно. Плохой контакт с клеммами аккумулятора может нагреться до такой степени, что стержни сердечника аккумулятора сгорят.
Балласт - Проверьте балласт на предмет перегрева, прежде чем он начнет дымить.
Коммунальные услуги — определение горячих точек для разъемов, сращивания проводов, трансформаторов и другого оборудования. Некоторые модели оптических приборов имеют диапазон 60:1 или даже больше, благодаря чему почти все цели измерения находятся в пределах диапазона.
