Принцип и стандарт включения/выключения мультиметра

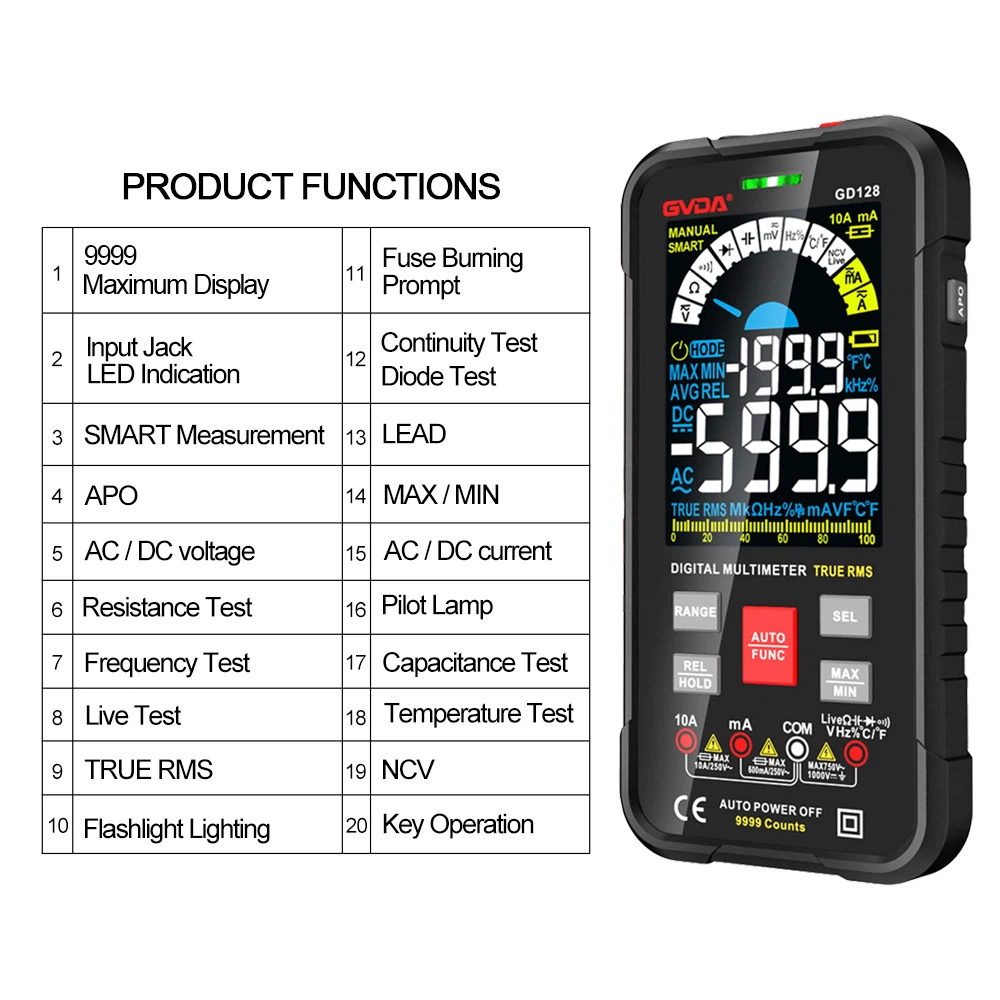

Режим включения/выключения — это режим измерения, который имеется почти во всех мультиметрах и используется для измерения непрерывности (короткого замыкания) цепи. Обычно он сочетается с зуммером и светодиодной подсветкой. Раздастся звуковой сигнал или загорится светодиод, указывая на то, что цепь является проводящей. Как показано на рисунке, символ внутри красного прямоугольника обозначает диапазон включения/выключения мультиметра.
Принцип включения/выключения передач
Когда мультиметр установлен в положение «вкл./выкл.», внутренняя цепь подключается следующим образом: черный щуп подключается к отрицательной клемме внутренней батареи, положительная клемма батареи подключается к резистору с небольшим значением сопротивления. , а другой конец резистора подключен к красному щупу. Внутренняя схема зуммера получает сигнал запуска от резистора. Если два щупа закорочены или сопротивление между ними мало, то напряжение на пусковом резисторе счетчика будет выше, что вызовет звуковой сигнал. Если сопротивление между двумя датчиками велико, то частичное напряжение внутреннего триггерного резистора, включенного последовательно, мало, и он не может вызвать звуковой сигнал.
Стандарт включения/выключения передач
Общее определение заключается в том, что сопротивление 80 Ом или менее является проводимостью, в противном случае — непроводимостью. То есть подключите красный и черный щупы мультиметра к обеим сторонам цепи. Если сопротивление этой цепи меньше 80 Ом, мультиметр издаст звуковой сигнал и посчитает цепь проводящей.
