Принцип работы клещей амперметра и токовых клещей испытательного тока
В повседневной работе большинство инженеров используют мультиметры для измерения электрических сигналов, таких как напряжение, малый ток и сопротивление. Однако при измерении больших токов обычно предпочтительнее использовать клещевые амперметры. В сознании инженеров измерительный прибор является таким же важным инструментом, как и мультиметр.

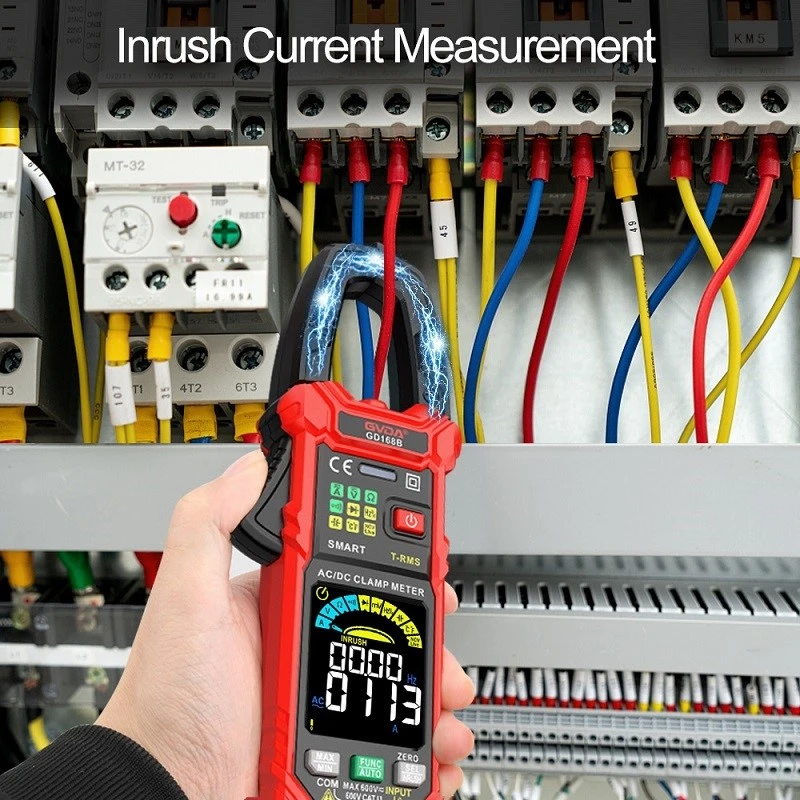

Принцип действия клещевого амперметра
Зажимы можно разделить на отдельные зажимы переменного тока и зажимы переменного/постоянного тока, и их принципы различаются.
Одиночные клещи переменного тока: в головке зажима используется трансформатор электромагнитного тока. Через катушку с определенным коэффициентом витков электричество переменного тока может генерировать электромагнитную индукцию в катушке головки зажима, получая ток, пропорциональный электричеству переменного тока. Затем посредством преобразования электрический сигнал преобразуется в цифровой сигнал.
Измерительные клещи переменного/постоянного тока: в головке зажима используются клещи активного тока Холла. Активные компоненты могут не только индуцировать электромагнитные поля переменного тока, но и преобразовывать сигналы магнитного поля в электрические сигналы, выдавая сигнал напряжения, пропорциональный измеряемому току. Используя элементы Холла для измерения и усиления, можно тестировать сигналы постоянного тока.
Испытание высокого тока: токовые клещи + мультиметр
Как известно, мультиметр может измерять только малые токи (обычно в пределах 10А, а 20А может длиться несколько секунд), и необходимо отключить проверяемую цепь и подключить мультиметр последовательно к цепи. Для удобного и эффективного измерения тока не используются клещи. Многие промышленные объекты используют комбинацию токовых клещей и мультиметров для проверки больших токов, максимально увеличивая эффективность мультиметра.
При использовании одних клещей переменного тока, клещей переменного/постоянного тока и мультиметра в работе имеются различия.
Меры предосторожности при использовании комбинации одиночных клещей переменного тока и мультиметра: Поскольку выходной сигнал одного клещей переменного тока обычно преобразуется из мА в А, необходимо установить мультиметр в положение миллиампер мА.
Меры предосторожности при сочетании клещей переменного/постоянного тока и мультиметра: Выходной сигнал клещей переменного/постоянного тока обычно преобразуется из мВ в А, поэтому необходимо установить мультиметр в положение мВ.
