Структура цифрового мультиметра
1. Заголовок
Головка мультиметра является чувствительным гальванометром. Циферблат на головке напечатан с различными символами, галочками и числовыми значениями.
Символ A-V-Ω указывает на то, что данный измеритель является мультиметром, который может измерять ток, напряжение и сопротивление.
На циферблате напечатано несколько линий масштабирования. Линия шкалы сопротивления, отмеченная «Ω» на правом конце, равна нулю на правом конце и ∞ на левом конце. Распределение значений шкалы неравномерно.
Символ «-» или «DC» означает постоянный ток, «~» или «AC» означает переменный ток, а «~» означает масштабную линию, разделяемую переменным и постоянным током.
Строки чисел под линией шкалы представляют собой значения шкалы, соответствующие различным позициям переключателя селектора. На голове также есть механическая ручка регулировки нуля для коррекции нулевого положения указателя на левом конце.

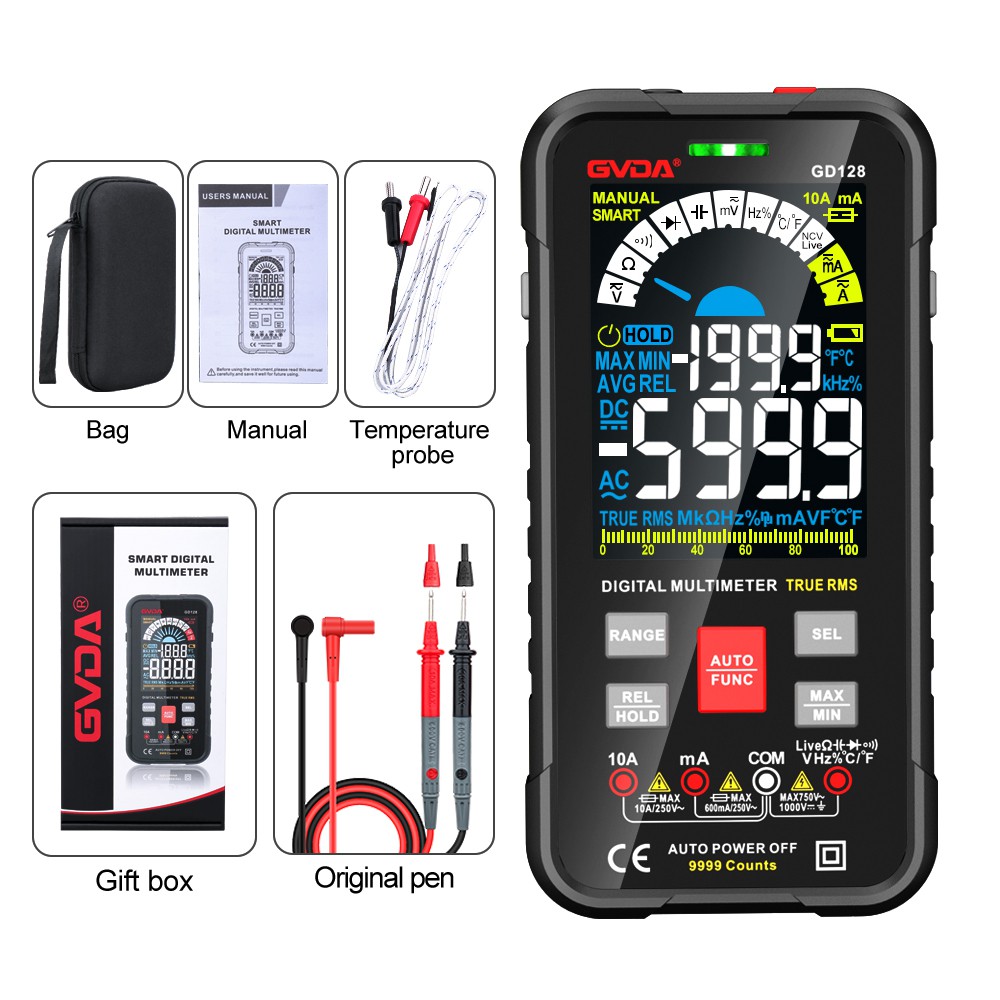

Цифровой:
Головка цифрового мультиметра обычно состоит из A/D (аналогового/цифрового) преобразования чипа + периферийные компоненты + жидкокристаллический дисплей. На точность мультиметра влияет головка. Для 3 1/2 цифр DMM, 4 1/2 цифр DMM и так далее. Наиболее часто используемыми чипами являются ICL7106 (3 с половиной цифры ручного диапазона ЖК-дисплеев классического чипа, последующие версии - 7106A, 7106B, 7206, 7240 и т. Д.), ICL7129 (4 с половиной цифры ручного диапазона ЖК-дисплеев классического чипа), ICL7107 (3 с половиной цифры светодиодного ручного диапазона) классические чипы).
2. Измерительная схема
Измерительная схема представляет собой схему, используемую для преобразования различных измерений в крошечные постоянные токи, подходящие для измерения измерителя. Он состоит из резисторов, полупроводниковых компонентов и аккумуляторов.
Он может преобразовывать различные измерители (такие как ток, напряжение, сопротивление и т. Д.) И различные диапазоны, а после серии обработки (таких как выпрямление, шунт, разделение напряжения и т. Д.) Головку для измерения.
3. Переключатель передачи
Вообще говоря, функция переключателя заключается в выборе различных измерительных линий для удовлетворения требований к измерениям различных типов и диапазонов. Переключатель передачи, как правило, представляет собой круглый циферблат с функциями и диапазонами, обозначенными вокруг него.
