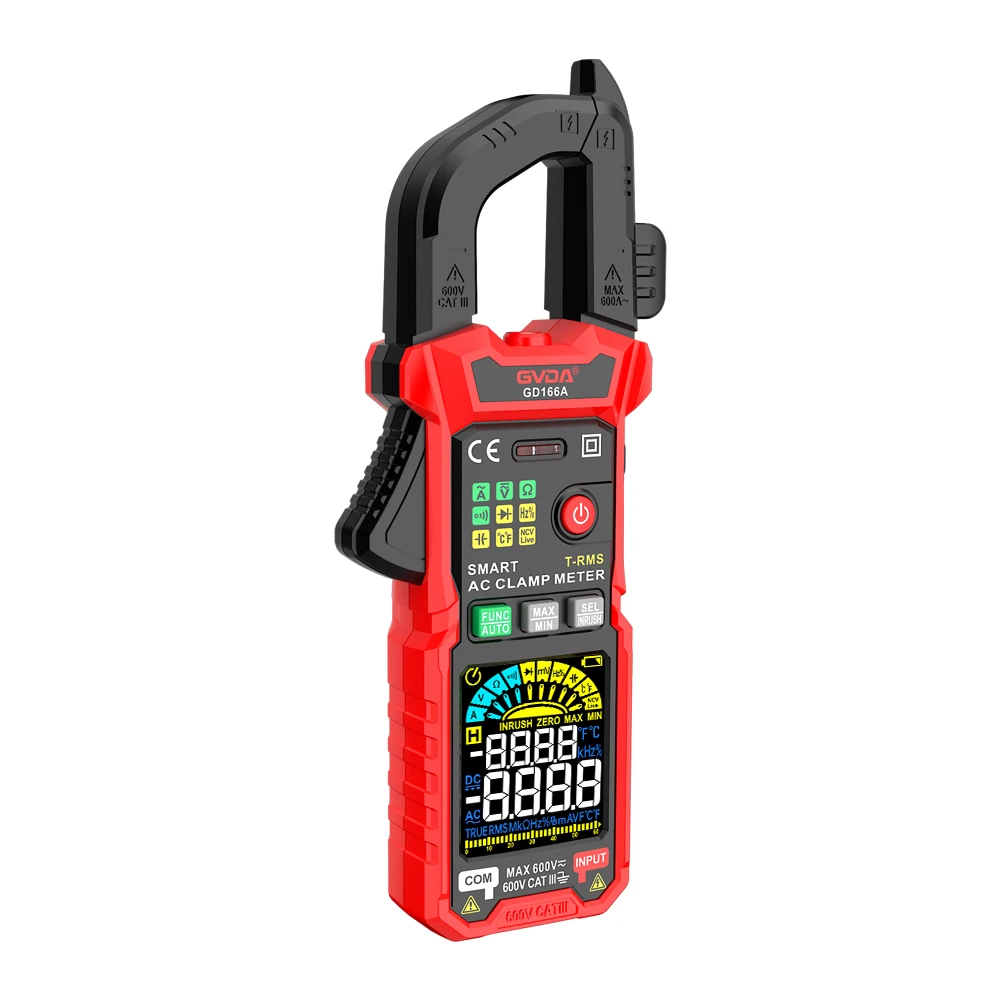

Типы и использование токоизмерительных клещей
1. Токоизмерительные клещи переменного тока
Токоизмерительные клещи переменного тока состоят из трансформатора тока и выпрямительного амперметра. Когда ключ клещей затянут, железный сердечник трансформатора тока открывается, и он используется для покрытия измеряемого провода тока, а затем ключ отпускается. Провод используется как первичная обмотка трансформатора тока, а на железном сердечнике находится вторичная обмотка трансформатора тока, а вторичная обмотка через выпрямитель подключается к магнитоэлектрическому амперметру. В соответствии с определенным соотношением коэффициента трансформации между первичной и вторичной обмотками трансформатора тока прибор выпрямительной системы может отображать текущее значение тестируемой линии. Переключая переключатель для изменения коэффициента трансформации трансформатора тока, можно получить различные диапазоны от одного ампера до десятков тысяч ампер.
2. Зажим переменного и постоянного тока двойного назначения
Токоизмерительные клещи переменного и постоянного тока по форме аналогичны клещевым амперметрам переменного тока и состоят из измерительного механизма электромагнитной системы. Когда провод измеряемого тока зажимается, в железном сердечнике создается магнитное поле, и подвижная железная деталь измерительного механизма, расположенная в зазоре железного сердечника, отклоняется магнитным полем, приводя в движение стрелку. Его принцип работы аналогичен принципу действия прибора электромагнитной системы, поэтому его можно использовать для измерения переменного тока, а также для измерения постоянного тока.
3. Амперметр с токоизмерительными клещами
Многоцелевой токоизмерительный амперметр состоит из токоизмерительного трансформатора и мультиметра. Когда соединительная линия трансформатора вытянута, клещи не работают и могут использоваться как мультиметр.
Во-вторых, использование токоизмерительного амперметра
1. Выберите подходящий диапазон передач. Вы не можете использовать редуктор с малым диапазоном для измерения больших токов. Если измеряемый ток небольшой, можно еще несколько раз намотать токоведущий провод и вставить его в губки для измерения. Показания следует разделить на количество витков. является фактическим текущим значением. После измерения установите передаточный переключатель в положение максимального диапазона (или в выключенное положение) для безопасного использования в следующий раз.
2. Не переключать дальномер во время измерения, чтобы не погнуть стрелки часов; при необходимости переключения передач следует сначала вывести из губок мерную проволоку, а затем переключать передачи.
3. Обратите внимание, что напряжение в цепи должно быть ниже номинального значения токоизмерительных клещей. Не используйте токоизмерительные клещи с низким уровнем напряжения для измерения тока в цепи высокого напряжения, в противном случае это может легко привести к несчастным случаям или вызвать опасность поражения электрическим током.
4. В грозовые дни запрещается использовать токоизмерительные клещи для измерения на открытом воздухе.
