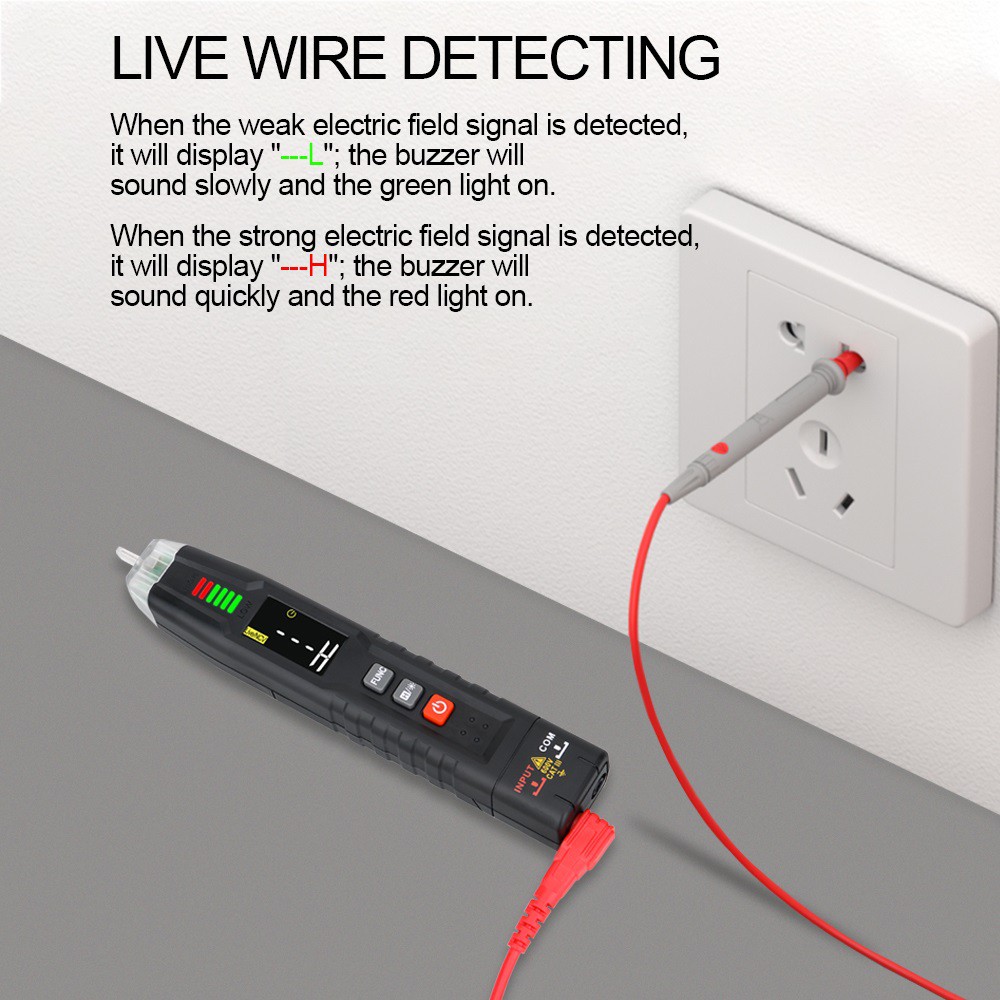

Каково назначение цифрового мультиметра с двойным сопротивлением?
Ø Старые инструменты поиска и устранения неисправностей, такие как аналоговые мультиметры и тестеры соленоидов, обычно имеют входные цепи с низким импедансом 10 кОм или меньше. Хотя эти инструменты невозможно обмануть ложным напряжением, их следует использовать только для проверки силовых цепей или других цепей, низкий импеданс которых не влияет и не изменяет характеристики схемы.
Ø Лучшее использование двух функций. Используя измерители двойного импеданса, технические специалисты могут точно устранять неисправности чувствительных электронных или управляющих цепей и цепей, которые могут содержать ложное напряжение, а также могут более надежно определять наличие напряжения в цепи. В цифровых мультиметрах серии Fluke 11X положения переключателей Vac и Vdc обычно находятся в положении высокого импеданса. Используйте эти положения переключателей для большинства задач по устранению неполадок, особенно на чувствительных электронных нагрузках.
Что такое ложное напряжение? Где они появляются?
Ø Ложные напряжения возникают в цепях под напряжением и в обесточенных проводниках, находящихся в непосредственной близости друг от друга (например, в одном и том же кабелепроводе или кабельной дорожке). Это условие может создать конденсатор, который создает емкостную связь между проводом под напряжением и соседним неиспользуемым проводом.
Ø Когда провод мультиметра помещается между разомкнутой цепью и нейтральным проводником, через вход мультиметра фактически формируется полная цепь. Емкость между подключенным горячим проводником и плавающим проводником в сочетании с входным сопротивлением мультиметра образует делитель напряжения. Затем мультиметр измеряет и отображает полученное значение напряжения. Большинство современных цифровых мультиметров имеют достаточно высокий входной импеданс, чтобы показывать это емкостное напряжение (таким образом создавая ложное впечатление, что проводник заряжен). На самом деле мультиметр измеряет напряжение, подаваемое на отключенный проводник. Но иногда эти напряжения могут достигать 8085% от «зашитого» напряжения. Если они не идентифицированы как паразитные напряжения, на устранение неисправностей схемы будут потрачены дополнительное время, усилия и деньги.
Ø Наиболее распространенными местами возникновения ложного напряжения являются перегоревшие предохранители в электрических панелях, неиспользуемые кабели или провода в существующих кабелепроводах, в ответвленных цепях 1 В или на платах, которые используют цепи управления 1 В для управления сборочными линиями или функциями конвейера. Отсоединенный заземляющий или нейтральный провод в коробке. Определенное количество ложного напряжения может передаваться с активной стороны перегоревшего предохранителя на разомкнутую сторону. При строительстве объекта или здания и выполнении электромонтажных работ электрики часто продевают в кабелепроводы дополнительные провода для дальнейшего использования. Эти провода обычно остаются неподключенными до использования, но может возникнуть емкостная связь. Для цепей управления расположение цепи часто находится рядом с неиспользуемыми линиями управления, что создает ложное напряжение.
