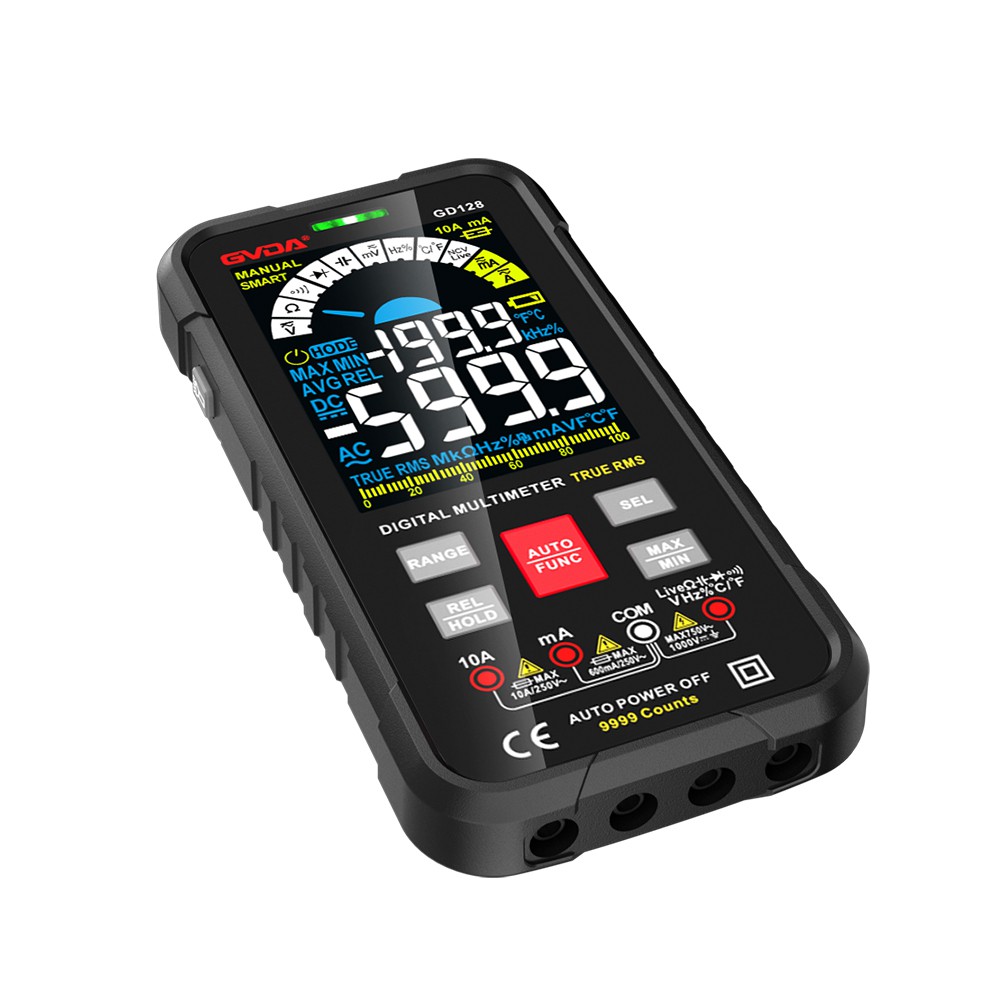

Какие цифры показывает мультиметр
1. Измерение напряжения
1. Измерение напряжения постоянного тока, такого как батарея, источник питания Walkman и т. д. Сначала вставьте черный щуп в отверстие «com», а красный щуп — в «V Ω». Установите ручку на диапазон, превышающий расчетное значение (примечание: значения на циферблате являются максимальным диапазоном, «V-» указывает диапазон напряжения постоянного тока, «V-» указывает диапазон напряжения переменного тока, а «A» — это максимальное значение). текущий диапазон), а затем поверните щуп. Подсоедините щуп к источнику питания или к обоим концам батареи; держите контакт стабильным. Значение можно прочитать непосредственно с экрана дисплея, если оно отображается как «1.», это означает, что диапазон измерения слишком мал, поэтому перед измерением необходимо увеличить диапазон измерения. Если слева от значения появляется «-», это означает, что полярность измерительного провода противоположна полярности фактического источника питания. В это время красный измерительный провод подключается к отрицательному полюсу.
2. Измерение переменного напряжения. Гнездо щупа такое же, как и при измерении напряжения постоянного тока, но ручка должна быть повернута в требуемом диапазоне на шестерне переменного тока «V~». Нет никакой разницы между положительным и отрицательным напряжением переменного тока, и метод измерения такой же, как и раньше. Независимо от измерения переменного или постоянного напряжения, обратите внимание на личную безопасность и не прикасайтесь руками к металлической части измерительного провода.
2. Текущее измерение
1. Измерение постоянного тока. Сначала вставьте черный щуп в отверстие «COM». При измерении тока более 200 мА вставьте красный щуп в гнездо «10А» и поверните ручку в положение «10А постоянного тока»; при измерении силы тока менее 200 мА вставьте красный щуп в гнездо «200 мА» и поверните ручку в нужное положение в пределах 200 мА постоянного тока. После настройки пришло время измерить. Включите мультиметр в цепь, держите его стабильно, и вы сможете прочитать показания. Если он отображается как «1.», то увеличьте диапазон; если слева от значения появляется «-», это означает, что ток течет из черного щупа в мультиметр.
Измерение переменного тока. Метод измерения такой же, как и в 1, но шестерня должна быть установлена на шестерню переменного тока. После завершения текущего измерения красную ручку следует снова вставить в отверстие «VΩ». Если вы забудете этот шаг и измерите напряжение напрямую, ха-ха! Ваши часы или блок питания "поднимутся в небо облачком дыма" - в металлолом!
3. Измерение сопротивления
Вставьте измерительные провода в отверстия «COM» и «VΩ», поверните ручку до нужного диапазона в «Ω» и подключите измерительные провода к металлическим частям на обоих концах сопротивления. Во время измерения можно касаться сопротивления руками, но руками при этом не пользоваться. Контактируйте оба конца сопротивления, что повлияет на точность измерения - тело человека является проводником с большим сопротивлением, но конечными размерами. При считывании держите измерительный провод и резистор в хорошем контакте; обратите внимание на единицу измерения: единицей измерения является «Ом» в диапазоне «200», «кОм» в диапазоне от «2K» до «200K», а единицей выше «2M» является «MΩ».
В-четвертых, измерение диода
Цифровой мультиметр может измерять светодиоды, выпрямительные диоды... При измерении положение измерительных проводов такое же, как и при измерении напряжения, поверните ручку в положение -||-- (отметка не рисоваться); используйте красный щуп для подключения положительного полюса диода, а черный щуп - к отрицательному, будет отображаться прямое падение напряжения на диоде. Падение напряжения на диоде Шоттки составляет около 0,2В, на обычных кремниевых выпрямителях (серии 1N4000, 1N5400 и др.) - около 0,7В, на светодиодах - около 1.8-2.3В. Замените щупы, если на дисплее отображается «1.», это нормально, так как обратное сопротивление диода очень велико, иначе трубка пробита.
Для стрелочного мультиметра красный щуп подключается к отрицательному полюсу батареи, а черный щуп подключается к положительному полюсу батареи. Следовательно, при использовании стрелочного измерителя для измерения диода, если сопротивление мало, конец черного щупа является положительным полюсом; Один конец тестового провода отрицательный.
Для цифрового мультиметра, если сопротивление мало, красный щуп положительный; если сопротивление большое, черный щуп положительный.
Пять, измерение триода
Вставка измерительных проводов такая же, как описано выше; принцип тот же, что и у диода. Сначала предположим, что штифт А является основанием, соедините штифт черной ручкой и коснитесь двух других штырей красной ручкой; если два показания составляют около 0.7V, затем соедините контакт с красной ручкой, черной ручкой. Коснитесь двух других контактов, если на обоих отображается 1, то контакт A является базовым, в противном случае его необходимо переустановить. -измерено, и эта трубка является трубкой PNP. Итак, как судить о коллекторе и эмиттере? Цифровой измеритель не может быть оценен по качанию указателя, как стрелочный измеритель, так что же мне делать? Мы можем использовать шестерню «hFE», чтобы судить: сначала переключите шестерню на шестерню «hFE», и вы увидите, что рядом с шестерней есть ряд маленьких домкратов, которые разделены на измерения трубки PNP и NPN. Тип трубки был оценен ранее, вставьте основание в отверстие «b» соответствующего типа трубки и вставьте две другие ножки в отверстия «c» и «e» соответственно. В это время можно прочитать значение, то есть значение; затем закрепите основание, а остальные поменяйте местами два штифта; сравните два показания, положение штифта с большим значением соответствует поверхности «с» и «е».
Совет: Вышеупомянутый метод может непосредственно измерять только маленькие трубы, такие как серия 9000. Если вы хотите измерить большие трубы, вы можете использовать метод проводки, то есть использовать маленькие провода, чтобы вывести три контакта. Это гораздо удобнее.
6. Измерение полевой МОП-трубки
В N-канале есть отечественные 3D01, 4D01 и ниссановский 3SK. Определение полюса G (затвора): используйте диодный файл мультиметра. Если падение положительного и отрицательного напряжения между одним контактом и двумя другими контактами превышает 2 В, на нем будет отображаться «1», и этот контакт представляет собой сетку G. Затем поменяйте измерительные провода для измерения двух других ножек. В случае небольшого падения напряжения черный щуп подключается к полюсу D (сток), а красный щуп подключается к полюсу S (исток).
