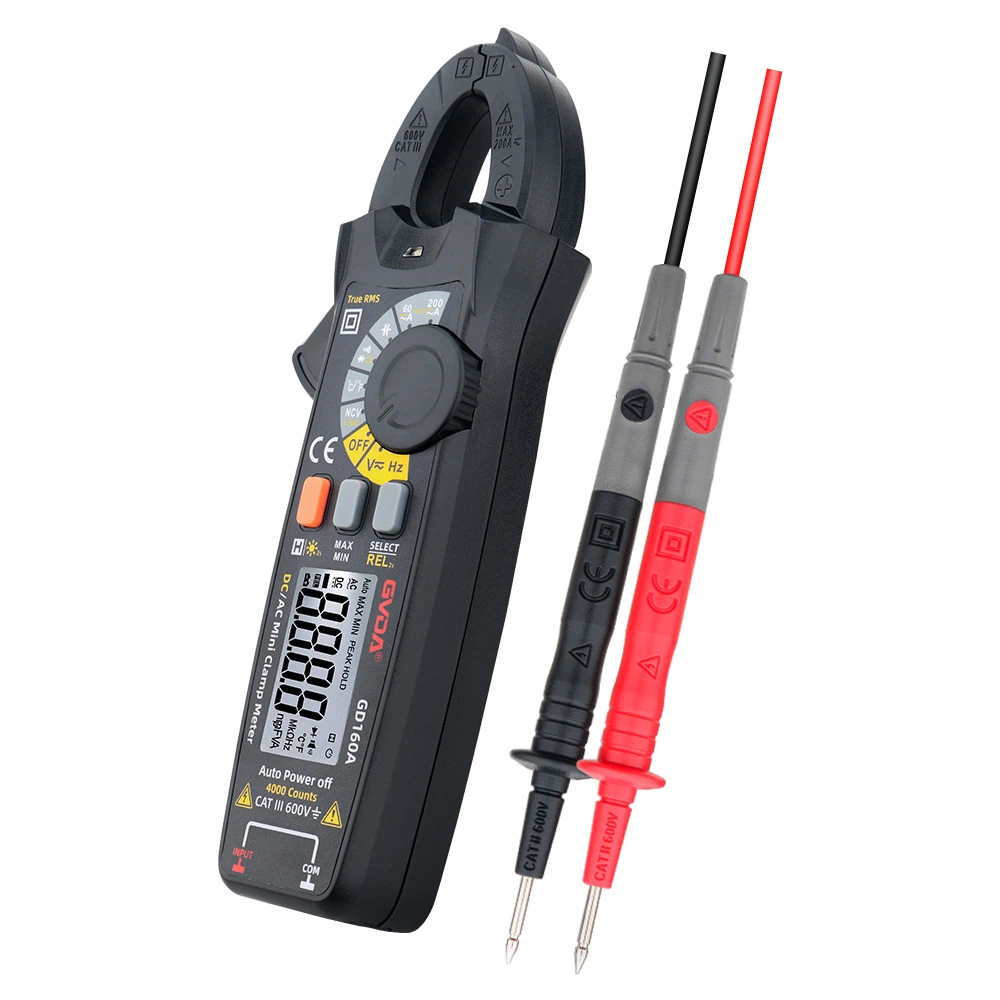

Проанализируйте принцип работы клещевого амперметра по его внутренней структуре.
Измеритель формы в основном состоит из электромагнитного амперметра и трансформатора тока проходного типа. Вторичная обмотка трансформатора тока проходного типа намотана вокруг железного сердечника и подключена к амперметру переменного тока, а ее первичная обмотка представляет собой измеряемый провод, проходящий через центр трансформатора. При измерении тока нажмите гаечный ключ, откройте зажим и поместите измеряемый токоведущий провод в середину проходного трансформатора тока. При прохождении переменного тока по измеряемому проводу магнитный поток переменного тока индуцирует ток во вторичной обмотке трансформатора. Этот ток проходит через катушку электромагнитного амперметра, вызывая отклонение стрелки и индикацию измеренного значения тока на циферблатной шкале. Амперметр с клещами должен быть включен последовательно с проверяемой цепью.
В практической эксплуатации отключать линию явно неудобно. Амперметр клещевого типа — это портативный прибор, который может напрямую измерять переменный ток цепи, не отключая ее. Он очень удобен в использовании при обслуживании электрооборудования и имеет широкий спектр применения.
Ручка зажима на самом деле является переключателем выбора диапазона, а функция ключа состоит в том, чтобы открывать и закрывать подвижную часть сердечника трансформатора проходного типа, чтобы зажать измеряемый провод.
Распространенные неисправности клещевого измерителя тока
(1) При измерении тока или напряжения индикация одной или нескольких передач отсутствует, в то время как другие передачи показывают нормально. Причина в том, что винт крепления переключателя клещей счетчика ослаб, либо провод на его распределительном выключателе перекручен и оборван. Этот тип неисправности встречается чаще всего, а обрыв провода можно подключить после открытия крышки.
(2) Показания тока слишком малы, тогда как показания напряжения в норме. Причиной этого в основном является плохой контакт между губками и чрезмерная утечка магнитного поля. Губки следует поправить, чтобы обеспечить хороший контакт. Иногда эта неисправность вызвана коротким замыканием между обмотками, что может доставить неприятности. Как правило, необходимо перемотать по исходным данным и пройти обработку старением.
(3) Показания уровней тока и напряжения низкие, что часто случается на встроенных магнитных клещах. Причина в том, что магнит размагничивается, и для решения проблемы его обычно следует намагничивать. Его также можно отрегулировать, уменьшив значение сопротивления последовательно с ветвью счетчика.
(4) Одно из показаний неточное, необходимо отрегулировать соответствующий резистор.
(5) Индикация уровня напряжения в норме, но индикация текущего уровня отсутствует. С помощью мультиметра проверьте первичный переключатель и вторичную обмотку на наличие аномальных явлений.
(6) Никаких указаний нет. Выпрямительный диод, измерительную головку, переключатель и проводку, подключенную или связанную с клещами, следует проверить на наличие обрывов.
