Основные понятия и структурный состав цифрового мультиметра
В области электронного тестирования мультиметры известны как «всесильные воины». Его мощные функциональные возможности и широкий спектр применения делают его незаменимым измерительным инструментом для инженеров-электронщиков, обслуживающего персонала и техников. В этой статье представлено подробное введение в основные концепции, структурные компоненты и применение мультиметра, что позволит вам оценить его уникальное очарование.
Основное понятие мультиметра

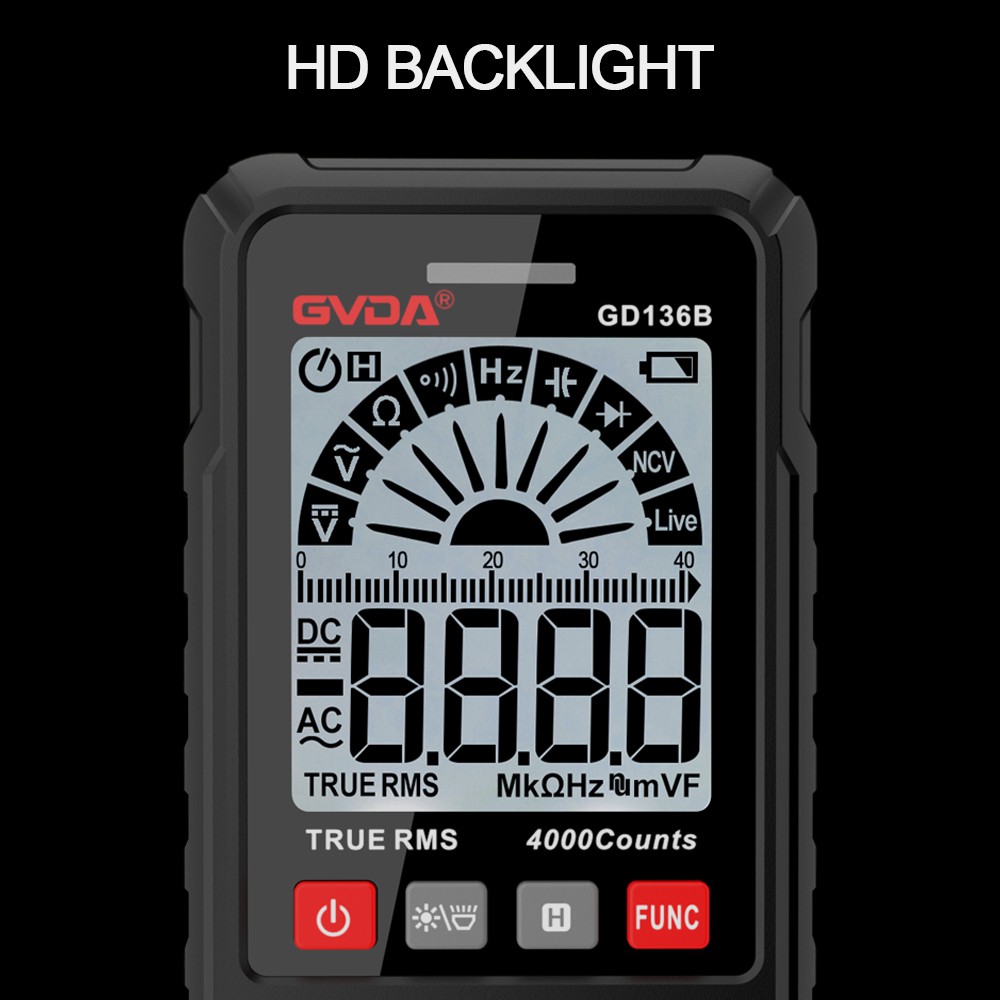

Мультиметр, также известный как мультиметр, мультиметр, мультиметр, мультиметр и т. д., представляет собой портативный электронный измерительный прибор, используемый для измерения физических величин, таких как напряжение, ток и сопротивление в цепях. Он обладает такими преимуществами, как высокая точность, портативность, простота использования и безопасность, и широко используется в таких областях, как обслуживание электронных устройств, проектирование схем и экспериментирование. Мультиметр обычно состоит из экрана цифрового дисплея, ручки выбора, измерительных проводов и измерительных портов, способных измерять напряжение постоянного тока (DCV), напряжение переменного тока (ACV), постоянный ток (DCA), переменный ток (ACA), сопротивление (Ом) и другие дополнительные функции, такие как емкость, частота, температура и т. д.
Структурный состав мультиметра
Мультиметр в основном состоит из трех частей: измерительной головки, измерительной цепи и преобразователя.
Разъём: Разъём — это индикаторная часть мультиметра, обычно в качестве разъёма используется магнитоэлектрический микроамперметр. На циферблате измерительной головки напечатаны различные символы, линии шкалы и числовые значения для обозначения измеренных значений. Головка счетчика содержит чувствительный амперметр, который может преобразовывать измеренный сигнал тока в читаемый сигнал напряжения, который может отображаться на циферблате.
Схема измерения: Схема измерения представляет собой основную часть мультиметра, используемую для преобразования измеряемого тока в небольшой постоянный ток, подходящий для измерения с помощью измерительной головки. По сути, он состоит из многодиапазонного амперметра постоянного тока, многодиапазонного вольтметра постоянного тока, многодиапазонного вольтметра переменного тока, многодиапазонного омметра и так далее. Эти счетчики обеспечивают переключение между различными диапазонами и диапазонами измерения за счет различных схемных решений и переключателей выбора.
Переключатель передачи: Переключатель передачи является ключевым компонентом мультиметра, используемым для выбора различных диапазонов и диапазонов измерения в измерительной схеме. Вращая переключатель преобразования, пользователи могут выбирать измеряемые физические величины (например, напряжение, ток, сопротивление и т. д.) и соответствующий диапазон. Конструкция преобразовательного переключателя делает мультиметр многофункциональным и многодиапазонным, что позволяет удовлетворить различные потребности в измерениях.
