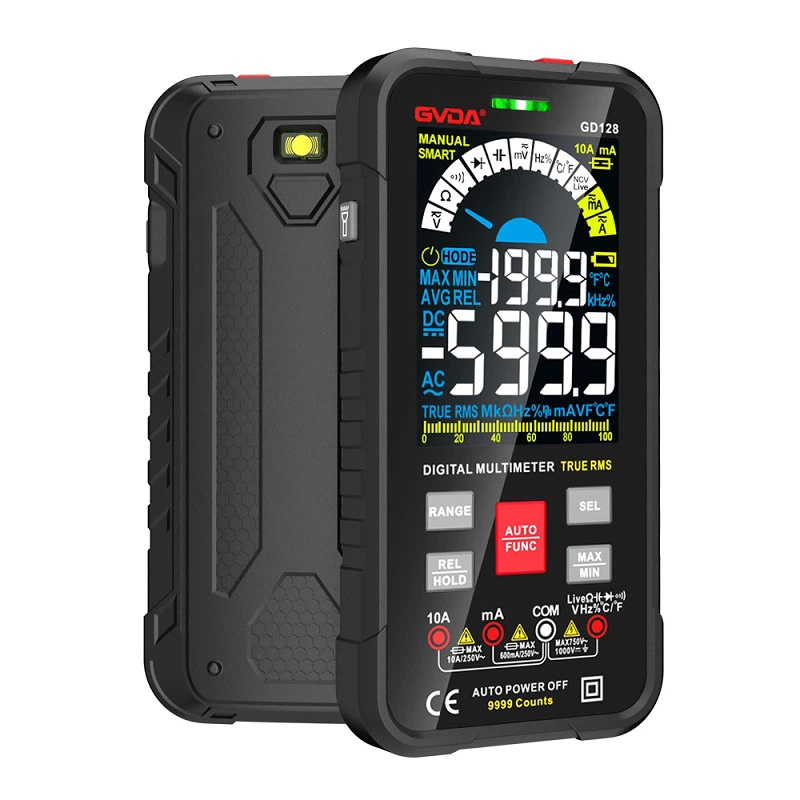

Объясните, как мультиметром измерить напряжение?
Процесс измерения цифрового мультиметра преобразуется в сигнал постоянного напряжения с помощью схемы преобразования. Затем аналого-цифровой преобразователь (АЦП) преобразует напряжение в цифровую величину, которая подсчитывается электронным счетчиком. Наконец, результаты измерений отображаются непосредственно в цифровом виде на экране дисплея.
Функция измерения напряжения, тока и сопротивления с помощью мультиметра достигается за счет схемы преобразования, а измерение тока и сопротивления основано на измерении напряжения. Это означает, что цифровой мультиметр является расширением цифрового вольтметра постоянного тока.
Аналого-цифровой преобразователь цифрового вольтметра постоянного тока преобразует аналоговое напряжение, которое постоянно меняется с течением времени, в цифровую величину. Затем цифровая величина подсчитывается электронным счетчиком для получения результата измерения, который затем отображается схемой декодирующего дисплея. Координационная работа схемы логического управления последовательно управляет всем процессом измерения под действием часов.
Как использовать мультиметр для измерения напряжения
1. Мультиметр — наш часто используемый инструмент тестирования.
В основном используется для проверки таких параметров, как напряжение, сопротивление и ток, он играет важную роль в тестировании, обслуживании и производстве электронных продуктов. Основными компонентами мультиметра являются амперметр, шкала, переключатель выбора диапазона и щуп. Существует множество моделей мультиметров, но метод использования в основном один и тот же. Ниже мы познакомим вас с методом измерения напряжения питания мультиметром и принципом измерения напряжения с помощью мультиметра.
2. Метод измерения напряжения с помощью мультиметра
Метод измерения напряжения с помощью мультиметра сначала требует выравнивания переключателя диапазонов в пределах пяти диапазонов, отмеченных буквой V (для проверки переменного напряжения совместите его с диапазоном переменного напряжения, а для проверки постоянного напряжения — с диапазоном постоянного напряжения). При измерении напряжения щуп измерителя следует подключать параллельно проверяемой цепи. Выберите подходящее положение диапазона на основе приблизительного значения проверяемой цепи. Максимальное значение каждого элемента сухой батареи составляет 1,5 В, поэтому его можно поместить в диапазон 5 В. В этот момент 500 от полной шкалы на панели следует принять за показание 5. То есть уменьшить в 100 раз. Если стрелка часов указывает на шкалу 300, она показывает 3 В. Обратите внимание, что значение, указанное кончиком переключателя диапазонов, соответствует значению полной шкалы стрелки на головке счетчика. При считывании показаний счетчика просто преобразуйте его соответствующим образом, чтобы получить реальное значение. За исключением диапазона сопротивления, все переключатели диапазонов должны считывать результаты измерений с использованием этого метода. При реальных измерениях, когда невозможно определить приблизительное значение измеряемого напряжения, переключатель можно сначала повернуть в максимальный диапазон, а затем шаг за шагом уменьшить диапазон до соответствующего положения. При измерении напряжения постоянного тока следует обращать внимание на положительную и отрицательную полярность. Если зонд подключен в неправильном направлении, он ударит в ответ. Если вы не знаете положительную и отрицательную полярность этой цепи, вы можете установить диапазон мультиметра на максимальный диапазон и быстро опробовать его на проверяемой цепи. Наблюдая за тем, как отклоняется стилус, можно определить положительную и отрицательную полярность.
3. Измерьте мощность переменного тока 220 В.
Поверните переключатель диапазонов в положение 500 В переменного тока. В этот момент полная шкала составляет 500 В, а показания считываются по шкале 1:1. Вставьте два щупа в розетку питания, и измеренное значение напряжения будет соответствовать шкале, указанной щупом. При измерении переменного напряжения щуп не имеет положительного или отрицательного разграничения.
