Как мультиметр измеряет переменное напряжение
Как мультиметр измеряет переменное напряжение? Схема выпрямителя мультиметра может использовать однополупериодное выпрямление и двухполупериодное выпрямление. Средний ток после выпрямления можно применять для измерения постоянного напряжения, для измерения переменного напряжения.

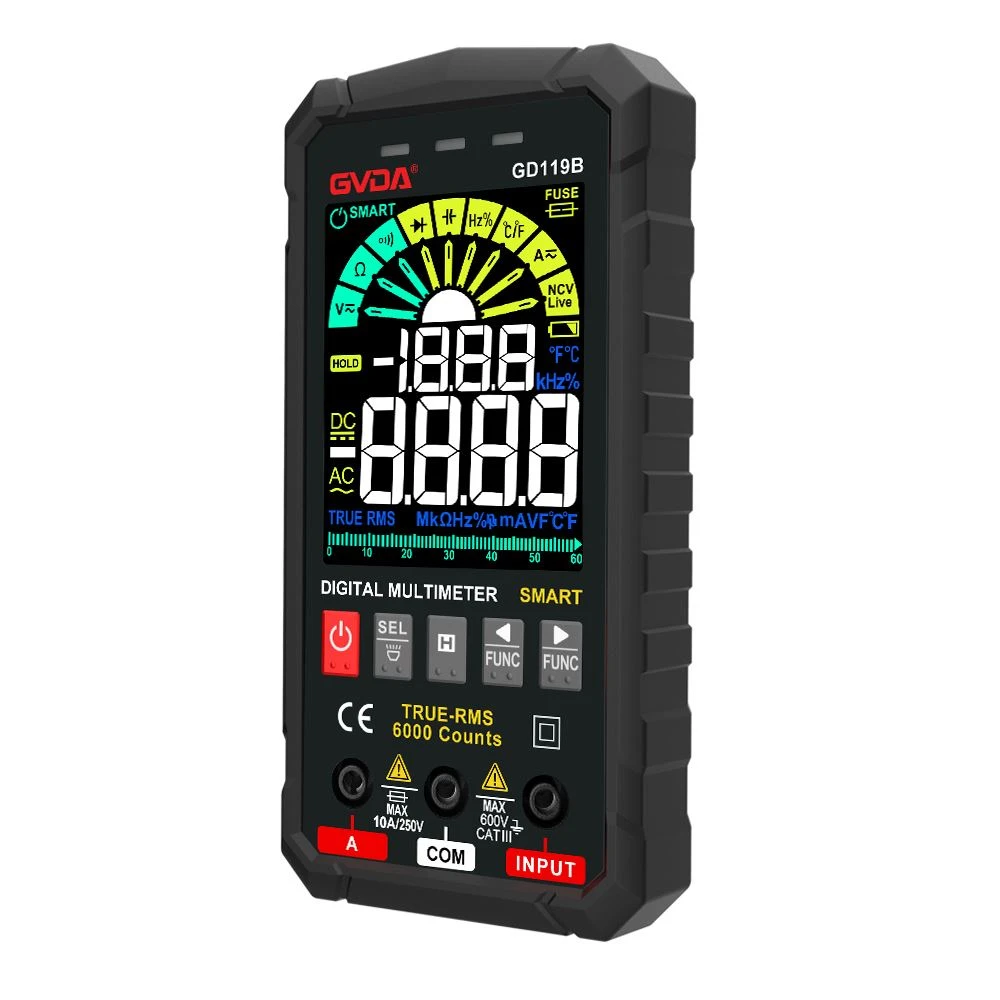

Мультиметр для измерения переменного напряжения
Поскольку измерительным устройством мультиметра является головка микроамперметра постоянного тока, при измерении переменного напряжения необходимо ввести выпрямительный элемент, формирующий вольтметр переменного тока выпрямительной системы.
Блок переменного напряжения мультиметра представляет собой многодиапазонный вольтметр переменного тока. Схема выпрямителя мультиметра может использовать однополупериодное выпрямление и двухполупериодное выпрямление.
Средний ток после выпрямления можно применять для измерения постоянного напряжения, для измерения переменного напряжения.
Поскольку люди привыкли измерять переменное напряжение в действующем значении, система на циферблате мультиметра также выражается в действующем значении. Отношение действующего тока I синусоидального переменного тока к среднему току I называется коэффициентом формы и выражается в Кф. Для двухполупериодного выпрямления Kf=1.11, для однополупериодного выпрямления Kf=2.22.
Фактически, схема измерения напряжения переменного тока мультиметра в основном использует метод измерения тока полуволны. Как показано на рисунке 2-5. Как видно из рисунка, когда измеряемое переменное напряжение находится в положительном полупериоде, однополупериодный выпрямительный ток протекает через положительный вывод, умножительные резисторы R3, R2, R1, Z1 и через головку амперметра поступает в отрицательный терминал. Когда измеренное переменное напряжение находится в отрицательном полупериоде, z1 выключен, ток через счетчик не течет, а выпрямленный ток течет от положительной клеммы через z2, R1, R2 и R3. Выпрямитель в мультиметре обычно использует полупроводниковый выпрямитель. Обычно существует два метода измерения напряжения переменного тока. Один из них — разделить набор сопротивлений множителя при измерении напряжения переменного и постоянного тока и нарисовать линию шкалы на циферблате.
