Как использовать мультиметр для измерения датчиков 4–20 мА

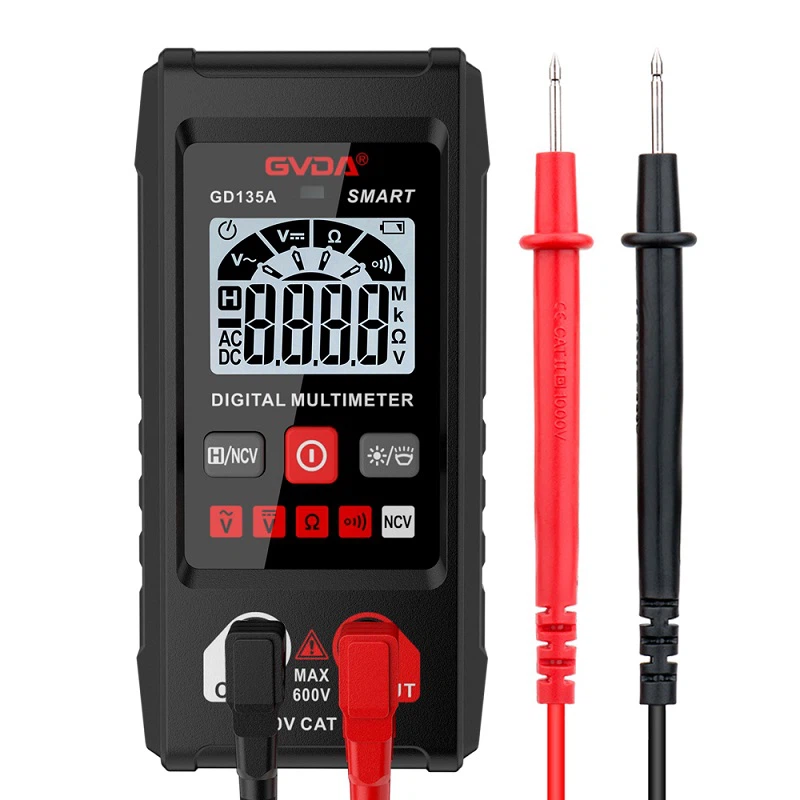

1. Проверьте его с помощью текущей передачи мультиметра, шаги следующие:
Красная ручка мультиметра подключена к отверстию мА, а черная ручка подключена к COM.
Установите мультиметр на постоянный ток мА.
Красное перо мультиметра подключается к положительной клемме выхода датчика 4-20мА, а черное перо — к отрицательной клемме выхода датчика 4-20мА.
Считайте число с области дисплея мультиметра, и прочитанное число будет текущим значением.
2. Измеряется с помощью универсального файла напряжения мультиметра. Для мультиметра без функции проверки тока значение тока можно измерить по напряжению, шаги следующие:
На выходе датчика 4-20мА доступ к сопротивлению выборки около 100 Ом.
Красное перо мультиметра подключается к отверстию мА, а черное — к COM.
Установите мультиметр на напряжение постоянного тока.
Красное перо мультиметра подключено к положительному полюсу выхода датчика 4-20мА, а черное перо — к отрицательному полюсу выхода датчика 4-20мА.
выход датчика 4-20мА и черную ручку к отрицательной клемме выхода датчика 4-20мА.
Считайте сигнал с области дисплея мультиметра, который представляет собой значение напряжения, и разделите считанный сигнал на значение сопротивления (например, 100 Ом), чтобы получить значение тока.
Используйте функцию постоянного тока мультиметра, передачу 20 мА (если нет, выберите передачу 100 мА) и напрямую проверьте выходной сигнал датчика. Если это настольный цифровой мультиметр, можно также использовать любую функцию датчика, чтобы прибор мог напрямую проверять физические величины, считываемые датчиком. Способ подключения: красная ручка к зеленой линии, черная ручка к желтой линии.
