Как использовать мультиметр для измерения короткого, обрыва и короткого замыкания линии
Используйте Ом. Чем больше ток, текущий через линию. Используйте уровень 1 кОм или 10 кОм для измерения обоих концов линии. Если сопротивление бесконечно, это означает обрыв цепи.
Расширенная информация:
Основной принцип мультиметра заключается в использовании чувствительного магнитоэлектрического амперметра постоянного тока (микроампера) в качестве измерительной головки.
Когда через счетчик проходит небольшой ток, появляется индикация тока. Однако головка счетчика не может пропускать большой ток, поэтому некоторые резисторы необходимо подключить параллельно или последовательно с головкой счетчика, чтобы шунтировать или уменьшить напряжение, чтобы измерить ток, напряжение и сопротивление в цепи.
Процесс измерения цифрового мультиметра состоит из схемы преобразования, которая преобразует измеренный сигнал напряжения в сигнал напряжения постоянного тока, а затем аналого-цифрового преобразователя (А/Ц) для преобразования аналоговой величины напряжения в цифровую величину, и затем пересчитывает его через электронный счетчик и, наконец, использует результат измерения в цифровом виде. отображается прямо на дисплее.
Функция измерения напряжения, тока и сопротивления мультиметра реализована через часть схемы преобразования, а измерение тока и сопротивления основано на измерении напряжения, а это означает, что цифровой мультиметр расширен на основе цифрового постоянного тока. вольтметр.
Аналого-цифровой преобразователь цифрового вольтметра постоянного тока преобразует аналоговое напряжение, которое непрерывно меняется со временем, в цифровую величину, а затем электронный счетчик считает цифровую величину для получения результата измерения, а затем схема дисплея декодирования отображает результат измерения. Схема логического управления контролирует слаженную работу схемы и последовательно завершает весь процесс измерения под действием часов.
в принципе:
1. Точность считывания указателя низкая, но процесс поворота указателя относительно интуитивен, а скорость его поворота иногда может более объективно отражать измеренный размер (например, измерение небольшого отклонения телевизионной шины данных (SDL) при передаче данных). Джиттер); Показания цифрового счетчика интуитивно понятны, но процесс цифровых изменений выглядит запутанным и за ним нелегко наблюдать.

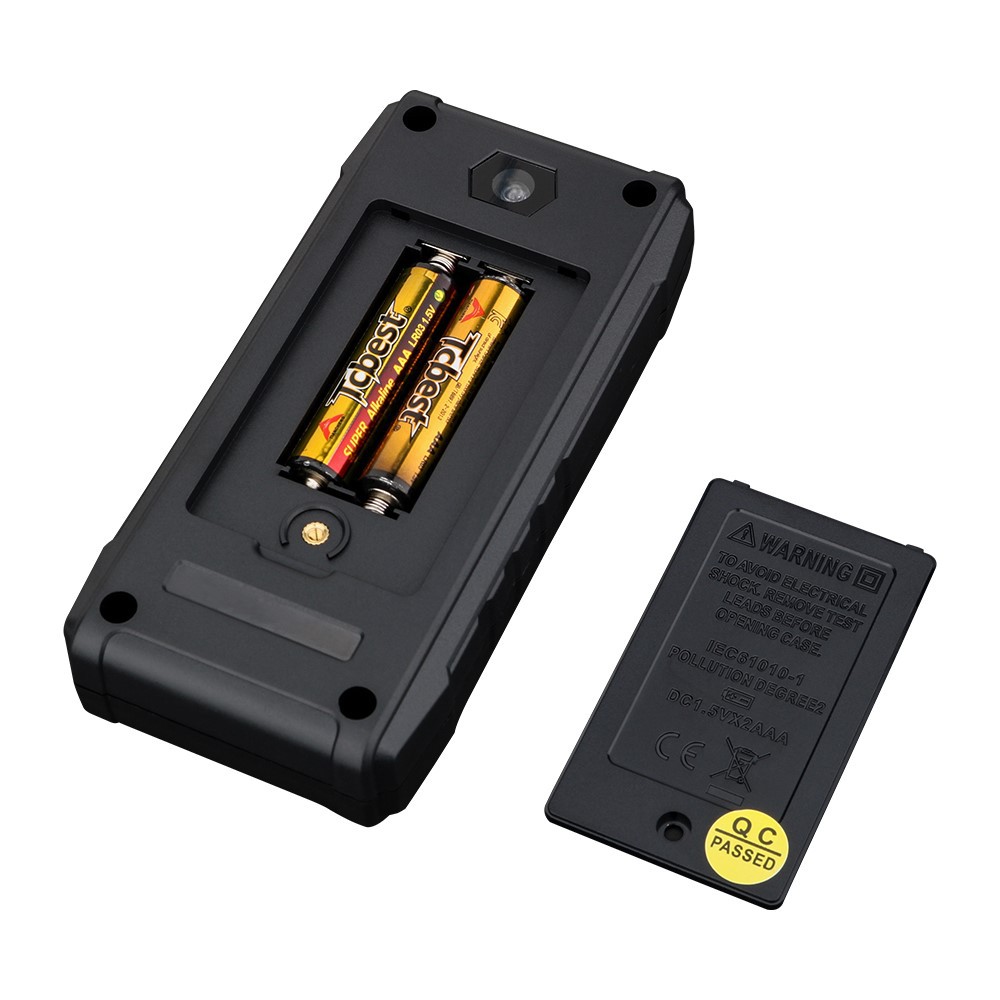

2. Обычно в аналоговых часах используются две батареи: одна с низким напряжением 1,5 В, а другая с высоким напряжением 9 В или 15 В. Черный измерительный провод является положительной клеммой по отношению к красному измерительному проводу. Цифровые счетчики обычно используют батарею напряжением 6 В или 9 В. В режиме сопротивления выходной ток тестового пера стрелочного измерителя намного больше, чем у цифрового измерителя. Использование механизма R×1 Ом может заставить динамик издавать громкий щелчок, а использование механизма R×10 кОм может даже зажечь светодиод (LED).
3. В диапазоне напряжений внутреннее сопротивление стрелочного измерителя меньше, чем у цифрового измерителя, а точность измерения относительно низкая. В некоторых ситуациях, связанных с высоким напряжением и микротоками, даже невозможно провести точные измерения, поскольку внутреннее сопротивление будет влиять на проверяемую цепь (например, при измерении напряжения ступени ускорения телевизионного кинескопа измеренное значение будет намного больше). ниже реальной стоимости). Внутреннее сопротивление диапазона напряжений цифрового измерителя очень велико, по крайней мере, на уровне мегаома, и мало влияет на проверяемую цепь. Однако чрезвычайно высокий выходной импеданс делает его чувствительным к влиянию наведенного напряжения, и в некоторых ситуациях с сильными электромагнитными помехами измеренные данные могут быть ложными.
4. Короче говоря, стрелочные измерители подходят для измерения аналоговых цепей с относительно большими токами и высокими напряжениями, таких как телевизоры и аудиоусилители. Цифровые счетчики подходят для измерения цифровых цепей с низким напряжением и малым током, таких как машины БП, мобильные телефоны и т. д. Это не является абсолютным. Таблицы указателей и цифровые таблицы можно выбирать в зависимости от ситуации.
