Нормально ли появление напряжения переменного тока на режущей головке паяльной станции?
Отличие паяльной станции от обычного электрического паяльника
Обычные электрические паяльники обычно делятся на типы внутреннего нагрева и типа внешнего нагрева. Основное различие между этими двумя типами паяльников заключается в расположении нагревательного стержня и жала. Нагревательный стержень электрического паяльника с внутренним нагревом находится в середине металлической гильзы, а жало паяльника устанавливается на нагревательный стержень; в то время как тип внешнего нагрева заключается в намотке нагревательного провода снаружи металлического рукава, а наконечник паяльника представляет собой сплошной металлический стержень.
В дополнение к разнице в структуре, электрический паяльник с внутренним нагревом и электрический паяльник с внешним нагревом также имеют некоторые различия в параметрах использования. Электрический паяльник с внутренним нагревом имеет относительно короткое время прогрева и может нагреваться относительно быстро при включении питания, в то время как тип внешнего нагрева имеет относительно низкую скорость нагрева. Внутренний тип нагрева, как правило, представляет собой электрический паяльник с относительно небольшой мощностью, а большой мощности, как правило, является тип внешнего нагрева. Еще одно отличие состоит в том, что, поскольку жало паяльника с внутренним нагревом установлено на нагревательном стержне, его легче окислить. Срок службы короткий; в то время как жало паяльника с внешним нагревом имеет относительно длительный срок службы благодаря своей прочной структуре.
Будь то электрический паяльник с внутренним нагревом или электрический паяльник с внешним нагревом, их объединяет то, что они напрямую используют 220 В переменного тока. Проблема, связанная с этим, заключается в том, что часть тока утечки будет генерироваться в месте расположения жала паяльника, что может привести к повреждению компонентов или цепей, чувствительных к статическому электричеству; Меньшие паяльники имеют низкую температуру нагрева и медленное восстановление температуры, что подходит для сварки небольших паяных соединений. Нелегко расплавить олово при пайке больших паяных соединений. Если для пайки небольших паяных соединений используется мощный паяльник, температура будет слишком высокой. Поэтому паяльнику сложно решить проблему адаптации питания. Хотя есть некоторые электрические паяльники, которые могут регулировать температуру, точность контроля температуры не слишком высока.

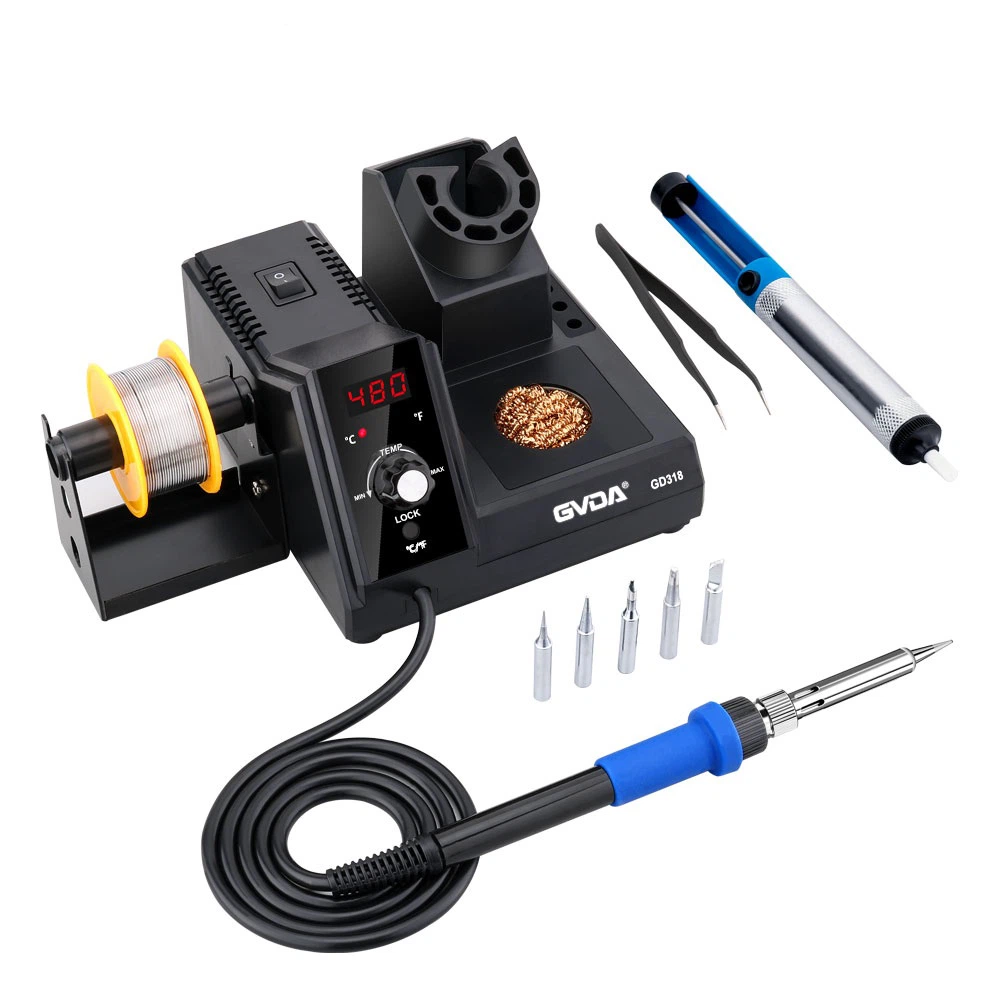

Паяльная станция также является разновидностью электрического паяльника. Самое большое отличие его от обычного электропаяльника по внешнему виду в том, что помимо сварочной ручки есть дополнительная штука вроде блока питания. На самом деле это трансформатор, и он добавляет схему контроля температуры. В большинстве сварочных ручек паяльных станций используется внутренний нагревательный стержень. Отличие его от нагревательного стержня обычного электрического паяльника состоит в том, что помимо нагревательной проволоки сопротивления внутри него добавлен элемент измерения температуры (обычно термоэлектрический нагревательный элемент). Даже), так что температура нагревательного элемента может быть определена в режиме реального времени и передана обратно в схему контроля температуры для контроля температуры. Некоторые паяльные станции также используют цифровой дисплей для отображения и регулировки температуры, что более интуитивно понятно в использовании.
Источник питания сердечника паяльника паяльной станции напрямую не использует 220 В, но после понижения напряжения трансформатора напряжение питания составляет около 20 В -30 В. Таким образом, добавляются понижение и изоляция трансформатора, что позволяет эффективно избежать влияния утечки на компоненты и цепи.
Относительно простая схема контроля температуры паяльной станции обычно реализуется с помощью операционного усилителя для управления тиристором. Структура этой схемы относительно проста, а стоимость относительно низка, но нет отображения температуры в реальном времени; есть также те, которые используют одночиповое микрокомпьютерное управление для отображения температуры в реальном времени с помощью цифровых трубок.
Нормально ли появление напряжения переменного тока на режущей головке паяльной станции?
Из-за изоляции трансформатора в паяльной станции в нормальных условиях утечка будет небольшой. Однако, поскольку приводной нагревательный сердечник представляет собой напряжение переменного тока, оно может отображаться при измерении с помощью индукционной ручки. Источник питания паяльной станции обычно питается от трехфазной вилки, а клемма заземления также натягивается вокруг нагревательного стержня. Если вы обнаружите проблему с утечкой, вам следует проверить, хорошо ли заземлена розетка.
