Этапы технического обслуживания регулируемого источника питания
1. При ремонте импульсного блока питания сначала проверьте с помощью мультиметра, нет ли поломки и короткого замыкания каждого силового компонента.

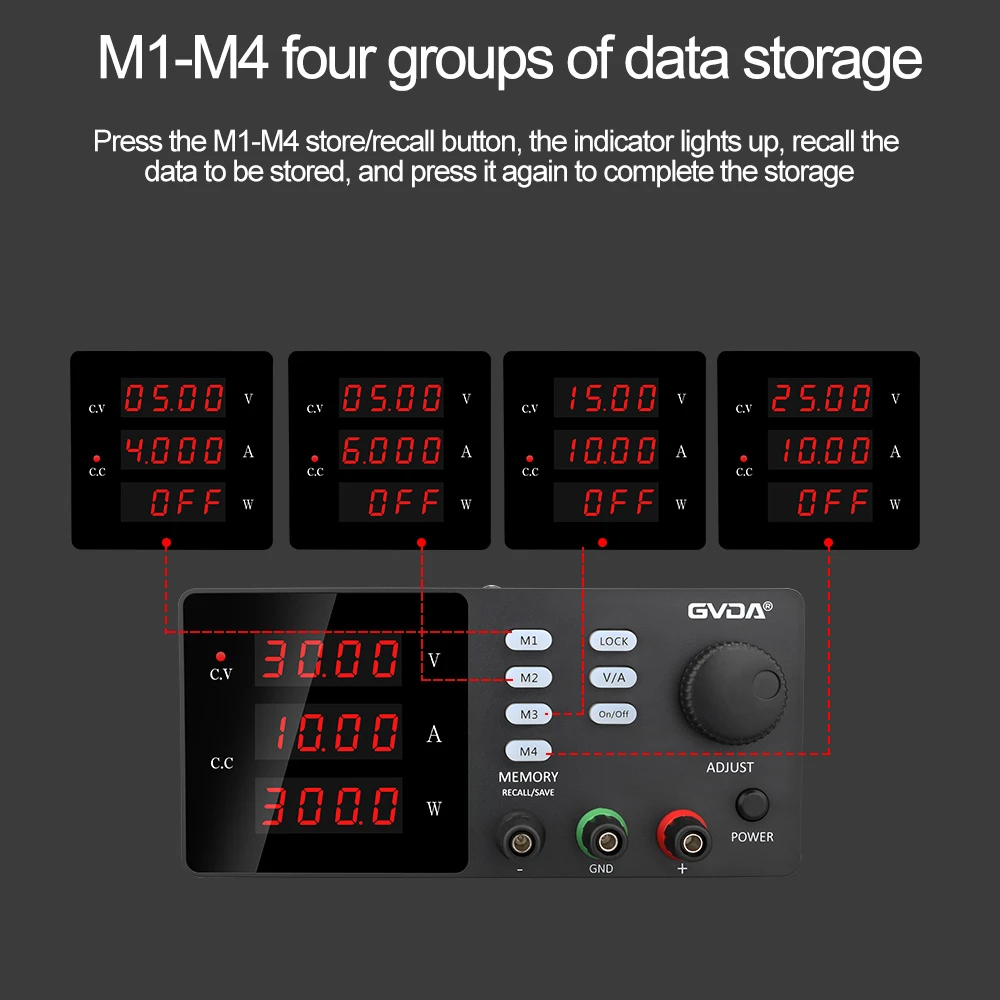

Импульсный корпус блока питания
Например, блок моста силового выпрямителя, трубка переключателя, высокочастотная мощная трубка выпрямителя тока; не перегорел ли мощный резистор, подавляющий импульсный ток. Затем проверьте, является ли сопротивление каждого порта выходного напряжения ненормальным. Если вышеперечисленные детали повреждены, их необходимо заменить.
2. После завершения первого шага он по-прежнему не может нормально работать после включения питания. Затем проверьте модуль коэффициента мощности (PFC) и модуль широтно-импульсной модуляции (PWM), ознакомьтесь с соответствующей информацией и ознакомьтесь с функцией и функцией каждого контакта модуля PFC и PWM. Обязательное условие для правильной работы его модулей.
3. Затем для источника питания со схемой PFC необходимо измерить, составляет ли напряжение на обоих концах конденсатора фильтра около 380В постоянного тока. Если есть напряжение около 380 В постоянного тока, это означает, что модуль PFC работает нормально. Выходная клемма опорного напряжения VR, пусковой контроль, нормальное ли напряжение на клемме Vstart/Vcontrol, используйте изолирующий трансформатор 220 В переменного тока/220 В переменного тока для подачи питания на импульсный источник питания, используйте осциллограф, чтобы наблюдать, соответствует ли форма сигнала клеммы CT модуля ШИМ относительно земли. пилообразная волна или треугольник с хорошей линейностью, например TL494. Клемма CT представляет собой пилообразную волну, а клемма CT FA5310 представляет собой треугольную волну. Является ли форма сигнала выходного терминала V0 упорядоченным узкоимпульсным сигналом.
Этапы технического обслуживания регулируемого источника питания
4. При обслуживании импульсных источников питания во многих импульсных источниках питания используются 8-штырьковые ШИМ-компоненты серии UC38××.
Импульсный адаптер питания
Большинство отказов блока питания вызвано повреждением пускового резистора блока питания или снижением производительности микросхемы. Когда R отключен и нет VC, ШИМ-компонент работать не может, и необходимо заменить резистор с тем же значением сопротивления, что и исходная мощность. Когда пусковой ток компонента ШИМ увеличивается, значение R может быть уменьшено до тех пор, пока компонент ШИМ не сможет нормально работать. При ремонте блока питания GE DR модуль ШИМ - UC3843, других неисправностей при осмотре не обнаружено. После подключения резистора 220K к резистору R (220K) компонент ШИМ работает, и выходное напряжение в норме. Иногда из-за отказа периферийной цепи напряжение 5 В на выводе VR равно 0 В, и компонент ШИМ не работает. При ремонте блока питания камеры Kodak 8900, когда это происходит, отключите внешнюю цепь, подключенную к клемме VR, и VR изменится с 0В на 5В, компонент ШИМ работает нормально, и выходное напряжение в норме.
5. Когда на конденсаторе фильтра отсутствует напряжение около 380 В постоянного тока, это означает, что схема PFC не работает нормально.
Этапы технического обслуживания регулируемого источника питания
Ключевыми контактами обнаружения модуля PFC являются входной контакт питания VC, пусковой контакт Vstart/control, контакты CT и RT и контакт V{{0}}. При ремонте камеры Fuji 3000 отсутствует напряжение 380В постоянного тока на фильтрующем конденсаторе на тестовой плате. Кривые VC, Vstart/control, CT и RT, а также кривые V0 являются нормальными, и в измеренном силовом переключателе на основе полевого эффекта G отсутствует кривая V0. Поскольку FA5331 (PFC) является коммутационным компонентом, между терминал и плата после того, как машина использовалась в течение длительного времени. Сварка, сигнал V0 не отправляется на полюс G полевой трубки. Припаяйте клемму V0 к месту пайки на плате и с помощью мультиметра измерьте напряжение конденсатора фильтра до 380 В постоянного тока. Когда Vstart/control end имеет низкий уровень, PFC также не может работать, и необходимо обнаружить соответствующие цепи, клеммы которых подключены к периферии.
