Методика измерений и рекомендации по выбору анемометров
Диапазон измерения скорости потока от {{0}} до 100 м/с можно разделить на три части: низкая скорость: от 0 до 5 м/с; Средняя скорость: от 5 до 40 м/с; Высокая скорость: от 40 до 100 м/с. Термочувствительный зонд анемометра используется для измерений от 0 до 5 м/с; Вращающийся зонд анемометра измеряет скорость потока от 5 до 40 м/с с идеальными результатами; Используя трубку Пито, можно получить превосходные результаты в диапазоне высоких скоростей. Дополнительным стандартом правильного выбора датчика расхода анемометра является температура, которая обычно используется термодатчиком анемометра при температуре примерно плюс -70С. Роторный зонд специально разработанного анемометра может достигать температуры 350°C. Трубки Пито применяются при температуре выше плюс 350С.
Термочувствительный зонд анемометра
Принцип работы термочувствительного зонда анемометра основан на воздействии холодного воздушного потока, отводящего тепло от термоэлемента. С помощью регулирующего переключателя температура поддерживается постоянной, а регулирующий ток пропорционален расходу. При использовании термочувствительного зонда в условиях турбулентности потоки воздуха со всех сторон одновременно воздействуют на термоэлемент, что может повлиять на точность результатов измерений. При измерении в условиях турбулентности показания датчика скорости потока термоанемометра часто выше, чем показания вращающегося зонда. Вышеуказанные явления можно наблюдать при измерении трубопровода. Согласно различным конструкциям управления турбулентностью трубопровода, она может возникать даже на низких скоростях. Поэтому процесс измерения анемометром следует проводить на прямом участке трубопровода. Начальная точка прямого участка должна быть не менее чем в 10 раз раньше точки измерения × D (D=диаметр трубопровода, в см); Конечная точка должна находиться как минимум через 4 точки после точки измерения × Местоположение D. Поперечное сечение жидкости не должно иметь никаких препятствий. (края, свесы, объекты и т. д.)

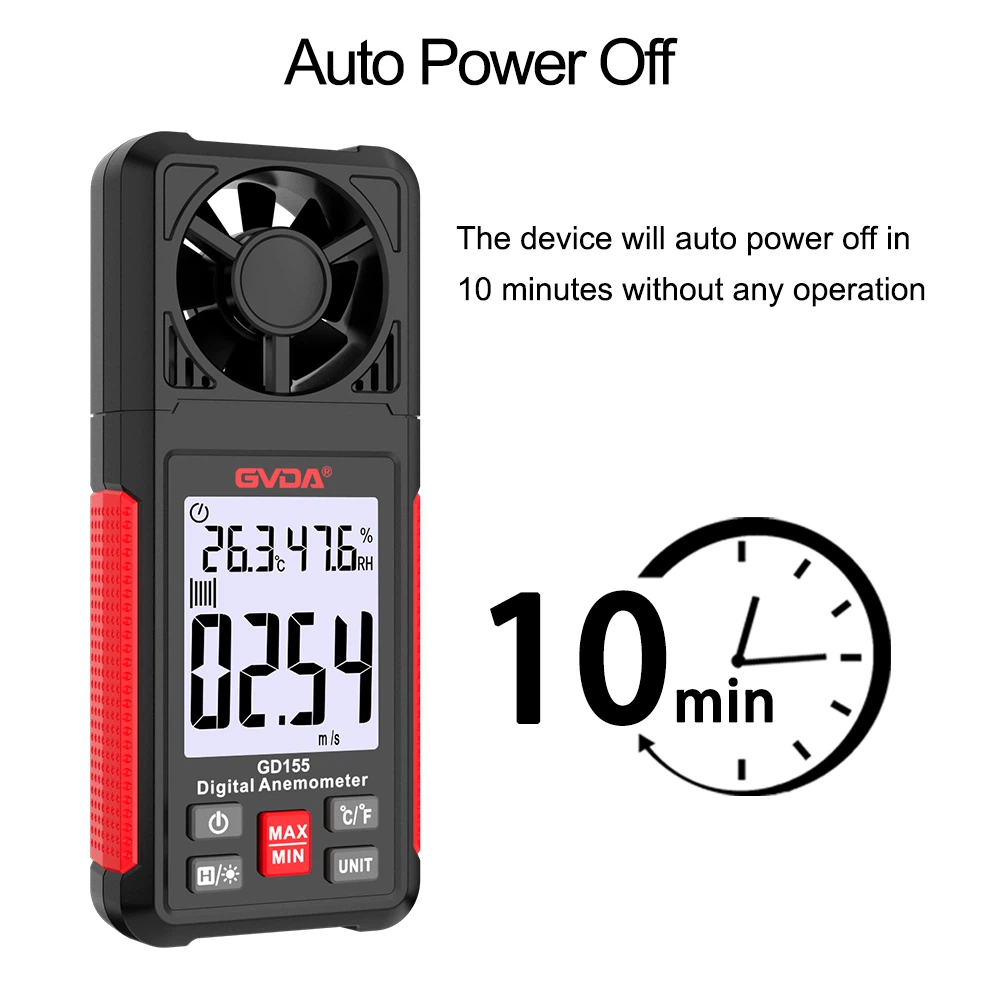

Поворотный зонд прибора
Принцип работы вращающегося зонда анемометра основан на преобразовании вращения в электрический сигнал. Сначала он проходит через датчик приближения, чтобы «подсчитывать» вращение вращающегося колеса и генерировать серию импульсов. Затем оно преобразуется и обрабатывается детектором для получения значения скорости. Зонд анемометра большого диаметра (60 мм, 100 мм) подходит для измерения турбулентности при средних и малых скоростях потока (например, на выходе из трубопровода). Зонд небольшого калибра анемометра больше подходит для измерения воздушного потока с площадью поперечного сечения, более чем в 100 раз превышающей площадь поперечного сечения исследовательской головки.
Расположение анемометров в воздушном потоке
Правильное положение регулировки поворотного зонда анемометра заключается в том, чтобы направление воздушного потока было параллельно оси вращения. Когда датчик осторожно вращается в потоке воздуха, показания соответственно изменятся. Когда показание достигает максимального значения, это указывает на то, что датчик находится в правильном положении измерения. При измерениях в трубопроводе расстояние от начала прямой части трубопровода до точки измерения должно быть больше 0XD, а влияние турбулентности на термочувствительный зонд и трубку Пито анемометра сравнительно невелик.
Измерение скорости воздушного потока в трубопроводах с помощью анемометра
Практика доказала, что щуп анемометра диаметром 16 мм имеет широкий спектр применения. Его размер обеспечивает хорошую проницаемость и выдерживает скорость потока до 60 м/с. Измерение скорости воздушного потока в трубопроводах является одним из возможных методов измерения, а для измерения воздуха применим косвенный метод измерения (сеточный метод измерения).
