Различие между осциллографом и мультиметром
Инженеры-электронщики слишком хорошо знакомы с осциллографами и мультиметрами. Можно утверждать, что это важнейший инструмент для исследований и разработок, решения проблем и обслуживания. Конечно, осциллограф и мультиметр выполняют очень разные задачи.

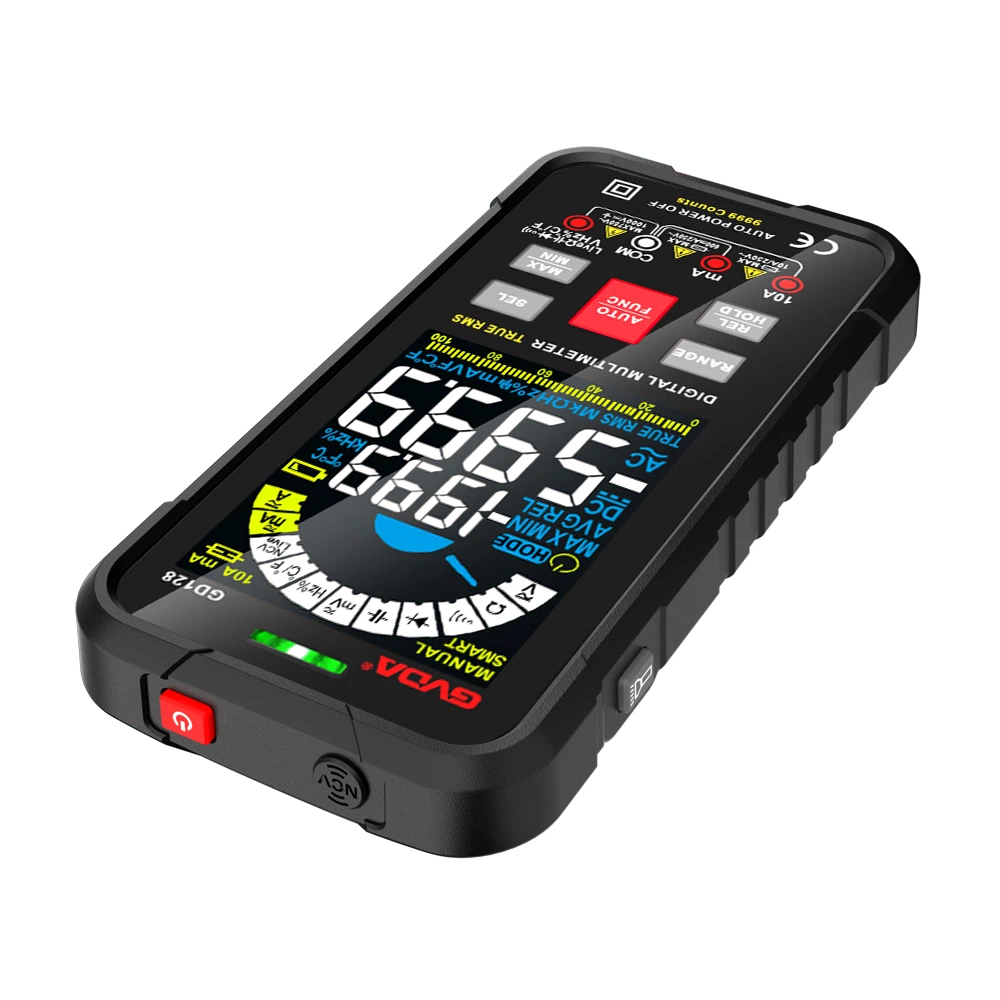

мультиметр
Существует два типа мультиметров: стрелочные и цифровые; мультиметры стрелочного типа практически перестали использоваться в пользу цифровых мультиметров.
Сопротивление, переменное и постоянное напряжение, переменный и постоянный ток, диод, емкость, частота и т. д. могут быть измерены с помощью мультиметра. Пользоваться мультиметром просто и понятно. Измерение может быть выполнено до тех пор, пока зубчатое колесо установлено на функционирующее зубчатое колесо, которое должно быть измерено.
При измерении тока с помощью мультиметра следует соблюдать особую осторожность. Мультиметр должен быть подключен последовательно к цепи для измерения тока, а красный щуп должен быть помещен в гнездо, предназначенное для диапазона. Предохранитель мультиметра сгорит, если ток превысит допустимый диапазон.
осциллограф
Мультиметры отличаются от осциллографов тем, что они могут отображать только измеренные значения. Сигнал можно быстро и постоянно измерять с помощью осциллографа, который также может начертить сигнал в виде кривой и отобразить ее на экране.
Существует множество приложений для осциллографов. Изображения могут быть созданы из сигналов, невидимых для человеческого зрения. Используя наблюдаемую форму волны сигнала, мы можем изучить, как различные сигналы и данные изменяются с течением времени.
Осциллограф имеет множество меню и функций, и работа с ним требует некоторого фундаментального понимания.
Доступны как аналоговые, так и цифровые мультиметры.
Гибкая стрелка аналоговых часов упрощает обнаружение изменений в цепи.
осциллограф
Мультиметр измеряет чистые низкочастотные частоты переменного тока и сигналы постоянного тока более точно благодаря интеллекту. Единственный инструмент, который можно использовать для обнаружения большинства сигналов переменного тока и цифровых сигналов, — это осциллограф. При обслуживании оборудования и отладке схем пользователи могут правильно определить, в порядке ли электронная схема, благодаря способности осциллографа отображать различные формы сигнала в обнаруженной электронной схеме на трубке осциллографа.
Особенно в электронных схемах с умеренным током электрический сигнал может быть сложным, непредсказуемым и неустойчивым. В этот момент можно изучить свойства сигнала и рассчитать его электрические параметры с помощью осциллографа. Для измерения и анализа сложных свойств электрических сигналов мультиметр нецелесообразен, поскольку он может измерять электрические параметры обычных электрических сигналов только в установившемся режиме. Мультиметр может измерять несколько параметров в линиях слабого тока в дополнение к типичной линии сильного тока. В отличие от надежных электрических цепей, осциллографы часто используются в электронных схемах.
Все, конечно, знают о различных функциях мультиметра, но при измерении сигналов мультиметр может измерять только приблизительное напряжение, чтобы определить, существует ли неисправность в точке измерения, что не может быть точно определено, тогда как осциллограф может быть интуитивно видно. Если форма сигнала в точке измерения искажена или потеряна, эта информация может использоваться для определения наличия дефекта. Визуально проверьте наличие проблем.
