Принцип работы клещей
1. Конструкция магнитоэлектрических клещей амперметра.
Магнитоэлектрический измеритель тока в основном состоит из специального трансформатора тока, выпрямленного магнитоэлектрического измерителя тока и внутренних компонентов.

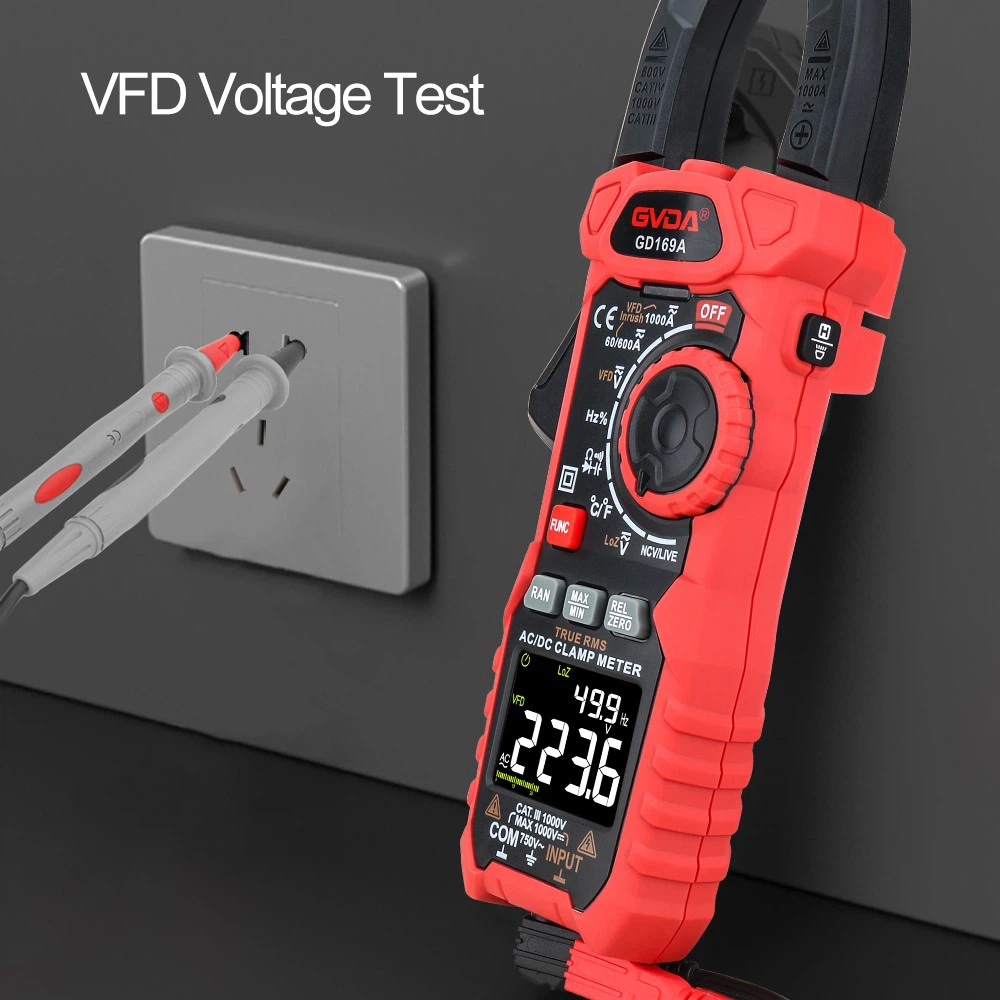

Состав линий и т. д. Обычно используются модели Т301 и Т302. Амперметр с клещами T301 может измерять только переменный ток, тогда как T302 может измерять как переменный ток, так и переменное напряжение. Существуют также карманные амперметры для переменного и постоянного тока, такие как MG20, MG26, MG36 и другие модели. Внешний вид часов T301 в форме зажима показан на рисунке 1. Их точность составляет 2,5, с диапазонами токов 10 А, 50 А, 250 А и 1000 А.
2. Принцип работы клещевого амперметра
Принцип работы клещей основан на принципе работы трансформатора тока. При затягивании гаечного ключа клещей железный сердечник трансформатора тока можно открыть, и провод измеряемого тока поступает в клещи в качестве первичной обмотки трансформатора тока. Когда железный сердечник ключа ослабляется и замыкается, во вторичной обмотке по принципу трансформатора генерируется наведенный ток, заставляющий стрелку амперметра отклоняться и показывать значение измеряемого тока.
Стоит отметить, что, поскольку его принцип основан на принципе трансформатора, то, плотно ли закрыт железный сердечник и имеется ли большое количество остаточного магнетизма, оказывает существенное влияние на результаты измерений. При измерении малых токов это увеличит погрешность измерения. На этом этапе испытуемый провод можно еще несколько раз намотать на железный сердечник, чтобы изменить коэффициент трансформации трансформатора и увеличить диапазон токов. В этот момент измеренный ток Ix должен составлять:
