Каковы принципы и конструкции амперметров с трансформаторными клещами?
Токоизмерительные клещи (клещи) — это прибор, объединяющий в себе трансформатор тока и амперметр, и являющийся важной ветвью цифрового мультиметра; это портативный прибор, который может напрямую измерять переменный ток в цепи, не отключая цепь.
Структура и принцип
Токоизмерительные клещи в основном состоят из трансформатора тока, токоизмерительного ключа и выпрямляющей магнитоэлектрической системы с датчиком силы реакции.
Токоизмерительные клещи работают по тому же принципу, что и трансформатор. Первичная катушка представляет собой провод, проходящий через железный сердечник зажимного типа, который эквивалентен первичной обмотке 1-виткового трансформатора, который является повышающим трансформатором. Вторичная катушка и амперметр для измерения составляют вторичный контур. Когда по проводу проходит переменный ток, именно этот виток катушки создает переменное магнитное поле, а во вторичной цепи возникает индуцированный ток. Отношение величины тока к первичному току эквивалентно обратному отношению витков первичной и вторичной катушек. . Токоизмерительные клещи используются для измерения больших токов. Если ток недостаточно велик, первичный провод можно пропустить через токоизмерительные клещи, чтобы увеличить число витков, и при этом разделить измеренный ток на число витков.
Вторичная обмотка проходного трансформатора тока токоизмерительных клещей намотана на железном сердечнике и подключена к амперметру переменного тока, а ее первичная обмотка представляет собой измеряемый провод, проходящий через центр трансформатора. Ручка фактически является переключателем выбора диапазона, а функция ключа заключается в размыкании и замыкании подвижной части сердечника проходного трансформатора, чтобы он мог зажать проверяемый провод.
При измерении тока нажмите на гаечный ключ, разомкните губки и поместите испытуемый токоведущий провод в середину проходного трансформатора тока. В боковой обмотке индуцируется ток, и ток проходит через катушку электромагнитного амперметра, вызывая отклонение стрелки, а измеренное значение тока отображается на циферблатной шкале.

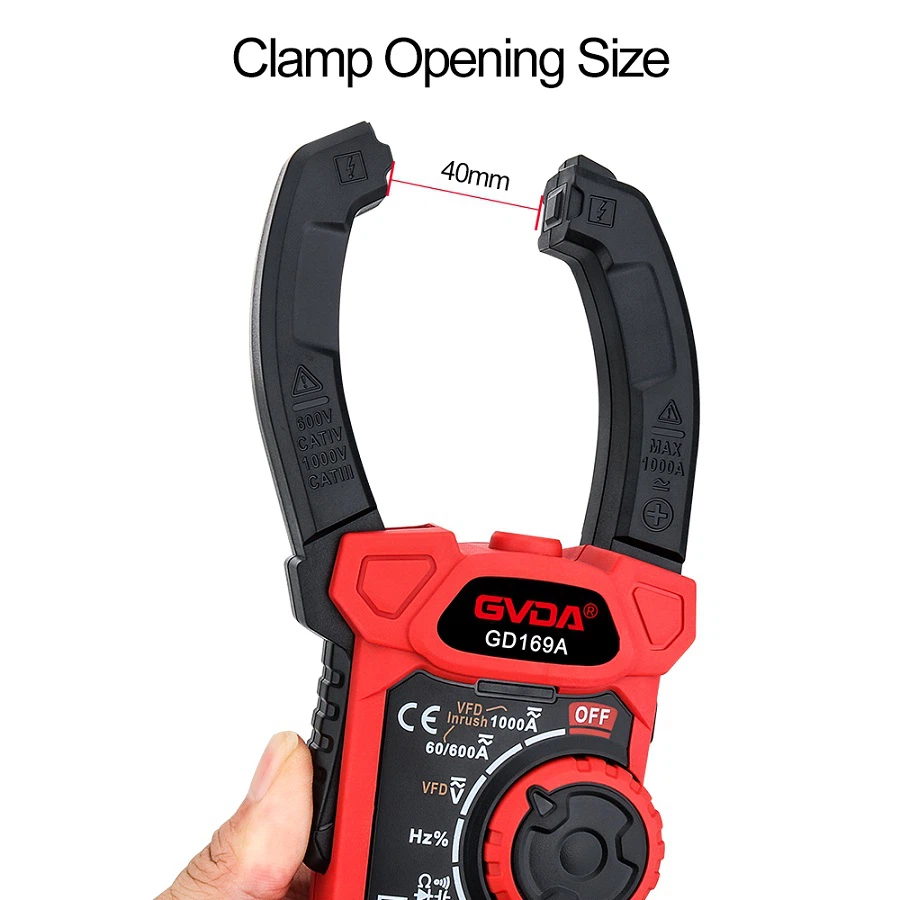

После помещения испытуемой проволоки в окно через кнопку сердечника обратите внимание на хорошее прилегание двух сторон губок и не допускайте попадания посторонних предметов в середину;
Минимальный диапазон токоизмерительных клещей составляет 5 А, и погрешность отображения будет больше при измерении небольшого тока. Это результат, который можно измерить, намотав провод под напряжением на токоизмерительные клещи в течение нескольких недель и разделив полученное значение показания на количество витков.
