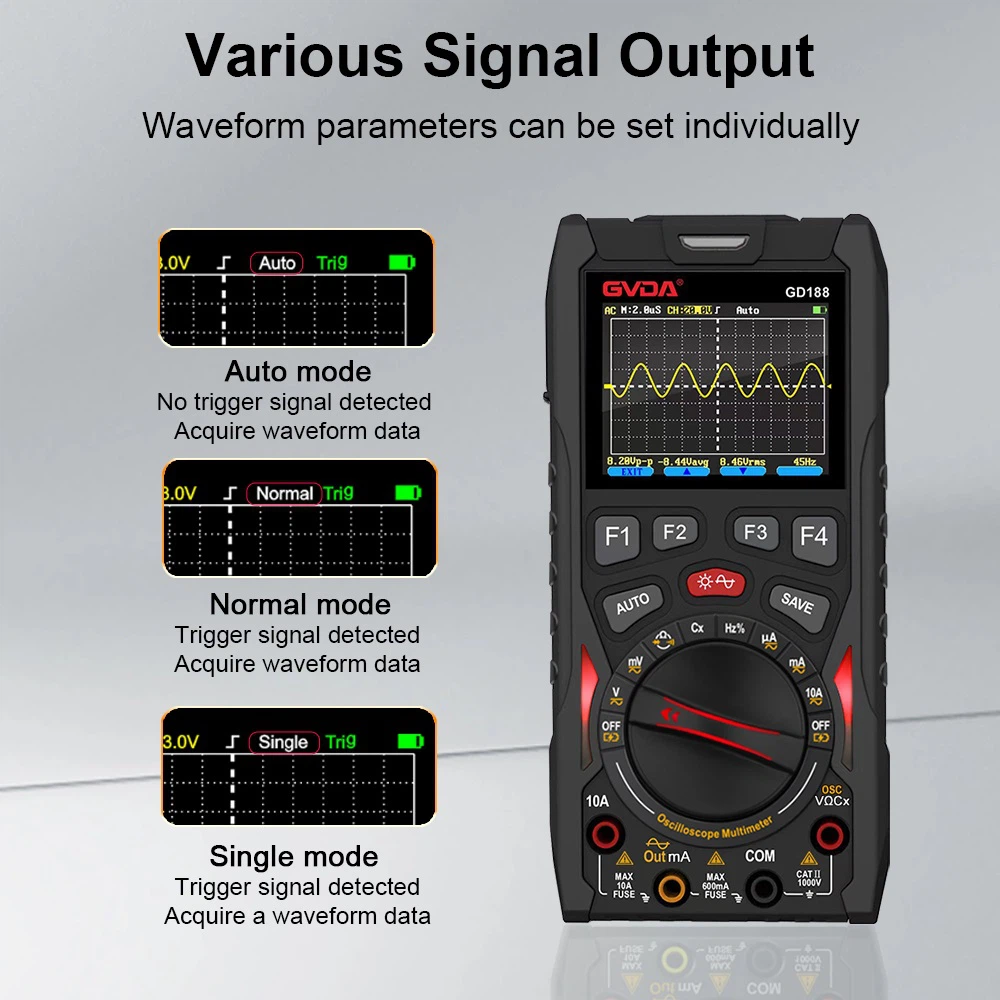

Какова связь между полосой пропускания осциллографа и частотой дискретизации?
Полоса пропускания отражает способность сигнала передавать частоту. Чем больше полоса пропускания, тем точнее и эффективнее могут быть усилены и отображены различные частотные компоненты (особенно высокочастотные компоненты) сигнала. Если полосы пропускания недостаточно, многие высокочастотные компоненты будут потеряны. Если частотная составляющая отсутствует, то сигнал, естественно, будет отображаться неточно и возникнет большая ошибка. Частота дискретизации — это частота преобразования сигнала при преобразовании аналоговых величин в цифровые (то есть количество сборов данных в секунду). Чем выше частота, тем больше сигналов собирается в единицу времени и тем больше информации в сигнале сохраняется. Чем меньше информации теряется, тем преобразованная цифровая величина может точно отражать значение сигнала, и тогда ЖК-дисплей может более точно и полно отображать форму сигнала. Чем больше точек отбора проб, тем больше точек будет отображаться и тем четче будет.
Цифровой осциллограф состоит как минимум из двух частей: Y-канал тестируемого сигнала и часть выборки. Канал Y усиливает (или ослабляет) измеряемый сигнал, а полоса пропускания соответствует каналу Y. Если канал Y может равномерно и без искажений усиливать все синусоидальные сигналы в диапазоне 0~10 МГц, то его полоса пропускания составляет 10 МГц. Поскольку сигналы сложной формы состоят из синусоидальных сигналов с различными гармониками, а полоса пропускания, состоящая из этих гармоник, может быть очень широкой, поэтому для обеспечения действительного усиления сложных сигналов чем больше полоса пропускания вашего Y-канала, тем лучше.
Просто иметь Y-канал с достаточной пропускной способностью недостаточно. Чтобы захватить форму волны, вам необходимо семплировать сигнал, усиленный каналом Y! Скорость этой выборки и есть частота дискретизации. Чем выше частота дискретизации, тем больше точек сложного сигнала захватывается в единицу времени, а окончательная собранная и отображаемая форма сигнала ближе к реальному сложному сигналу.
Таким образом, хотя полоса пропускания и частота дискретизации являются двумя разными параметрами, они оба очень важны для реального восстановления измеренной формы сигнала.
