При использовании мультиметра для измерения напряжения в диапазоне переменного напряжения следует ли его подключать последовательно или параллельно?
При использовании мультиметра для измерения напряжения его следует подключать параллельно, а при измерении тока – последовательно. Это справедливо как для переменного тока (AC), так и для постоянного тока (DC). Внутреннее сопротивление диапазона напряжений мультиметра близко к бесконечности. Поэтому, если выбран диапазон напряжения и последовательно включен в цепь мультиметр, то тока в цепи фактически не будет или ток будет крайне мал, и, следовательно, никаких полезных данных измерить невозможно. Для диапазона тока внутреннее сопротивление близко к 0, поэтому последовательное его включение в цепь не окажет сильного влияния на работу последующих электроприборов.
Однако, если диапазон тока неправильно подключен параллельно в цепи, например, в ситуации, о которой задавал вопрос, если диапазон напряжения заменен диапазоном тока и подключен параллельно к двум клеммам источника питания 220 В, это будет чрезвычайно опасно. Это непосредственно вызовет короткое замыкание и существует вероятность сгорания мультиметра или цепи.
Измерения в диапазоне напряжений относительно безопасны. Даже если его включить в цепь последовательно, это не причинит такого большого вреда, как при неправильном подключении диапазона тока. Мы используем мультиметр для получения некоторых данных измерений, поэтому мы должны хорошо подумать, как проводить измерения, прежде чем предпринимать какие-либо действия.
Чтобы определить, следует ли его подключать последовательно или параллельно, нам сначала нужно понять принцип измерения переменного напряжения мультиметром. Измерительная головка мультиметра может передавать только постоянное напряжение, то есть изначально измерять только постоянное напряжение. Тогда почему он может измерять переменное напряжение? Это потому, что внутри мультиметра есть выпрямляющая цепь. Используя однонаправленную проводимость диодов, сигнал переменного тока преобразуется в сигнал постоянного тока, что позволяет измерять напряжение переменного тока. Другими словами, когда диапазон переменного тока мультиметра используется для измерения домашнего напряжения 220 В, это параллельная цепь.
Принцип измерения переменного напряжения: Когда мультиметр измеряет переменное напряжение, поскольку внутри мультиметра имеется полуволновая схема выпрямления, при измерении переменного напряжения переменное напряжение выпрямляется в постоянное напряжение, а затем проходит через две измерительные головки. Наконец, напряжение переменного тока измеряется в соответствии с величиной напряжения постоянного тока. Причем переменное напряжение, отображаемое на мультиметре, является не мгновенным значением мощности переменного тока, а средним значением за период времени, то есть действующим значением. На самом деле внутреннее устройство мультиметра не такое уж и простое. Сигнал также необходимо усилить с помощью операционного усилителя, выполнить дискретизацию, а затем подвергнуть аналого--в-цифровому преобразованию, а окончательный результат отобразить на экране.

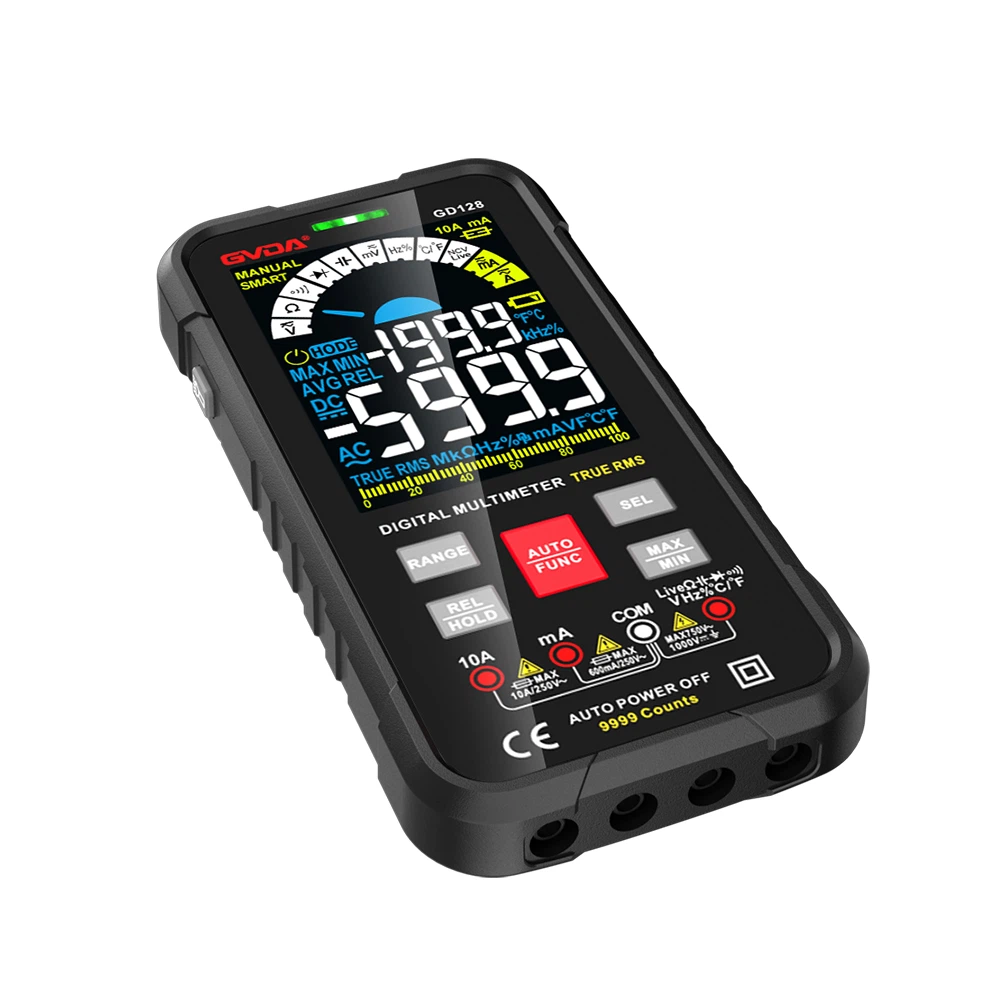

При измерении домашнего напряжения 220 В просто выберите соответствующий диапазон переменного тока. Здесь мы проиллюстрируем это с помощью цифрового мультиметра Fluke. Вставьте черный и красный измерительные провода в соответствующие положения и подключите их напрямую к проводу под напряжением и нейтральному проводу электросети. Нет необходимости различать, какой из проводов находится под напряжением, а какой – нейтральный, и значение напряжения можно считывать напрямую.
