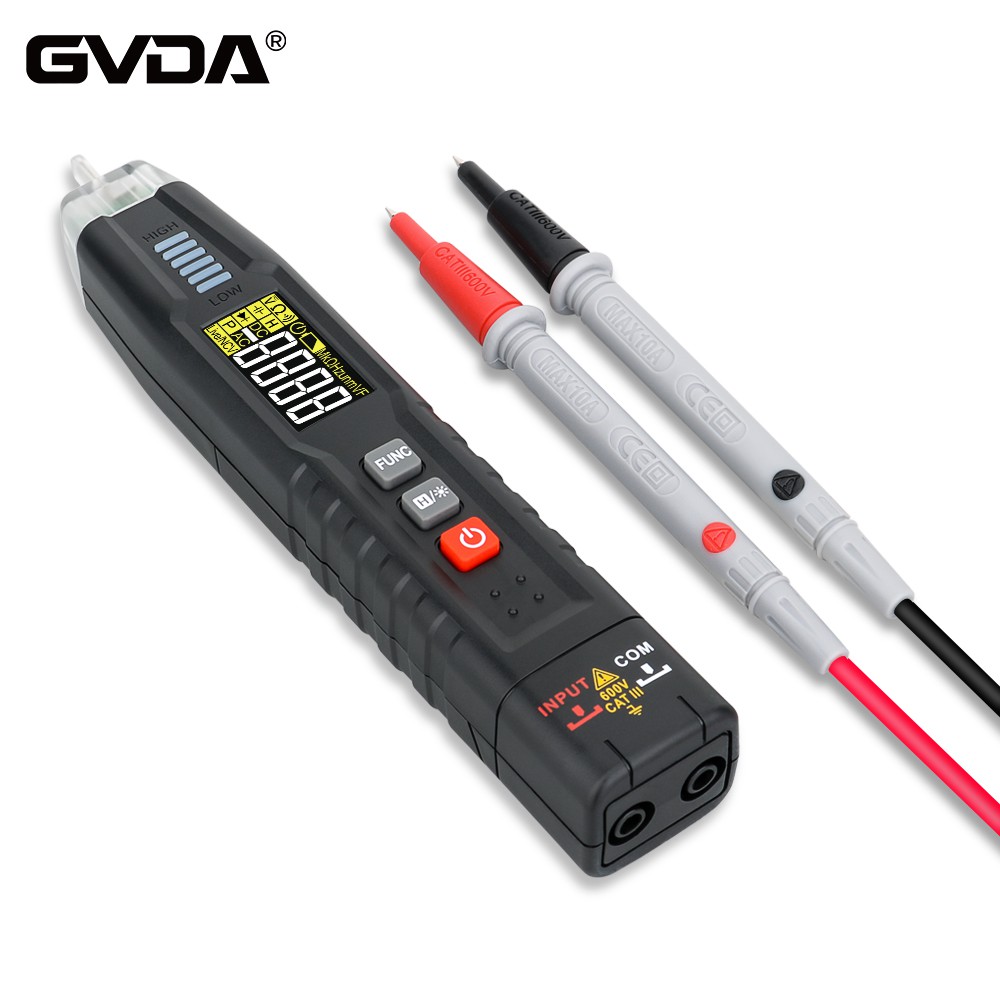

Значения символов и букв на мультиметре
АСА (переменный ток)
DCA (постоянный ток)
DCV - напряжение постоянного тока
ACV - это переменное напряжение
Метка диода выше предназначена для проверки проводимости цепи.
Гц - частота
Подключаемая линия com является общей клеммой, а другая линия выбирает разъем в соответствии с измеряемой физической величиной.
интерфейс:
Интерфейс Cx — это интерфейс тестируемой емкости.
PNP NPN: чтобы измерить усиление триода, сначала переключите измеритель в положение hfe, root
В соответствии с маркировкой каждого полюса и характеристиками проверяемого триода вставьте его в соответствующее отверстие.
COM: Общий интерфейс для проверки тока, напряжения, диода, сопротивления и частоты.
Все остальные интерфейсы указывают тип и область измерения.
Что означают символы на мультиметре
Логотип поворотного стола по часовой стрелке:
Выключение при выключении, милливольтное напряжение переменного/постоянного тока в милливольтах, напряжение В~переменного тока, напряжение В-постоянного тока, сопротивление Ом,
Диод, проверка целостности цепи, емкость, частота, усиление триода, температура,
мкА AC/DC микроампер, мА AC/DC миллиампер, A AC/DC ампер, выкл.
Верхний ряд кнопок слева направо:
ВЫБРАТЬ выбор диапазона;
Hz/DUTY Герц/скважность сигнала;
HOLD замораживает, блокирует;
выбор диапазона RANGE;
REL читать
Обратите внимание, что под логотипом 10A находится строка букв 10sec MAX, что означает, что при использовании этого разъема для измерения допускается не более 10 секунд.
Значения других символов:
Ω ohm Измеряемое значение сопротивления
V-Voltage Измерение напряжения постоянного тока
V-Voltage Измерение напряжения переменного тока
A-Current Измерение постоянного тока
A-Current Измерение переменного тока
—≯—Диод Измерьте полярность диода
Триод hfe используется для измерения увеличения триода.
Значение символов, отображаемых на мультиметре
Мультиметр также называют мультиметром, трехцелевым измерителем и мультиметром. Переменный ток, емкость, индуктивность и некоторые параметры полупроводников (например, ).
(1)∽ означает переменный и постоянный ток
(2) V-2.5KV 4000Ω/V означает, что для блока переменного напряжения и 2,5KV постоянного напряжения его чувствительность составляет 4000Ω/V
(3) AV-Ω означает, что ток, напряжение и сопротивление могут быть измерены
(4) 45-65-1000Гц означает, что рабочий диапазон частот ниже 1000 Гц, а стандартный промышленный диапазон частот составляет 45-65Гц.
(5) 2000 Ом/В постоянного тока означает, что чувствительность блока постоянного тока составляет 2000 Ом/В.
Обозначения на токоизмерительных клещах и виброциферблате аналогичны приведенным выше обозначениям (остальные не могут быть написаны все из-за неправильного формата обозначений, 'означает тип выпрямителя магнитоэлектрической системы с механической силой реакции 'означает трехуровневую антивнешнюю магнитное поле означает горизонтальное размещение)))
Приложение 1, Вопрос: Что такое мультиметр
Мультиметр также называют мультиметром, трехцелевым измерителем и мультиметром. Переменный ток, емкость, индуктивность и некоторые параметры полупроводников (например, ).
Использование мультиметра
(1) Знаком со значением каждого символа на циферблате и основной функцией каждой ручки и селекторного переключателя.
(2) Выполните механическую настройку нуля.
(3) В соответствии с измеряемым типом и размером выберите передачу и диапазон переключателя переключения и найдите соответствующую линию шкалы.
(4) Выберите положение гнезда измерительного провода.
(5) Измерение напряжения: При измерении напряжения (или тока) выбирайте хороший диапазон. Если использовать малый диапазон для измерения большого напряжения, возникнет опасность сжечь счетчик; если вы используете большой диапазон для измерения небольшого напряжения, отклонение стрелки слишком мало. Невозможно прочитать. При выборе диапазона следует стараться, чтобы стрелка отклонялась примерно на 2/3 полной шкалы. Если вы не знаете заранее величину измеряемого напряжения, следует сначала выбрать самый высокий диапазон передач, а затем постепенно снижать его до соответствующего диапазона.
а. Измерение напряжения переменного тока: установите один переключатель мультиметра в диапазон переменного и постоянного напряжения, а другой переключатель в соответствующий диапазон переменного напряжения и подключите две ручки мультиметра параллельно к тестируемой цепи или нагрузке.
b Измерение напряжения постоянного тока: установите один переключатель мультиметра на диапазон переменного и постоянного напряжения, а другой переключатель на соответствующий диапазон постоянного напряжения и подключите щуп «плюс» (красный щуп) к высокому потенциалу, "-" Измерительный провод (черный измерительный провод) подключается к низкому потенциалу, то есть, ток поступает от "плюсового" измерительного провода и вытекает из "-" испытательного провода. Если измерительные провода перевернуты, стрелка на головке измерителя отклонится в противоположном направлении, и ее легко согнуть.
(6) Измерение тока: при измерении постоянного тока установите один переключатель мультиметра на шестерню постоянного тока, а другой переключатель на соответствующий диапазон от 50 мкА до 500 мА. Выбор диапазона и метод считывания тока такой же, как и для напряжения. При измерении сначала должна быть отключена цепь, а затем мультиметр последовательно включается в проверяемую цепь по направлению тока от «плюса» к «-», то есть ток поступает от красного щупа провод и вытекает из черного щупа. Если мультиметр по ошибке подключить параллельно нагрузке, внутреннее сопротивление измерительной головки очень мало, что вызовет короткое замыкание и сгорит счетчик. Его метод чтения следующий:
Фактическое значение=указанное значение × диапазон / полное отклонение
(7) Измерение сопротивления: При измерении сопротивления мультиметром следует использовать следующие методы:
aВыберите соответствующий механизм увеличения. Линия шкалы омического блока мультиметра неровная, поэтому при выборе блока увеличения стрелка должна оставаться на более тонкой части шкалы, и чем ближе указатель к середине шкалы, тем точнее чтение. Как правило, указатель должен находиться в пределах от 1/3 до 2/3 шкалы.
b обнуление сопротивления. Перед измерением сопротивления два измерительных провода должны быть замкнуты накоротко, а «ручка регулировки нуля сопротивления (электрическая)» должна быть отрегулирована одновременно так, чтобы указатель просто указывал на нулевое положение с правой стороны сопротивления. шкала. Если стрелку не удается установить в нулевое положение, это означает, что напряжение батареи недостаточно или возникла проблема внутри счетчика. И каждый раз, когда меняется увеличительная шестерня, регулировка нуля в омах должна выполняться снова, чтобы обеспечить точное измерение.
c показание: показание измерителя, умноженное на увеличение, представляет собой значение сопротивления измеренного сопротивления.
