Знакомство с измерительным транзистором мультиметра
Различение типа лампы и выводов триода — базовый навык для новичков в электронной технике. Чтобы помочь читателям быстрее понять метод проверки и суждения, автор суммирует четыре формулы: «Три обращения, найдите основание; PN-переход, определите тип трубки; Следуйте стрелке, отклонение большое; если вы не уверены , двигай ртом». Поясним по предложению.
Один, три наоборот, найди базу
Как мы все знаем, триод — это полупроводниковый прибор, содержащий два PN-перехода. В соответствии с различными методами подключения двух PN-переходов их можно разделить на транзисторы типа NPN и PNP с двумя разными типами проводимости. На рисунке 1 показаны их условные обозначения и эквивалентные схемы.
Чтобы проверить триод, используйте омную передачу мультиметра и выберите передачу R×100 или R×1k. На рисунке 2 изображена эквивалентная схема блока Ом мультиметра. На рисунке видно, что красный щуп подключается к отрицательному полюсу батарейки в часах, а черный щуп – к положительному полюсу батарейки в часах.
Предположим, мы не знаем, является ли тестируемый триод типа NPN или PNP, и мы не можем сказать, какой электрод представляет собой каждый вывод. Первым шагом в тесте является определение того, какой штифт является основанием. В это время произвольно берем два электрода (например, это два электрода 1 и 2), измеряем двумя измерительными проводами мультиметра его прямое и обратное сопротивление в перевернутом положении и наблюдаем угол отклонения иглы; затем возьмите 1, 3 два электрода и 2, 3 два электрода соответственно измерьте их прямое и обратное сопротивление в перевернутом виде и наблюдайте угол отклонения стрелок. Среди этих трех перевернутых измерений должны быть два результата измерения, которые схожи: то есть при перевернутом измерении отклонение рук в один момент велико, а в другой раз отклонение мало; Штифт — это основа, которую мы ищем (см. рисунки 1 и 2, чтобы понять причину этого).
2. PN-переход, фиксированная трубка.
Найдя базу триода, мы можем определить тип проводимости трубки по направлению PN-перехода между базой и двумя другими электродами (рисунок 1). Прикоснитесь черным измерительным щупом мультиметра к основанию, а красным щупом к любому из двух других электродов. Если угол отклонения указателя на головке измерителя велик, это означает, что испытуемый триод представляет собой лампу NPN; Если угол отклонения указателя на головке счетчика мал, то испытуемая трубка относится к типу ПНП.
3. Следуйте стрелке, прогиб большой.
После нахождения базы b какой из двух других электродов является коллектором с, а какой эмиттером е? В это время мы можем использовать метод измерения тока проникновения ICEO для определения коллектора c и эмиттера e.
(1) Для NPN-транзистора схема измерения проникающего тока показана на рисунке 3. В соответствии с этим принципом используйте черный и красный измерительные провода мультиметра для измерения прямого и обратного сопротивлений Rce и Rec между двумя полюсами. с ног на голову. Хотя угол отклонения указателя мультиметра в двух измерениях очень мал, если внимательно наблюдать, всегда будет отклонение. Угол немного больше. В это время направление тока должно быть следующим: черный измерительный провод→полюс c→полюс b→полюс e→красный измерительный провод. Его необходимо подключить к коллектору с, а красную ручку – к эмиттеру е.
(2) Для триода типа PNP причина также аналогична типу NPN. Направление тока должно быть следующим: черный измерительный провод→полюс e→полюс b→полюс c→красный измерительный провод, а направление тока также должно соответствовать направлению стрелки на символе триода. Таким образом, в это время черный измерительный провод должен быть подключен к эмиттеру e, а красный измерительный провод должен быть подключен к коллектору c (см. Рисунок 1 и Рисунок 3).
4. Невозможно измерить, двигайте ртом
Если в процессе измерения «следования по стрелке отклонение велико», если отклонение двух измерительных указателей до и после перевернутого положения слишком мало, чтобы его можно было различить, необходимо «подвигать ртом». Конкретный метод: в двух измерениях «по стрелке отклонение большое» двумя руками зажмите место соединения двух измерительных проводов и штырей, удерживайте базовый электрод b ртом (или используйте язык чтобы его удерживать) Коллектор с и эмиттер е можно отличить методом суждения «следование по стрелке, большое отклонение». Среди них человеческое тело играет роль резистора смещения постоянного тока, цель которого - сделать эффект более очевидным.

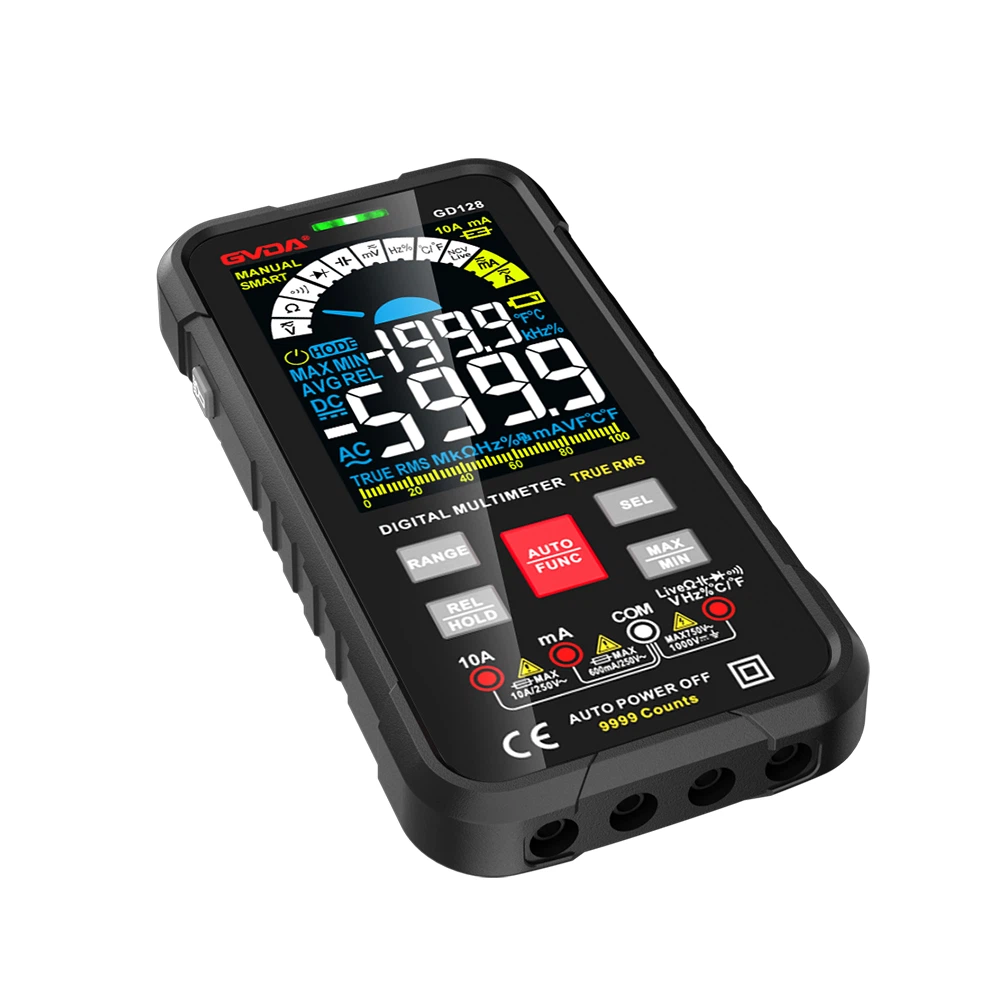

Сейчас цифровой мультиметр уже является очень популярным инструментом для электриков и электронных измерений, а его удобство и точность нравятся обслуживающему персоналу и энтузиастам электроники. Но некоторые друзья скажут, что при измерении некоторых компонентов, например при измерении триода, он не так хорош, как аналоговый мультиметр. Я считаю, что цифровой мультиметр удобнее при измерении триода. Ниже приводится часть моего собственного опыта. Я обычно так сужу о небольших триодных устройствах. С таким же успехом вы можете попробовать его, чтобы убедиться, что он прост в использовании и верен ли он. Если у вас есть какие-либо комментарии или вопросы, вы можете отправить мне письмо.
