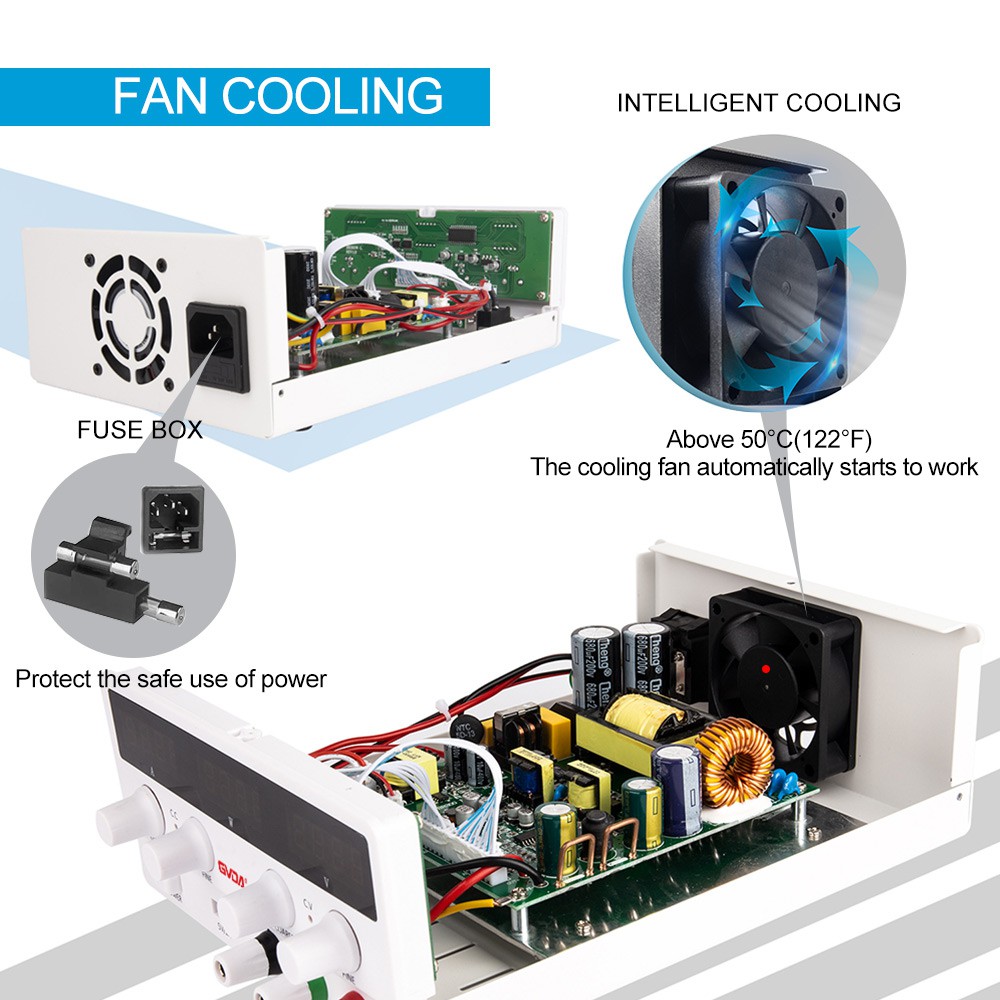

Принцип высокочастотного питания
Главная цепь
Весь процесс ввода и вывода из электросети переменного тока, включая: 1. Входной фильтр: его функция состоит в том, чтобы отфильтровывать помехи, существующие в электросети, а также препятствовать обратной связи создаваемых помех в общественной электросети. 2. Выпрямление и фильтрация: прямое преобразование переменного тока электросети в более плавную мощность постоянного тока для следующего уровня преобразования. 3. Инверсия: преобразование выпрямленного постоянного тока в высокочастотный переменный ток, который является основной частью высокочастотного тока. Чем выше частота, тем меньше соотношение объема, веса и выходной мощности. 4. Выходное выпрямление и фильтрация: Обеспечивает стабильное и надежное питание постоянного тока в соответствии с требованиями нагрузки.
схема управления
С одной стороны, с выходного конца берутся образцы по сравнению с установленным стандартом, а затем инвертор управляется для изменения его частоты или ширины импульса для достижения стабильного выхода. С другой стороны, на основе информации, предоставленной испытательной схемой и идентифицированной схемой защиты, предусмотрены схемы управления для обеспечения различных мер защиты для всей машины.
Схема обнаружения
Помимо предоставления различных рабочих параметров в схеме защиты, также предоставляются различные данные приборов отображения.
Вспомогательный источник питания
Обеспечьте разные необходимые источники питания для всех отдельных цепей. Принцип стабилизации напряжения управления переключателем. Переключатель К многократно включается и выключается в определенное время. Повторение с интервалом. Когда переключатель K включен, входная мощность E подается на нагрузку RL через переключатель K и схему фильтра. В течение всего периода включения мощность E обеспечивает энергию для нагрузки; Когда переключатель K отключен, входная мощность E прерывает подачу энергии. Видно, что входной источник питания периодически подает энергию в нагрузку. Чтобы нагрузка могла получать непрерывную подачу энергии, источник питания, регулируемый переключателем, должен иметь устройство накопления энергии, которое сохраняет часть энергии при включении переключателя и передает ее в нагрузку при выключении переключателя. На рисунке эту функцию выполняет схема, состоящая из катушки индуктивности L, конденсатора C2 и диода D. Индуктивность L используется для хранения энергии. Когда переключатель отключен, энергия, накопленная в индуктивности L, передается нагрузке через диод D, так что нагрузка может получать непрерывную и стабильную энергию. Поскольку диод D обеспечивает непрерывный ток нагрузки, его называют обратноходовым диодом. Среднее напряжение EAB между AB можно представить следующим уравнением: EAB=TON/T * E, где TON — время включения каждого переключателя, а T — рабочий цикл включения/выключения переключателя ( т.е. сумма времени включения TON и времени выключения TOFF). Из уравнения видно, что изменение соотношения времени включения и рабочего цикла также меняет среднее напряжение между АБ. Следовательно, автоматическая регулировка соотношения TON и T при изменении нагрузки и входного напряжения питания может поддерживать выходное напряжение V0 неизменным. Изменение времени включения TON и коэффициента заполнения, также известное как изменение коэффициента заполнения импульса, представляет собой метод, называемый «Контроль коэффициента заполнения» (TRC).
