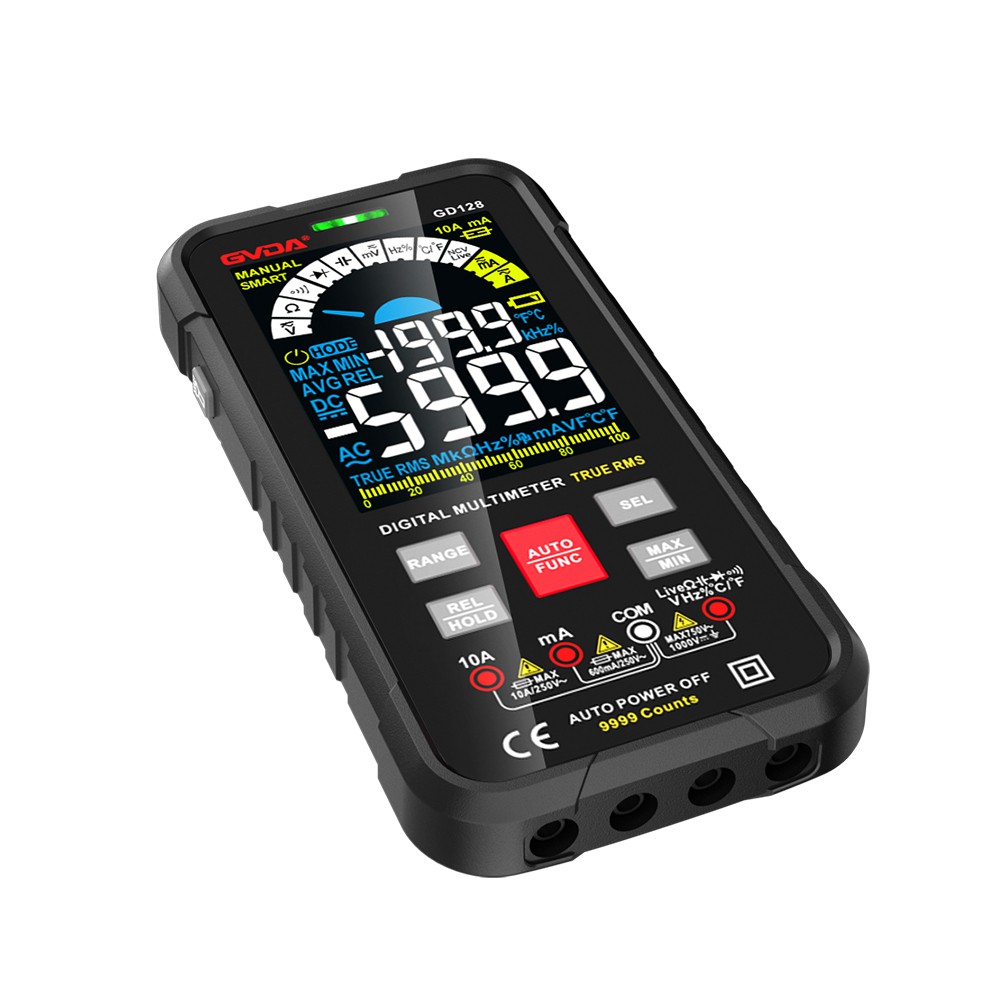

Метод измерения полупроводников цифровым мультиметром
1, диод
Напряжение разомкнутой цепи диода цифрового мультиметра составляет около 2,8 В, при этом красный щуп подключен к плюсу, а черный щуп - к минусу. При измерении подаваемый ток составляет около 1 мА, а отображаемое значение представляет собой приблизительное значение падения напряжения в прямом направлении на диоде, измеренное в мВ или В. Падение напряжения в прямом направлении проводимости кремниевого диода составляет примерно 0. 3-0.8В. Падение напряжения прямой проводимости германиевого диода составляет около 0.1-0.3В. А диоды большей мощности имеют меньшее прямое падение напряжения. Если измеренное значение меньше 0,1 В, это указывает на то, что диод сломан и проводится как в прямом, так и в обратном направлении. Если открыты как прямое, так и обратное направления, это указывает на то, что секция PN диода открыта. У светодиодов при измерении в прямом направлении диод излучает свет и падение напряжения на трубке составляет около 1,7В.
2, Транзистор
Транзистор имеет две секции PN, секцию эмиттера (be) и секцию коллектора (bc), которые можно измерить методом измерительных диодов. При реальных измерениях падение напряжения в прямом и обратном направлении должно быть измерено между каждыми двумя контактами, всего 6 раз. Среди них 4 раза показывают обрыв цепи и только 2 раза показывают величину падения напряжения. В противном случае неисправен транзистор или транзистор специальный (например, резистивный транзистор, транзистор Дарлингтона и т.п., который можно отличить от обычного транзистора по модели). При двух измерениях с числовыми значениями, если черный или красный датчик подключен к одному и тому же полюсу, то этот полюс является базовым. Меньшее значение измерения является узлом коллектора, а большее значение измерения — узлом эмиттера. Поскольку базовый полюс определен, можно определить соответствующие коллектор и эмиттер. При этом можно определить, что: если черный щуп подключен к тому же полюсу, то транзистор PNP-типа; если красный щуп подключен к тому же полюсу, транзистор типа NPN; В кремниевых трубках падение давления составляет около 0,6 В, а в германиевых трубках падение давления составляет около 0,2 В.
3, Тиристор:
Анод, катод и управляющий электрод тиристора представляют собой разомкнутые цепи, по которым можно определить выводы анода и определить, не пробит ли тиристор. Пространство между управляющим электродом тиристора и катодом также является ПН-сечением, но между мощным управляющим электродом тиристора и катодом находится защитный резистор, и отображаемая величина при измерении представляет собой падение напряжения на резисторе.
4, оптопара
На одной стороне муфты расположен светодиод, падение напряжения которого при измерении составляет около 1В. На другой стороне находится транзистор, часть которого выводит только c и e, и измерение прекращается как в прямом, так и в обратном направлении. Если все три вывода выведены наружу, то измерительные характеристики такие же, как у верхнего транзистора (чаще всего NPN-транзистора). При использовании мультиметра для проверки проводимости диода в прямом направлении используйте другой мультиметр для измерения падения напряжения проводимости транзистора c до e, которое составляет около 0,15 В; Отключите мультиметр, подключенный к диоду, и транзистор с закроет е, указывая на исправность оптопары.
